11. 如图6所示的电路中,甲、乙是连接在电路中的两只电学仪表；闭合开关S后,灯$L_1、$$L_2$均正常发光。则()。

A.甲是电流表,乙是电压表
B.甲、乙都是电流表
C.甲是电压表,乙是电流表
D.甲、乙都是电压表

A

若甲是电流表，乙是电压表：甲与$L_2$串联测其电流，乙并联在电路两端测电源电压，两灯串联均能正常发光，符合题意。
若甲、乙都是电流表：电源短路，灯不发光，不符合题意。
若甲是电压表，乙是电流表：乙使$L_2$短路，$L_2$不发光，不符合题意。
若甲、乙都是电压表：电路断路，灯不发光，不符合题意。
结论：甲是电流表，乙是电压表。
A

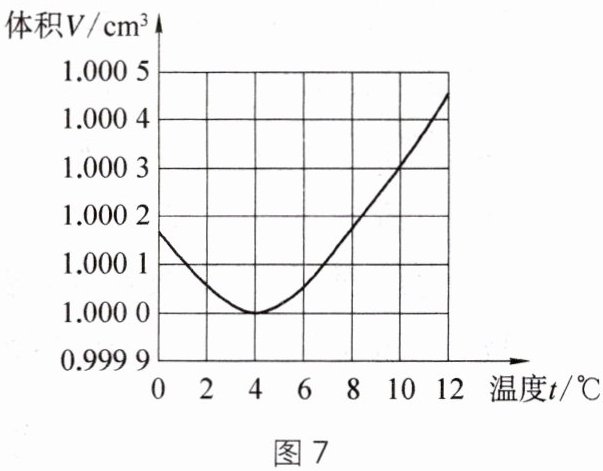

12. 图7是1个标准大气压下,质量为1kg的某液体的V-t图像,以下说法正确的是()。

A.4℃时,液体密度最小
B.温度升高,液体密度不变
C.1℃时液体的体积比5℃时的大
D.由1℃升高到8℃,液体体积一直变大

C

13. 如图8所示,滑动变阻器的滑片P处于中间位置,闭合开关S,两个灯泡均能发光(设灯丝电阻不变),此时,将滑动变阻器的滑片P向右移动,则()。
$A. L_1$和$L_2$都变亮
$B. L_1$变暗$,L_2$变亮
$C. L_1$变亮$,L_2$变暗


$D. L_1$和$L_2$都变暗
A.L_1$和$L_2$都变亮
B.L_1$变暗$,L_2$变亮
C.L_1$变亮$,L_2$变暗
D.L_1$和$L_2$都变暗

B

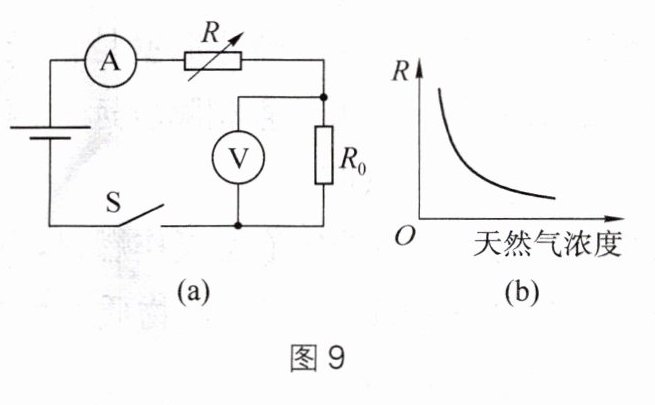

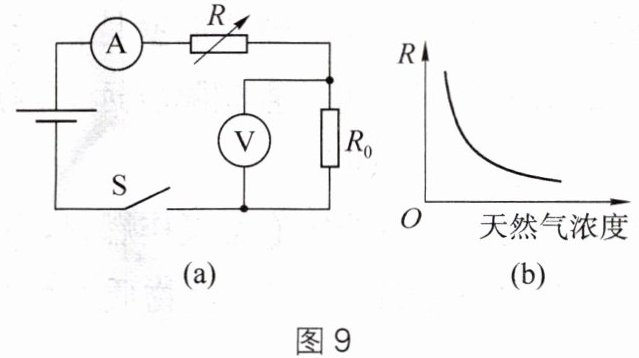

14. 小阳设计一个天然气泄漏检测电路,如图9(a)所示,R为气敏电阻,其阻值随天然气浓度变化曲线如图9(b)所示,R₀为定值电阻,电源电压恒定不变。下列说法正确的是()。

A.天然气浓度增大,电压表示数变小
B.天然气浓度减小,电流表示数变大
C.天然气浓度增大,电路消耗的总功率变小
D.天然气浓度减小,电压表与电流表示数的比值不变

D

由图(a)知，R与$R_{0}$串联，电压表测$R_{0}$两端电压，电流表测电路电流。
由图(b)知：天然气浓度增大，R阻值变小；浓度减小，R阻值变大。
A. 天然气浓度增大，R变小，总电阻$R_{总}=R+R_{0}$变小，电流$I=\frac{U}{R_{总}}$变大，电压表示数$U_{0}=IR_{0}$变大，A错误。
B. 天然气浓度减小，R变大，$R_{总}$变大，$I=\frac{U}{R_{总}}$变小，电流表示数变小，B错误。
C. 天然气浓度增大，I变大，总功率$P=UI$变大，C错误。
D. 电压表与电流表示数的比值$\frac{U_{0}}{I}=R_{0}$，$R_{0}$为定值，比值不变，D正确。
D
