1. 一平行光正对凸透镜照射，在离透镜10cm处的光屏上得到一个最小、最亮的光斑，那么当物体位于透镜前25cm处，在透镜另一侧可以得到(
A.倒立、缩小的实像
B.倒立、放大的实像
C.正立、放大的虚像
D.正立、缩小的虚像
A
)A.倒立、缩小的实像
B.倒立、放大的实像
C.正立、放大的虚像
D.正立、缩小的虚像
答案
1.A
解析
平行光正对凸透镜照射，在离透镜10cm处得到最小、最亮的光斑，所以凸透镜焦距$f = 10\space cm$。
物体位于透镜前25cm处，即物距$u = 25\space cm$。
因为$u = 25\space cm＞2f = 20\space cm$，根据凸透镜成像规律，此时成倒立、缩小的实像。
A
物体位于透镜前25cm处，即物距$u = 25\space cm$。
因为$u = 25\space cm＞2f = 20\space cm$，根据凸透镜成像规律，此时成倒立、缩小的实像。
A
2. 把高为2cm的发光棒立于焦距为5cm的凸透镜前，在凸透镜后的光屏上呈现出2cm高的像，则发光棒离凸透镜的距离为(
A.12cm
B.10cm
C.8cm
D.4cm
B
)A.12cm
B.10cm
C.8cm
D.4cm
答案
2.B
解析
已知发光棒高$h=2\,cm$，像高$h'=2\,cm$，焦距$f=5\,cm$。
由放大率公式$m=\frac{|h'|}{h}=\frac{v}{u}$，得$\frac{2}{2}=\frac{v}{u}$，即$v=u$。
成实像时，$v＞0$，$u＞f$，由凸透镜成像公式$\frac{1}{u}+\frac{1}{v}=\frac{1}{f}$，代入$v=u$和$f=5\,cm$，得$\frac{2}{u}=\frac{1}{5}$，解得$u=10\,cm$。
B
由放大率公式$m=\frac{|h'|}{h}=\frac{v}{u}$，得$\frac{2}{2}=\frac{v}{u}$，即$v=u$。
成实像时，$v＞0$，$u＞f$，由凸透镜成像公式$\frac{1}{u}+\frac{1}{v}=\frac{1}{f}$，代入$v=u$和$f=5\,cm$，得$\frac{2}{u}=\frac{1}{5}$，解得$u=10\,cm$。
B
3. 小华在用如图所示的装置做“探究凸透镜成像规律”的实验，所用凸透镜的焦距为20.0cm，他移动光屏至图示位置找到清晰的烛焰的像，这个像是选项中的(
]
B
)]答案
3.B
解析
解：由图可知，蜡烛到凸透镜的距离$u=40.0\,cm-5.0\,cm=35.0\,cm$，凸透镜焦距$f=20.0\,cm$。
因为$f＜u＜2f$（$20.0\,cm＜35.0\,cm＜40.0\,cm$），所以成倒立、放大的实像。
光屏到凸透镜的距离$v=95.0\,cm-40.0\,cm=55.0\,cm$，$v＞2f$，符合倒立、放大实像的特征，故这个像是选项中的B。
B
因为$f＜u＜2f$（$20.0\,cm＜35.0\,cm＜40.0\,cm$），所以成倒立、放大的实像。
光屏到凸透镜的距离$v=95.0\,cm-40.0\,cm=55.0\,cm$，$v＞2f$，符合倒立、放大实像的特征，故这个像是选项中的B。
B

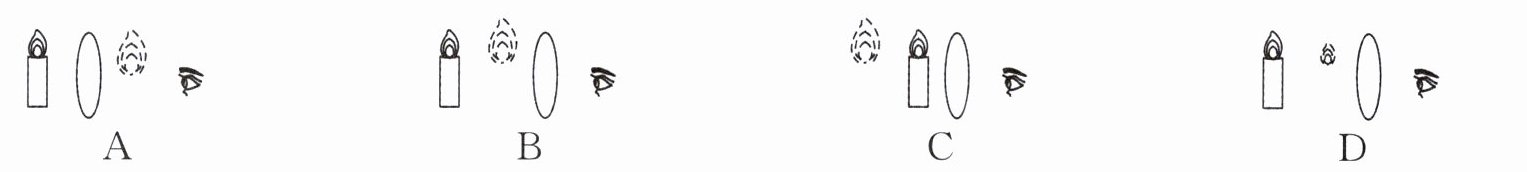

4. 小明把蜡烛移至凸透镜的一倍焦距以内，然后透过凸透镜直接观察蜡烛，那么他将看到烛焰成像的情形是(
]
C
)]答案
4.C
5. 小明用凸透镜、蜡烛、光屏和光具座(带刻度尺)等器材，探究凸透镜成像的规律。
(1)如图所示，透镜焦距$ f = $
(2)调整烛焰和光屏的中心在透镜的
(3)探究实像时，小明调整物距后，应
(4)表中是小明设计的表格(部分)和实验数据。表中$ A $处内容是
(1)如图所示，透镜焦距$ f = $
10.0
cm。(2)调整烛焰和光屏的中心在透镜的
主光轴上
。(3)探究实像时，小明调整物距后，应
左右来回移动光屏
，直到光屏上呈现最清晰的像。探究虚像时，小明应透过
(越过/透过)凸透镜观察像；观察到虚像后，如果将光屏放在凸透镜与蜡烛之间，小明在原观察像的位置不能
(还能/不能)观察到像。(4)表中是小明设计的表格(部分)和实验数据。表中$ A $处内容是
像距v/cm
；$ B $处内容是像的性质
；$ C $处内容是倒立、放大的实像
。答案
5.
(1)10.0
(2)主光轴上
(3)左右来回移动光屏 透过 不能
(4)像距v/cm 像的性质 倒立、放大的实像
(1)10.0
(2)主光轴上
(3)左右来回移动光屏 透过 不能
(4)像距v/cm 像的性质 倒立、放大的实像
