16. (5 分)小露用如图甲所示的装置做“探究液体内部压强”的实验.

(1) 实验前,先检查压强计探头、胶管和 U 形管的连接是否漏气,再经过调整使 U 形管两侧液面的高度.
(2) 在液体内部同一深度,改变探头方向,压强计(选填“能”或“不能”)测各个方向的压强.
(3) U 形管两侧液面高度差(选填“等于”或“反映”)探头受到的压强大小.
(4) 小露自制了一个简易压强计,如图乙,把简易压强计浸入水中,橡皮膜将(选填“上凹”或“下凸”).增加简易压强计在水中的深度,细玻璃管中液柱会(选填“上升”或“下降”).

(1) 相平
(2) 能
(3) 反映
(4) 上凹，上升

(1) 使用U形管压强计前，需要检查其是否漏气，并调整使U形管两侧液面高度相平。
(2) 在液体内部同一深度，液体向各个方向的压强相等，改变探头方向，压强计能测各个方向的压强。
(3) U形管两侧液面高度差反映探头受到的压强大小。
(4) 把简易压强计浸入水中，橡皮膜受到水的压强作用会上凹；增加压强计在水中的深度，橡皮膜受到的压强增大，细玻璃管中液柱会上升。

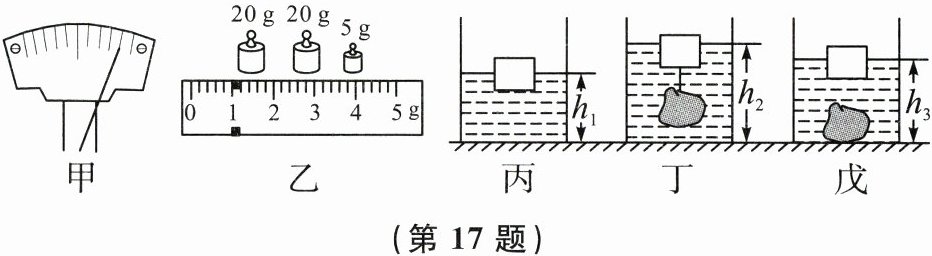

17. (5 分)小明和小红使用不同的器材分别对石块的密度进行了测量.

(1) 小明将托盘天平放在水平桌面上,把游码拨至标尺左侧零位,发现指针所处位置如图甲.他应将平衡螺母向移动,使天平横梁在水平位置平衡.
(2) 把石块放在天平的左盘中,用镊子向另一个盘中加减砝码,再移动游码.当天平平衡时,砝码质量以及游码在标尺上的位置如图乙,则石块的质量是g.
(3) 小明又测出石块的体积是$20\mathrm{ cm}^{3}$,则可计算得石块的密度是$\mathrm{kg/m}^{3}$.
(4) 实验后,小明发现所用的砝码生锈了,则所测石块密度比真实值(选填“偏大”“偏小”或“不变”).
(5) 小红用圆柱形容器、刻度尺和一个不吸水的小木块等器材测量石块密度:
① 如图丙,容器内装入适量的水,小木块放入容器内静止时,测出容器内水深为$h_{1}$.
② 如图丁,用细线把石块与木块系住放入容器内静止时,测出容器内水深为$h_{2}$.
③ 如图戊,将石块和木块直接放入容器内水中,测出容器内水深为$h_{3}$.
④ 石块密度的表达式$\rho_{石}=$.(用字母表示,水的密度为$\rho_{水}$)

(1)左；(2)46；(3)2.3×10³；(4)偏小；(5)ρ水(h2-h1)/(h3-h1)

(1)图甲指针偏右，应将平衡螺母向左移动使横梁平衡。
(2)砝码质量20g+20g+5g=45g，游码对应1g，石块质量45g+1g=46g。
(3)密度ρ=m/V=46g/20cm³=2.3g/cm³=2.3×10³kg/m³。
(4)砝码生锈质量变大，测量时读数偏小，m测偏小，ρ测=m测/V偏小。
(5)丁图比丙图增加的排开水体积ΔV1=S(h2-h1)，G石=ρ水gΔV1，m石=ρ水S(h2-h1)；戊图石块体积V石=S(h3-h1)，则ρ石=ρ水(h2-h1)/(h3-h1)。
