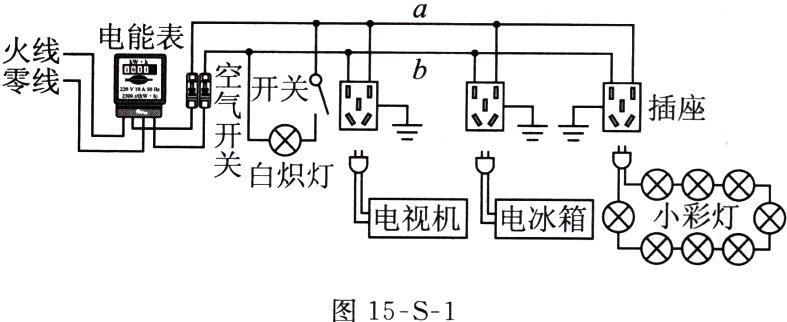

1.（2023宿迁泗洪模拟）小明把家庭电路的接线图简化后如图15 - S - 1所示，由该图可知，下列说法错误的是（ ）
A. a线是火线，b线是零线
B. 控制灯泡的开关可以和灯泡的位置互换
C. 当插座每多接入一个用电器，电路的总电阻变小
D. 电路中的灯泡、电视机和电冰箱是并联的，各个小彩灯之间是串联的
A. a线是火线，b线是零线
B. 控制灯泡的开关可以和灯泡的位置互换
C. 当插座每多接入一个用电器，电路的总电阻变小
D. 电路中的灯泡、电视机和电冰箱是并联的，各个小彩灯之间是串联的
答案
B
2.（2022宿迁节选）周末小红在家长陪同下进行“综合实践活动”。小红利用如图15 - S - 2所示电能表测量家中电水壶的实际功率。
（1）由表盘信息可知，家中接入电路的用电器总电流最大不能超过________A。
（2）小红将其他用电器全部关闭后，把电水壶接入电路，观察到电能表指示灯在2 min内闪烁了80次，则电水壶消耗的电能为________kW·h，其实际功率为________W。
（1）由表盘信息可知，家中接入电路的用电器总电流最大不能超过________A。
（2）小红将其他用电器全部关闭后，把电水壶接入电路，观察到电能表指示灯在2 min内闪烁了80次，则电水壶消耗的电能为________kW·h，其实际功率为________W。
答案
(1)60 (2)0.025 750

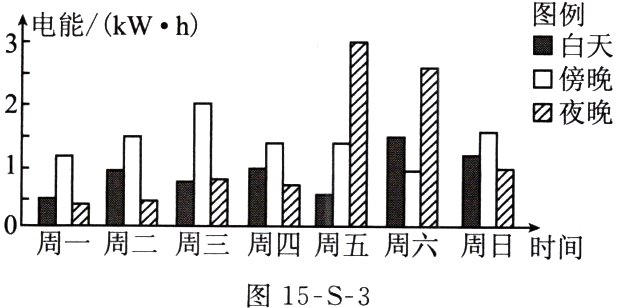

3. 如图15 - S - 3所示是徐洁同学记录家中一周内消耗电能的情况，下列说法中正确的是（ ）
A. 周一白天消耗的电能比傍晚多
B. 周四夜晚消耗的电能比周五夜晚多
C. 每天消耗电能的高峰都在傍晚
D. 周三傍晚消耗的电能约为2 kW·h
A. 周一白天消耗的电能比傍晚多
B. 周四夜晚消耗的电能比周五夜晚多
C. 每天消耗电能的高峰都在傍晚
D. 周三傍晚消耗的电能约为2 kW·h
答案
D
4. （2023盐城射阳一模）在综合实践活动中，小明想知道家里控制电灯的开关是接在火线上还是接在零线上，进行了如下操作，他的判断正确的是（ ）
A. 闭合开关，灯泡正常发光，断开开关，灯泡不发光，说明开关接在火线上
B. 保持开关闭合，用测电笔分别检测灯泡的两个接线柱，一次发光一次不发光，说明开关接在火线上
C. 断开开关，用测电笔分别检测灯泡的两个接线柱，两次都不发光，说明开关接在火线上
D. 断开开关，用测电笔分别检测开关的两个接线柱，一次发光一次不发光，说明开关接在火线上
A. 闭合开关，灯泡正常发光，断开开关，灯泡不发光，说明开关接在火线上
B. 保持开关闭合，用测电笔分别检测灯泡的两个接线柱，一次发光一次不发光，说明开关接在火线上
C. 断开开关，用测电笔分别检测灯泡的两个接线柱，两次都不发光，说明开关接在火线上
D. 断开开关，用测电笔分别检测开关的两个接线柱，一次发光一次不发光，说明开关接在火线上
答案
C

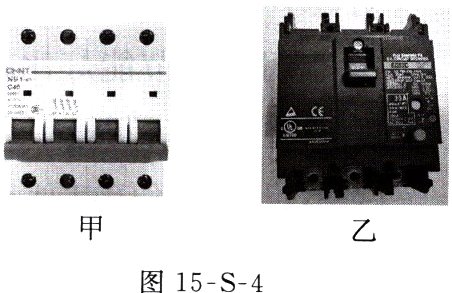

5. （2023扬州广陵区二模）小红家有一个带开关、指示灯和多个插座的接线板。接线板上的指示灯和插座之间是________联的；如图15 - S - 4甲所示是起保险作用的空气开关，家庭电路中电流过大时，空气开关自动切断电路，俗称“跳闸”。产生“跳闸”的原因可能是________或________。图乙是漏电保护器，它________（选填“能”或“不能”）防止站在绝缘凳上的人因同时接触火线和零线（双线触电）而触电。
答案
并 电路发生短路 用电器的总功率过大 不能
