2025年全品作业本九年级物理下册苏科版江苏专版第36页答案

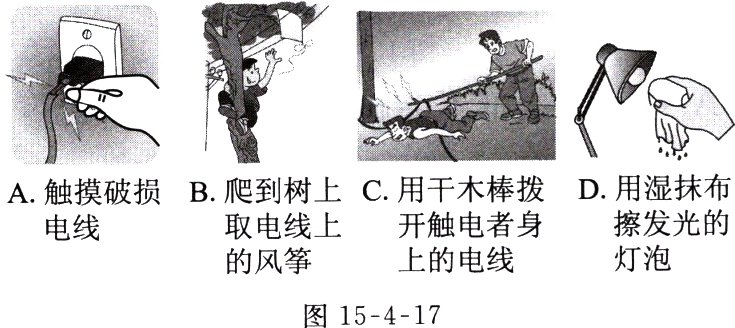

8. 生活中掌握一些安全用电常识很有必要，如图15-4-17所示做法中正确的是（ ）
上的电线的风筝图15417
A. 触摸破损电线
B. 爬到树上取电线上的风筝
C. 用干木棒拨开触电者身上的电线
D. 用湿抹布擦发光的灯泡

答案

C
9. （2023淮安盱眙一模）下列现象中，可能引起家中保险丝熔断的是（ ）
（1）插座中的两个线头相碰
（2）开关中的两个线头相碰
（3）电路中增加了大功率的用电器
（4）灯丝烧断
A. （1）（2）
B. （1）（3）
C. （2）（4）
D. （2）（3）

答案

B
10. （2023泰州兴化期末）如图15-4-18所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析合理的是（ ）
图15418
A. 一定是火线上的熔丝熔断了
B. 熔丝熔断的原因是电路中超负荷运行了
C. 断开S₁、S₂，再用测电笔检测三线插座的左右两孔，只有接右孔的氖管发光
D. 只断开S₁，再用测电笔检测开关S₁的上、下两个接线柱，只有接上端的氖管能发光

答案

C

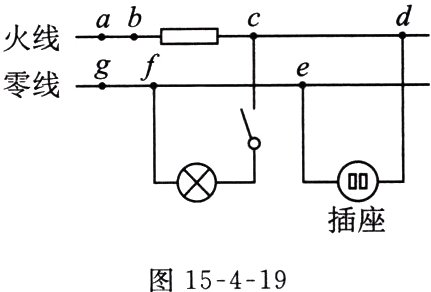

11. （2023淮安清江浦区校级二模）如图15-4-19所示是小明家家庭电路的部分电路图。闭合开关，电灯不亮，小明用测电笔分别测c点和f点，以及插座两孔时，测电笔的氖管都发光，则可能是电路的______（填字母）间发生______（选填“断路”或“短路”）故障。
图15419

答案

g、f 断路

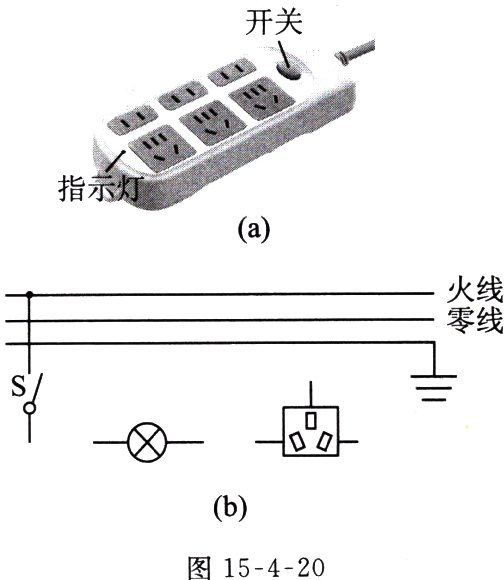

12. （2023南京玄武区期末）如图15-4-20（a）所示是生活中的插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明，在图（b）中连接好电路图。
图15420

答案

图略
