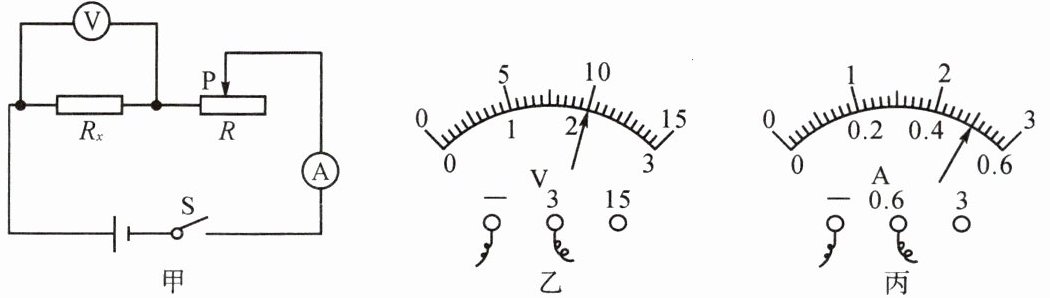

1. 小英按如图甲所示电路图连接实验电路,测量电阻$R_{x}$的阻值。闭合开关S,调节滑动变阻器的滑片P后,观察到电压表和电流表的示数分别如图乙、丙所示,则电压表的示数为______V,电流表的示数为______A,待测电阻$R_{x}$的阻值为______Ω。

2 0.5 4

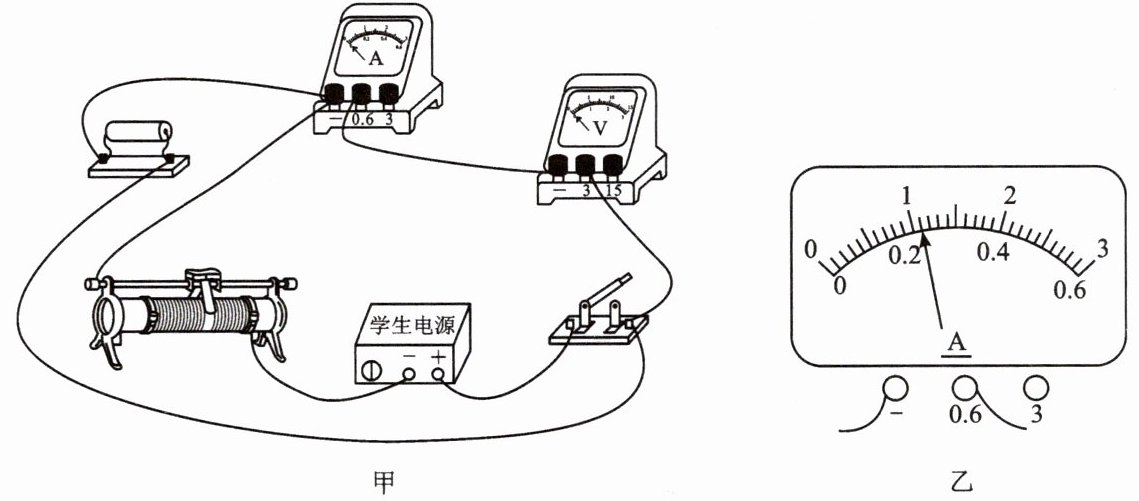

2. 某同学利用图甲所示的电路做“探究电阻一定时电流与电压的关系”的实验。实验中,电源电压保持3V不变,定值电阻的阻值为4Ω,滑动变阻器的规格为“20Ω 0.5A”。
(1)该同学接错了一根导线,请在这根导线上打“×”,并补画出正确的那根导线。
(2)正确改接电路后,该同学立即进行实验,闭合开关后,电流表的示数如图乙所示,此时通过定值电阻的电流是______A。这位同学实验操作的不足之处是______。

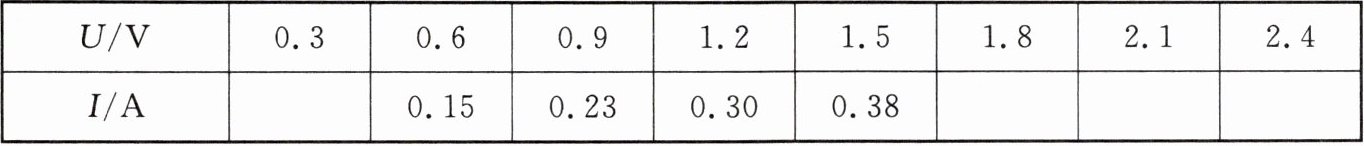

(3)该同学完成了预先设计好的表格中的4次实验,并将得到的实验数据填入了下表中。
| U/V | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 |
| I/A | | 0.15 | 0.23 | 0.30 | 0.38 | | | |

分析表中已测出的数据,可以初步得到实验结论：在电阻一定的情况下,通过导体的电流与导体两端的电压______。为了进一步验证这个结论,该同学利用现有器材,在不改变电路连接的情况下,表里余下的4次实验中,他还能完成______次。

2.
(1)图略
(2)0.22 闭合开关前滑动变阻器没有调到阻值最大处
(3)成正比 1
