3. 在“用电流表和电压表测小灯泡电阻”的实验中,待测小灯泡额定电压为2.5V。

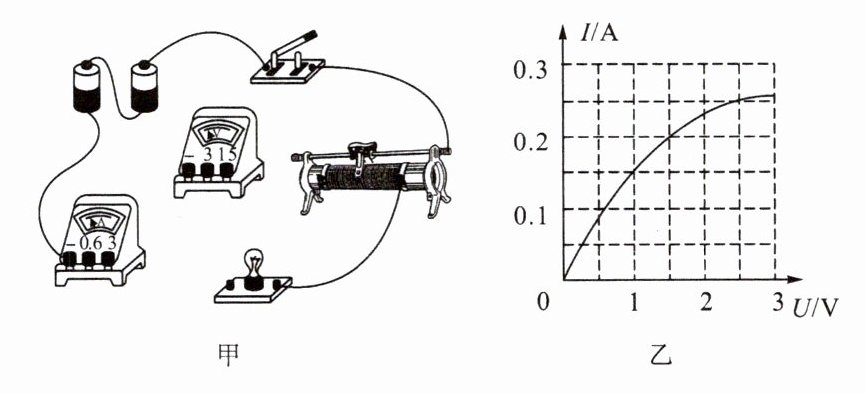

(1)请用笔画线代替导线,将图甲的实物未连接部分补充完整(连线不得交叉),连接电路时,开关应处于______(选填“断开”或“闭合”)状态。

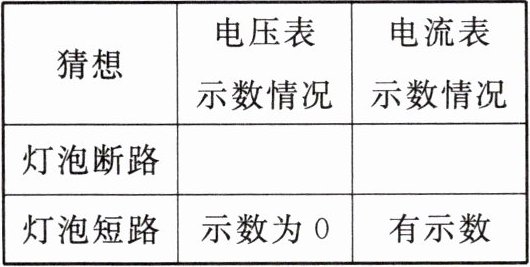

(2)当开关闭合后,发现小灯泡不亮,经过分析,同学们猜想了一些可能的原因,见下表。请根据同学们的分析,将表中电压表和电流表的示数情况在空白处补充完整。
| 猜想 | 电压表示数情况 | 电流表示数情况 |
| 灯泡断路 | | |
| 灯泡短路 | 示数为0 | 有示数 |


(3)故障排除后,同学们移动滑动变阻器的滑片,记录了多组小灯泡两端电压和对应的电流值,根据这些数据在坐标图上绘制出了I-U图像,如图乙所示。分析图像可知,小灯泡正常工作时灯丝电阻为______Ω。
(4)从图像还可看出,小灯泡灯丝的电阻随两端电压的变化而变化,从物理学角度分析,造成这一现象的原因是______。
(5)通常情况下要进行多次测量,其目的是为了______。

3.
(1)图略 断开
(2)有示数 示数接近0
(3)10
(4)随着温度升高,灯泡灯丝的电阻变大
(5)找到普遍规律
