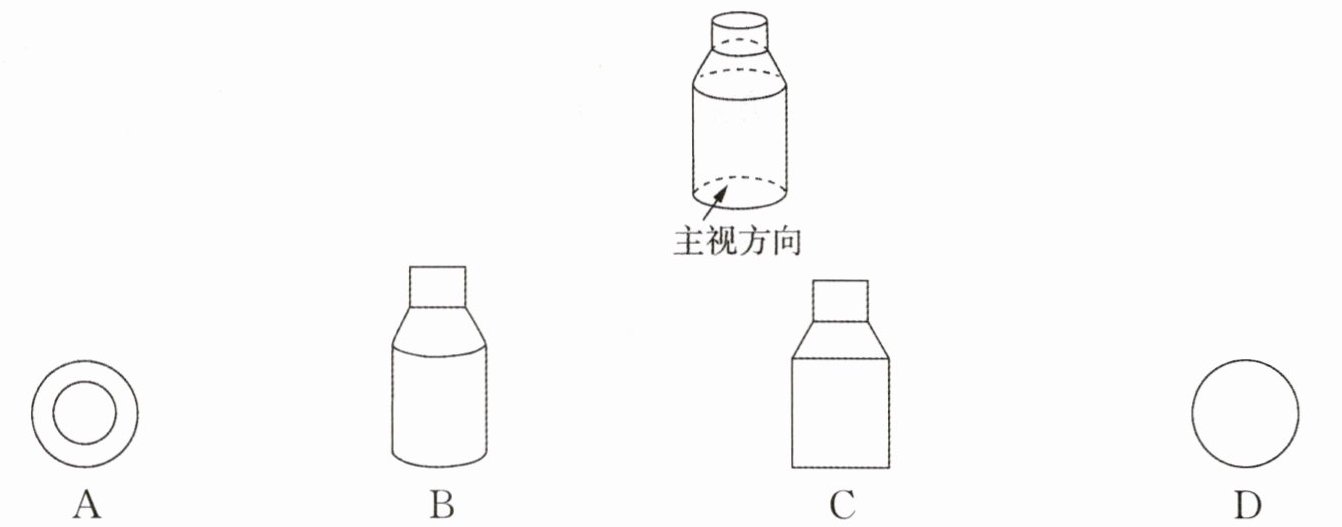

8. 下图是某种药瓶的示意图，它的主视图是 (
C
)答案
8. C
解析
【解析】
主视图是从主视方向（正面）观察物体得到的视图。观察该药瓶，下部圆柱的正投影为矩形，上部过渡部分与顶部小结构的正投影组合后，整体形状与选项C一致；选项A是俯视图，选项B的底部圆弧不符合主视图的投影特征，选项D是下部圆柱的俯视图，因此正确答案为C。
【答案】
C
【知识点】
主视图的识别
【点评】
本题考查主视图的概念，解题关键是明确主视图的观察方向，掌握常见几何体的正投影特征，区分不同视图的差异。
【难度系数】
0.8
主视图是从主视方向（正面）观察物体得到的视图。观察该药瓶，下部圆柱的正投影为矩形，上部过渡部分与顶部小结构的正投影组合后，整体形状与选项C一致；选项A是俯视图，选项B的底部圆弧不符合主视图的投影特征，选项D是下部圆柱的俯视图，因此正确答案为C。
【答案】
C
【知识点】
主视图的识别
【点评】
本题考查主视图的概念，解题关键是明确主视图的观察方向，掌握常见几何体的正投影特征，区分不同视图的差异。
【难度系数】
0.8

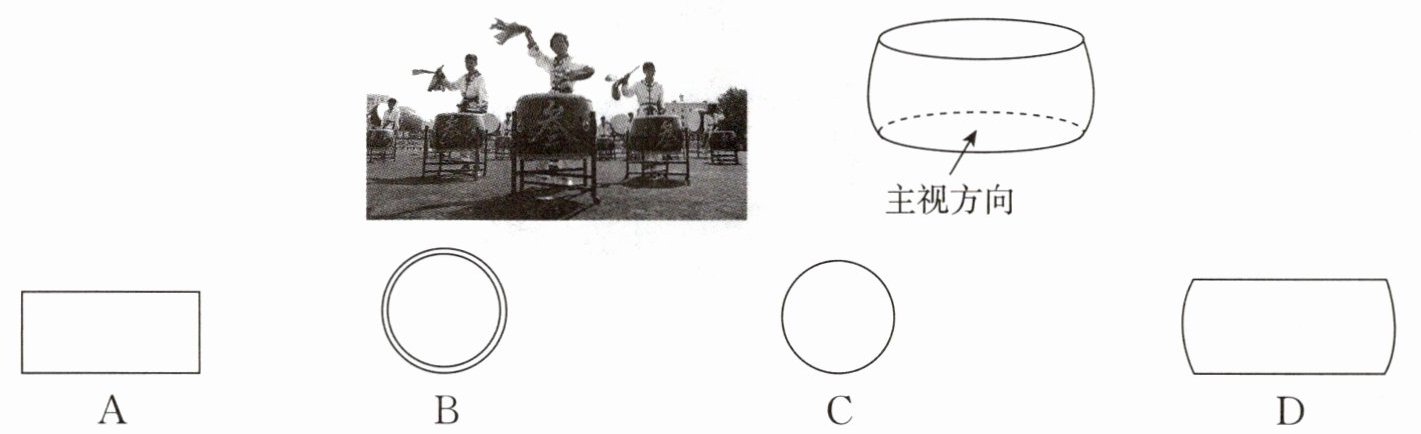

9. 在中国，鼓是精神的象征，舞是力量的表现，先贤孔子曾说过“鼓之舞之”，可见“鼓舞”一词起源之早.如图是集会时击鼓的情景及鼓的立体图形，该立体图形的主视图是 (
D
)答案
9. D
解析
【解析】
从主视方向观察该鼓的立体图形，由于鼓的侧面呈外凸的弧形，且上口大于下口，观察到的平面图形为上下边是直线、左右边为向内倾斜的线段，对应选项D。
【答案】
D
【知识点】
主视图的识别
【点评】
本题考查立体图形主视图的判断，需要结合立体图形的实际形态，发挥空间想象能力，准确判断从指定方向观察到的平面图形。
【难度系数】
0.7
从主视方向观察该鼓的立体图形，由于鼓的侧面呈外凸的弧形，且上口大于下口，观察到的平面图形为上下边是直线、左右边为向内倾斜的线段，对应选项D。
【答案】
D
【知识点】
主视图的识别
【点评】
本题考查立体图形主视图的判断，需要结合立体图形的实际形态，发挥空间想象能力，准确判断从指定方向观察到的平面图形。
【难度系数】
0.7

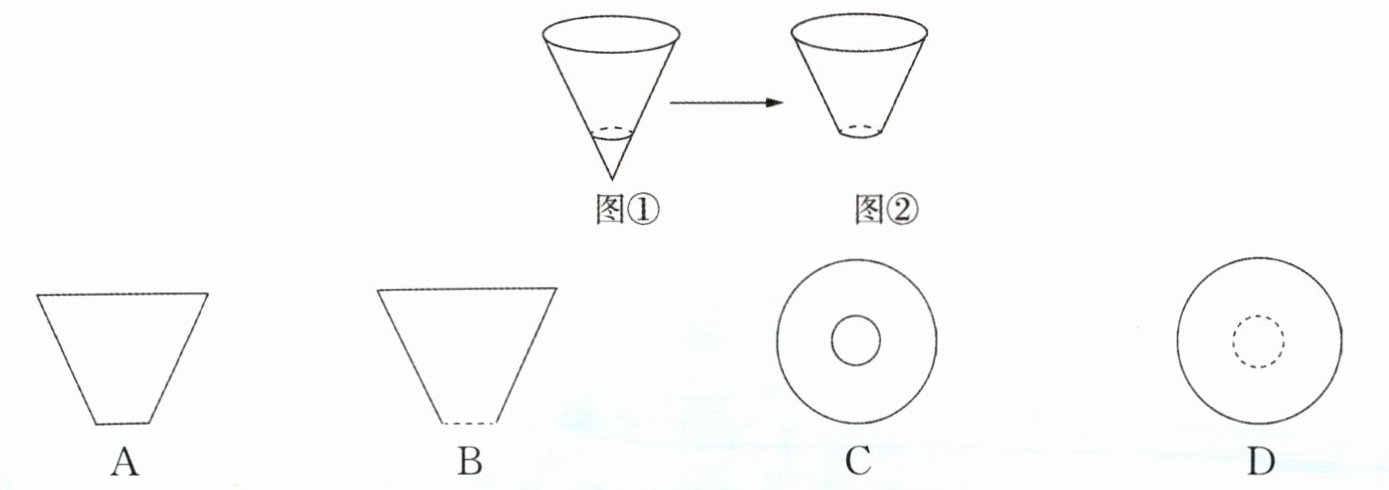

10. 如图，把图①中的倒立实心圆锥切下一个小圆锥后摆在图②所示的位置，则图②中的几何体的俯视图为 (
D
)答案
10. D
解析
【解析】
该几何体是将倒立圆锥切去小圆锥后剩余的圆台倒置而成，俯视图中，外部是大圆锥的底面（实线大圆），内部被切去的小圆锥的底面属于不可见的轮廓，需用虚线小圆表示，对比选项，只有D符合该特征。
【答案】
D
【知识点】
简单几何体的三视图；三视图的虚线规则
【点评】
本题主要考查空间几何体的三视图绘制，重点在于区分可见轮廓线（实线）与不可见轮廓线（虚线），需要具备一定的空间想象能力，准确判断几何体各部分在俯视图中的呈现形式。
【难度系数】
0.6
该几何体是将倒立圆锥切去小圆锥后剩余的圆台倒置而成，俯视图中，外部是大圆锥的底面（实线大圆），内部被切去的小圆锥的底面属于不可见的轮廓，需用虚线小圆表示，对比选项，只有D符合该特征。
【答案】
D
【知识点】
简单几何体的三视图；三视图的虚线规则
【点评】
本题主要考查空间几何体的三视图绘制，重点在于区分可见轮廓线（实线）与不可见轮廓线（虚线），需要具备一定的空间想象能力，准确判断几何体各部分在俯视图中的呈现形式。
【难度系数】
0.6
