2025年全品作业本九年级物理下册苏科版江苏专版第35页答案

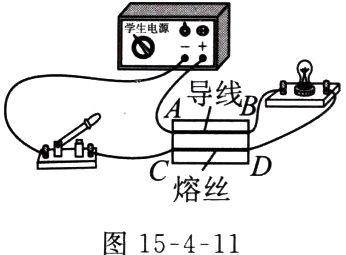

1. 如图15-4-11所示实验中，在接线柱______和______之间连上一根导线，闭合开关，造成______，形成过大的电流经过熔丝，观察到灯泡______，熔丝______。该实验说明：________________________。
图15411

答案

A(或B) D 短路 不亮 熔断
短路是造成电路中电流过大的一个原因

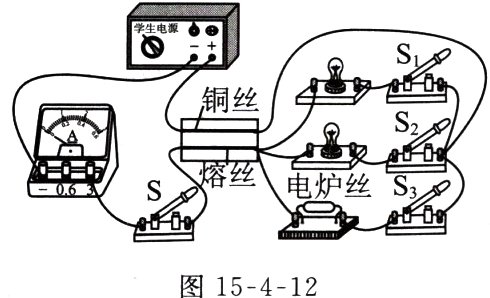

2. 如图15-4-12所示实验中，闭合开关S后，依次闭合开关S₁、S₂，电流表的示数逐渐______，闭合大功率的电炉丝支路开关S₃时，发现熔丝______。该实验说明：________________________。
图15412

答案

增大 熔断 用电器消耗的总功率过大是造成电路中电流过大的一个原因
3. 如图15-4-13所示是一种常用的断路器，也叫空气开关。若空气开关断开后复位又立刻自动断开，这不可能是因为（ ）
图15413
A. 电灯开关中的两根导线相碰
B. 电路中有短路现象
C. 空气开关的额定电流过小
D. 电路中总电流过大

答案

A
4. （2024无锡）下列做法中符合安全用电原则的是（ ）
A. 在电线上晾晒衣物
B. 私拉电线给电瓶车充电
C. 在高压线下放风筝
D. 用电器的金属外壳接地

答案

D
5. （2023无锡新吴区校级模拟）如图15-4-14所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时丁站在地面上用手去拉丙；戊站在干燥的木桌上，两只手同时接触火线。则（ ）
图15414
A. 甲、乙、戊都不会触电
B. 甲、丙、丁、戊都会触电
C. 丙、丁、戊都会触电
D. 甲、丙、丁都会触电

答案

A

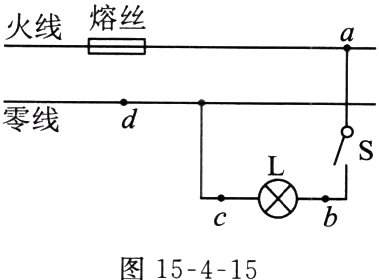

6. （2023常州）如图15-4-15所示的家庭电路中，正常发光的灯L突然熄灭，电工师傅用测电笔分别测a、b、c、d四点，发现测a、b两点时氖管都发光，测c、d两点时氖管都不发光，若电路只有一处故障，则可能是（ ）
图15415
A. 火线上熔丝断了
B. 开关S处断路
C. 灯泡灯丝断了
D. 导线c、d间断路

答案

C

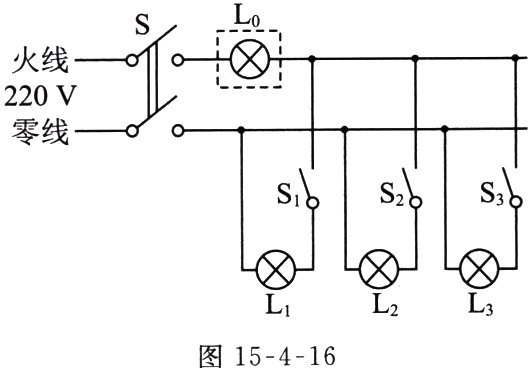

7. （教材变式题）（2023镇江丹阳校级模拟）电工师傅常用一只额定电压为220V的灯泡L₀（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图15-4-16所示，当开关S闭合后，再分别闭合开关S₁、S₂、S₃（每次只闭合其中之一）时，则下列选项正确的是（ ）
图15416
A. L₀不亮，说明该支路短路
B. L₀不亮，说明该支路正常
C. L₀不亮，说明该支路断路
D. L₀发光呈暗红色，说明该支路短路

答案

C
