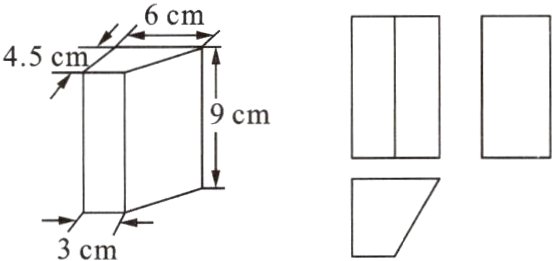

17.已知一个几何体和它的三视图如图所示,求它的侧面积(结果精确到0.1 $cm^{2}$，$\sqrt{13}\approx3.6$).
17.已知一个几何体和它的三视图如图所示,求它的侧面积(结果精确到0.1 $cm^{2}$，$\sqrt{13}\approx3.6$).
答案
17.$170.1\ cm^{2}$.
1. 本章主要学习了中心投影、平行投影，学习了正投影的性质。中心投影：由同一点（点光源）发出的光线形成的投影叫做中心投影。平行投影：光线是一组互相__________的射线，例如太阳光或探照灯光的一束光中的光线叫平行光线；由平行光线形成的投影叫做平行投影。正投影：投影线__________于投影面产生的投影叫做正投影。
答案
2. 三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。一个物体有三个视图：从物体的前面向后面投射所得的视图称__________，能反映物体的前面形状；从物体的上面向下面投射所得的视图称__________，能反映物体的上面形状；从物体的左面向右面投射所得的视图称__________，能反映物体的左面形状。三视图是其总称。
答案

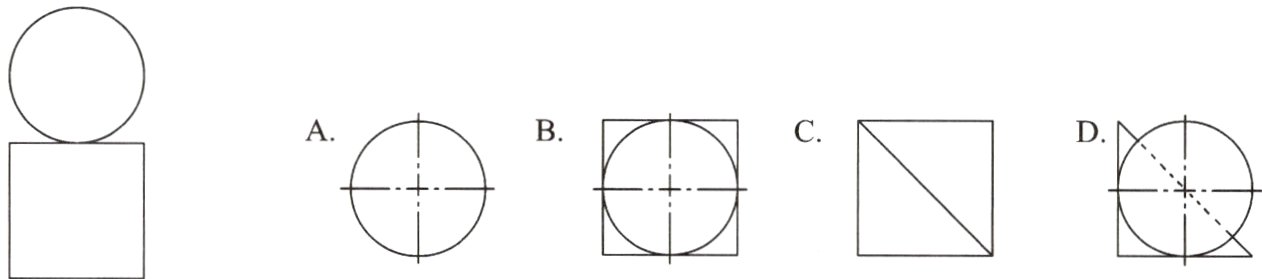

例1 如图，某几何组合体的主视图和左视图为同一个视图，则该几何组合体的俯视图不可能是（ ）.
分析：因为几何组合体的主视图和左视图为同一个视图，可以得出此图形是一个球体与正方体或圆柱体等的组合图形，球在上面，所以俯视图中一定有圆，只有C中没有圆，C错误。故选C。
解：选C。
分析：因为几何组合体的主视图和左视图为同一个视图，可以得出此图形是一个球体与正方体或圆柱体等的组合图形，球在上面，所以俯视图中一定有圆，只有C中没有圆，C错误。故选C。
解：选C。
答案
