2025年全品作业本九年级物理下册苏科版江苏专版第33页答案
1. 我国家庭电路中两根进户线分别是______线和______线，它们之间的电压为________V. 为用电安全考虑，家庭电路中一般还有第三根线，它是________线.

答案

火 零 220 地
2. 家庭电路主要由进入家庭的进户线(电源线)、__________、__________、__________、开关、插座、用电器等组成. 为了保证每个用电器都能独立工作、互不影响，各个用电器之间是________联的，各个用电器与控制它们的开关是________联连接的.

答案

电能表 总开关 熔断器 并 串
3. (2023淮安涟水一模)将图15-4-1中的开关和灯泡正确接入家庭电路，使开关能控制灯泡.
图1541

答案

图略

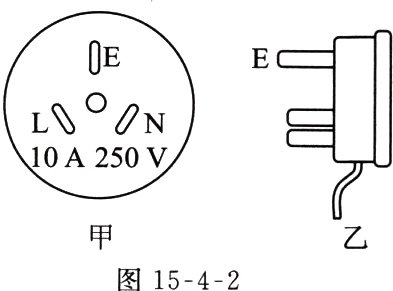

4. 家庭中的电灯、电视机和电冰箱等用电器都是________联在电路中的；如图15-4-2甲所示是小刚家洗衣机的三线插头，其铭牌上标有“10 A 250 V”字样. 其中“10 A”表示____________________. 该插头的三个脚如图乙所示，脚E的作用是把洗衣机的外壳与________相连接，而且脚E稍长一些可保证在插入插座和拔出插座时更安全，原因是______________________________.
图1542

答案

并
插头允许通过的最大电流为10A
大地 三线插头插入插座时外壳先接地线，拔出插座时外壳后脱离地线

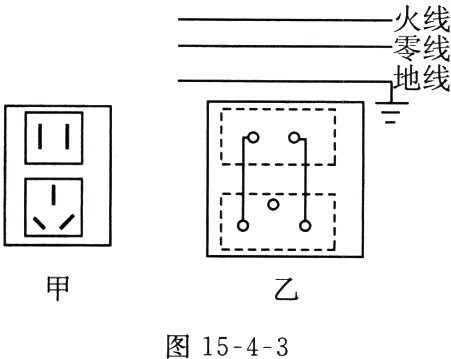

5. (2024无锡开学)如图15-4-3甲所示是家庭电路中常用的由两孔插座和三孔插座组合而成的插座盒，图乙方框内是其内部导线连接示意图，“。”代表接线柱，请你将图乙的电路连接完整. 要求：符合安全用电原则，方框内的导线只允许连接在接线柱上.
图1543

答案

图略
6. 如图15-4-4所示，手中所握元件的名称为________，它的作用是______________________________. 使用它时，手一定要接触________金属电极，一定不能接触________金属电极，笔尖接触待测导线，能使氖管发光的是________线. 如图所示的两种使用方法中，正确的是图________.
图1544

答案

测电笔 辨别火线和零线 笔尾
笔尖 火 甲

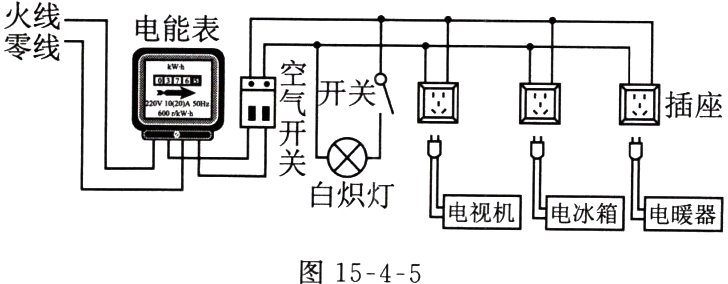

7. (2023无锡惠山区模拟)如图15-4-5所示是简化后的家庭电路接线电路图，由该图可知( )
图1545
A. 控制白炽灯的开关可以和灯相互交换位置
B. 电路中的白炽灯、电视机和电冰箱是串联的
C. 将测电笔插入两孔插座的左孔中，氖管不发光
D. 电路中每多一个用电器，工作电路的总电阻变大

答案

C
