17. 在"探究滑动摩擦力大小与哪些因素有关"的实验中,有器材如下:长木板、表面固定棉布的长木板、长方形木块(各表面粗糙程度相同)、砝码、弹簧测力计等.
(1) 如图所示为设计的操作方案,实验中用弹簧测力计沿水平方向拉动放置在长木板上的物块,使其做运动,得到的实验数据记录如下表.该实验设计主要运用了的实验方法.


(2) 比较甲、乙两次实验可知,滑动摩擦力大小与接触面积的大小.比较两次实验可知,滑动摩擦力大小与接触面的粗糙程度有关,越粗糙,滑动摩擦力越大.比较甲、丙两次实验可知,.

(1)匀速直线；控制变量法
(2)无关；甲、丁；滑动摩擦力大小与压力大小有关，压力越大，滑动摩擦力越大

(1)实验中用弹簧测力计沿水平方向拉动物块做匀速直线运动，此时拉力与滑动摩擦力平衡，大小相等。该实验设计主要运用控制变量法，通过控制其他因素不变，研究某一因素对滑动摩擦力的影响。
(2)甲、乙实验中接触面粗糙程度和压力相同，接触面积不同，测力计示数相同，说明滑动摩擦力大小与接触面积无关。研究接触面粗糙程度对滑动摩擦力的影响，需控制压力和接触面积相同，甲（木板表面）和丁（棉布表面）符合条件。甲、丙实验中接触面粗糙程度和接触面积相同，丙中压力增大（加砝码），测力计示数增大，说明滑动摩擦力大小与压力大小有关，压力越大，滑动摩擦力越大。

三、简答题(本题共7小题,共55分)

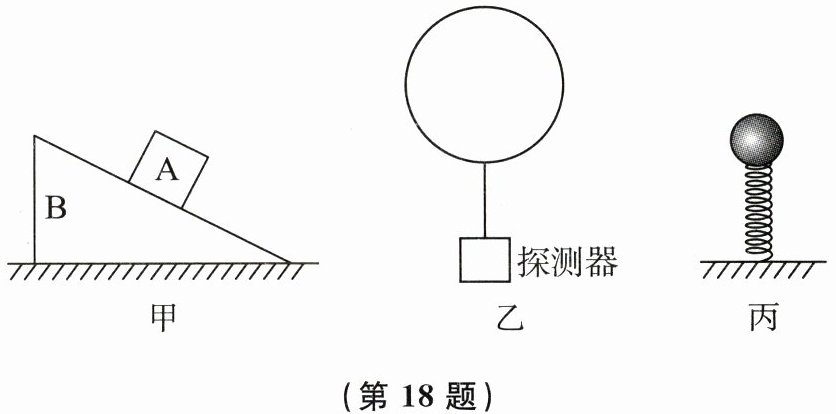

18. (6分)按照题目要求作图.
(1) 如图甲,物体A静止于粗糙斜面B上,请你作出物体A对斜面B的压力F的示意图.
(2) 如图乙,一气象探测器随气球一起加速上升,画出探测器的受力示意图.(忽略空气阻力对探测器的影响)
(3) 如图丙,一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动时,不计空气阻力,画出小球所受的重力G和弹力F.

本题考查力的示意图的画法
$(1)$ 物体$A$对斜面$B$的压力$F$的示意图
- 物体$A$对斜面$B$的压力，作用点在斜面上，方向垂直于斜面向下，示意图如下：
先确定压力的作用点（在斜面$B$上，与物体$A$的接触处），然后从作用点沿垂直于斜面向下的方向画一条带箭头的线段，标上$F$。
$(2)$ 探测器的受力示意图
- 气象探测器随气球一起加速上升，忽略空气阻力对探测器的影响，探测器受到竖直向下的重力$G$和竖直向上的拉力$F_{拉}$，且拉力大于重力（因为加速上升，合力向上），示意图如下：
作用点在探测器的重心，画一条竖直向下的带箭头线段表示重力$G$，再画一条竖直向上且比表示重力线段长一些的带箭头线段表示拉力$F_{拉}$。
$(3)$ 小球所受的重力$G$和弹力$F$
- 小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动时，不计空气阻力，小球受到竖直向下的重力$G$和竖直向上的弹力$F$（弹力是弹簧对小球的力），因为减速向下运动，所以弹力大于重力，示意图如下：
作用点在小球的重心，画一条竖直向下的带箭头线段表示重力$G$，再画一条竖直向上且比表示重力线段长的带箭头线段表示弹力$F$。
综上，按照上述分析分别作出三个力的示意图。
