实验一 探究电流与电压、电阻的关系

3. (1)闭合开关后,指针正偏过小,说明测量范围选择;指针正偏超过测量范围,说明测量范围选择;指针反偏,说明。
(2)若定值电阻短路,则电压表示数;若定值电阻断路,则电压表示数等于电源电压。

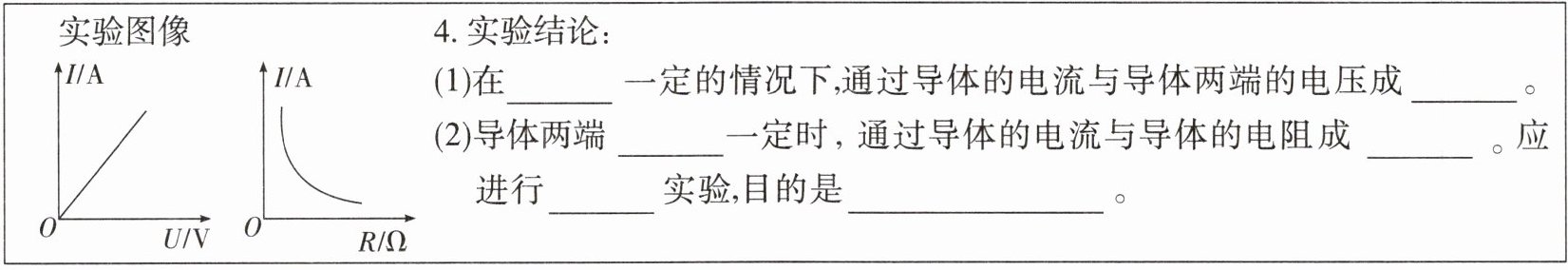

实验图像

4. 实验结论:
(1)在一定的情况下,通过导体的电流与导体两端的电压成。
(2)导体两端一定时,通过导体的电流与导体的电阻成。应进行实验,目的是。

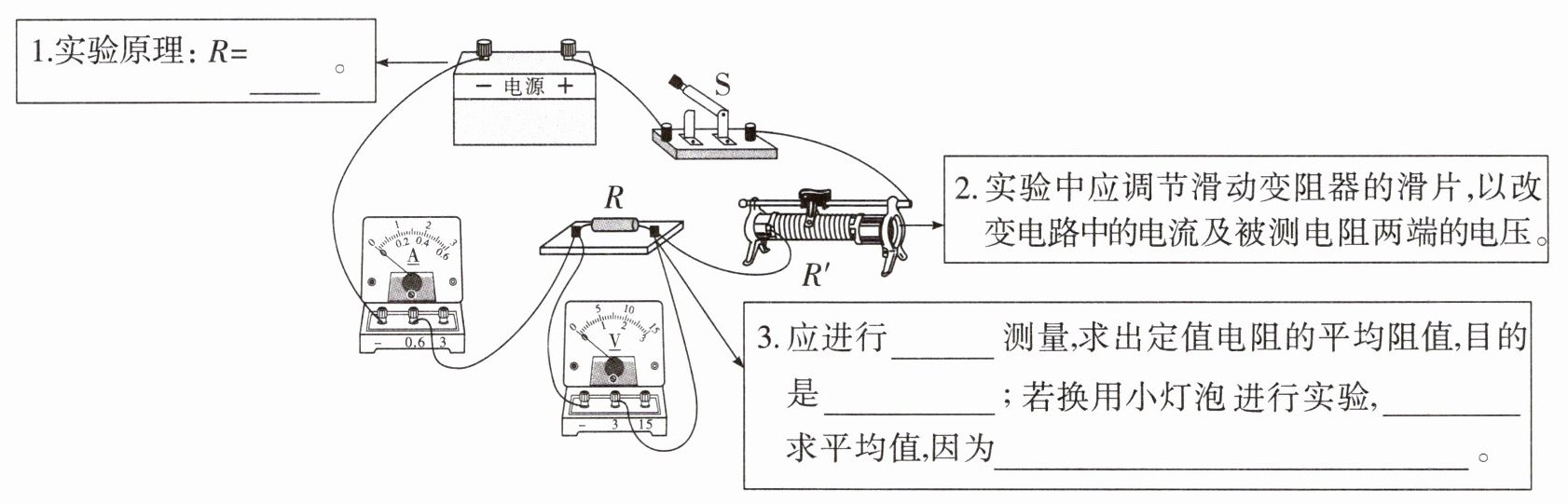

实验二 用电流表和电压表测量电阻

1.实验原理: R=。
2.实验中应调节滑动变阻器的滑片,以改变电路中的电流及被测电阻两端的电压。
3.应进行测量,求出定值电阻的平均阻值,目的是;若换用小灯泡进行实验,求平均值,因为。

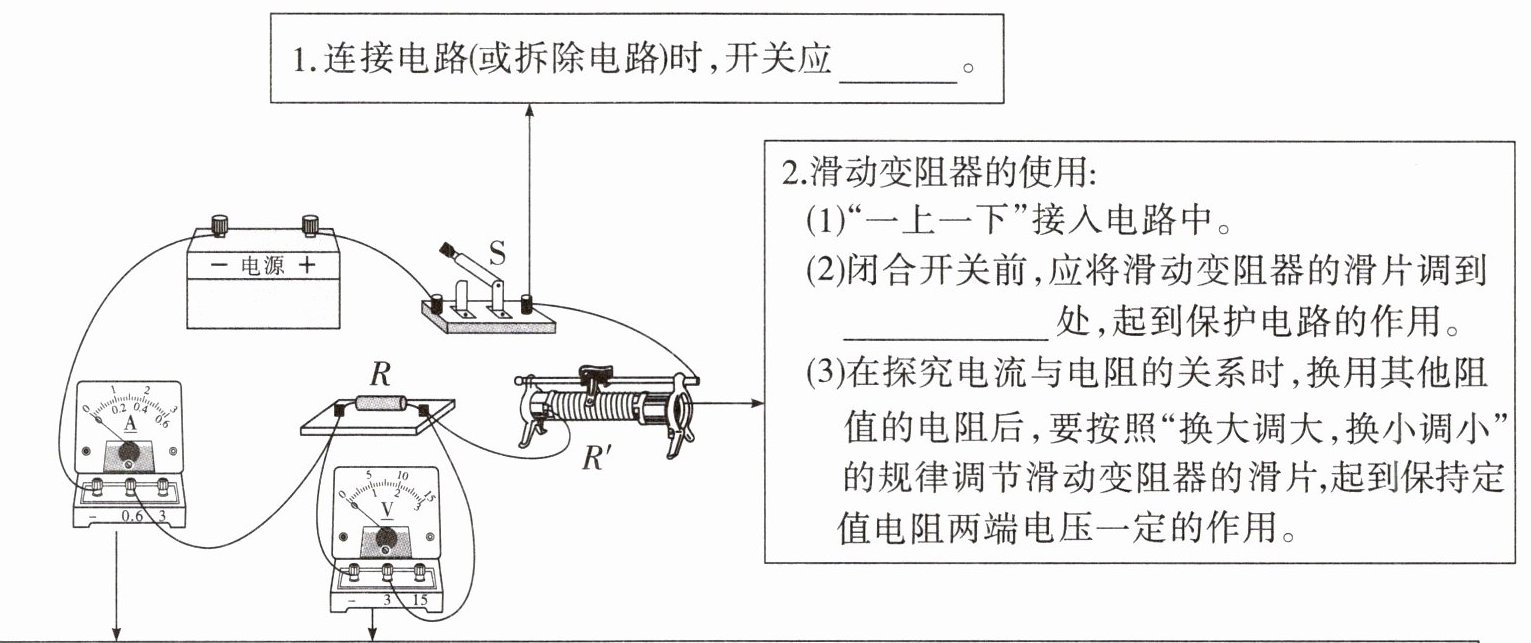

实验一 探究电流与电压、电阻的关系：
1. 连接电路(或拆除电路)时,开关应断开。
2. 滑动变阻器的使用:
(1)“一上一下”接入电路中。
(2)闭合开关前,应将滑动变阻器的滑片调到最大电阻处,起到保护电路的作用。
(3)在探究电流与电阻的关系时,换用其他阻值的电阻后,要按照“换大调大,换小调小”的规律调节滑动变阻器的滑片,起到保持定值电阻两端电压一定的作用。
3. (1)太大；太小；正、负接线柱接反了
(2)无
4. 实验结论:
(1)电阻，正比
(2)电压，反比，多次，寻找普遍规律
实验二 用电流表和电压表测量电阻：
1. 实验原理: $R=\frac{U}{I}$
2. 实验中应调节滑动变阻器的滑片,以改变电路中的电流及被测电阻两端的电压。
3. 多次，减小误差，不可以，小灯泡的电阻受温度的影响

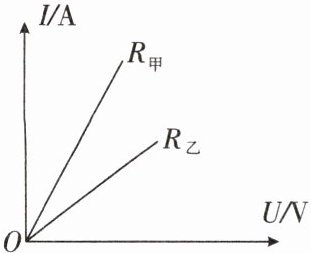

1.如图所示为通过定值电阻甲、乙的电流与它们两端电压关系的图像。将甲、乙串联后接入电路，下列判断正确的是（）。

A.$I_甲=I_乙,U_甲＞U_乙$
B.$I_甲=I_乙,U_甲＜U_乙$
C.$I_甲＜I_乙,U_甲＞U_乙$
D.$I_甲＜I_乙,U_甲=U_乙$

B
