21. (2024·扬州期末)恐怖分子在公共场所安装了定时炸弹,其引爆装置如图所示,当起爆器中有电流通过时就会引起爆炸。
(1)起爆前,定时开关S是______
(2)电路中要安装一个灯泡,在起爆前起到______
(3)设定起爆时间一到,定时开关S会立即自由由一种状态切换成另一种状态而发生爆炸。为使引爆装置停止工作,拆弹专家应在图中______
(1)起爆前,定时开关S是______
闭合
(闭合/断开)的。(2)电路中要安装一个灯泡,在起爆前起到______
保护电路
的作用。(3)设定起爆时间一到,定时开关S会立即自由由一种状态切换成另一种状态而发生爆炸。为使引爆装置停止工作,拆弹专家应在图中______
a
(a/b)处剪断导线。拆除前起爆器上______没有
(有/没有)电流通过。答案
（1）闭合 （2）保护电路 （3）a 没有
解析
(1)闭合
(2)保护电路
(3)a 没有
(2)保护电路
(3)a 没有
22. (2024·淮安)如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池。
(1)用电压表测量电压,该水果电池电压为
(2)该水果电池正极是
(3)为获得更高电压,可以将多个水果电池
(1)用电压表测量电压,该水果电池电压为
0.6
V,水果电池是将化学
能转化为电能。(2)该水果电池正极是
铜片
(铁片/铜片)。(3)为获得更高电压,可以将多个水果电池
串
联。答案
（1）0.6 化学 （2）铜片 （3）串

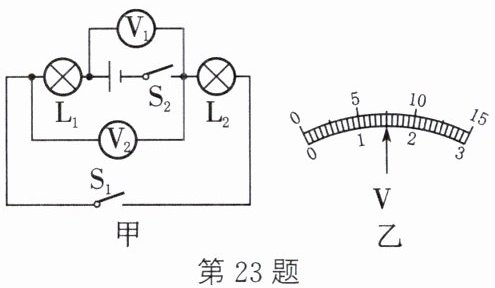

23. (2025·镇江丹徒模拟)如图甲所示电路中,当闭合开关$S_1$和$S_2$后,两个电压表的指针均如图乙所示,则灯泡$L_1$和$L_2$两端的电压分别为
6
V和1.5
V;若断开开关$S_1,$则灯$L_1$不能
(不能/仍能)发光,电压表$V_2$的示数将变大
(变大/不变/变小)。答案
6 1.5 不能 变大

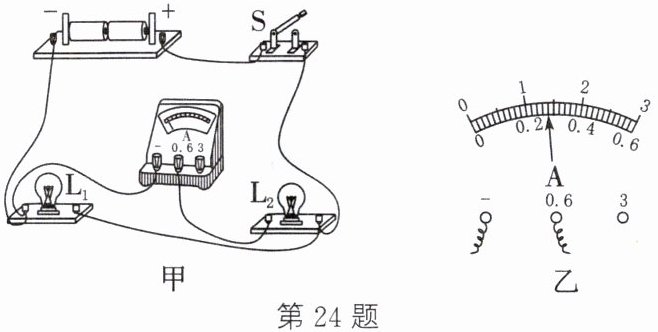

24. (2024·无锡锡山期末)如图甲所示是“探究并联电路中的电流关系”时的实验电路,应选择规格
不相同
的灯泡进行实验,电流表测通过$L_{2}$
的电流,电流表读数如图乙所示,读数为0.28
A。答案
不相同 $L_{2}$ 0.28
25. 在图中,根据电流方向填入电池和电流表的符号,使电路成为并联电路。
答案
如图所示

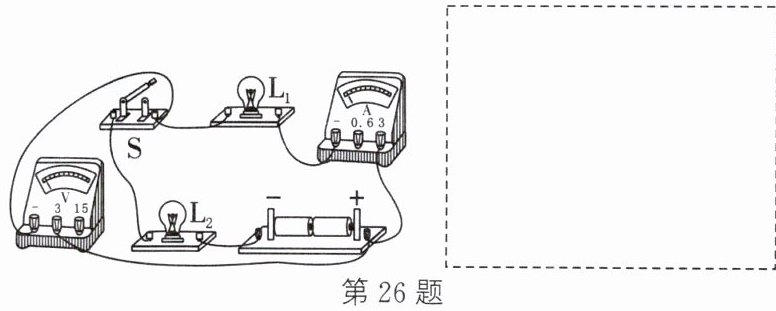

26. 根据图示的实物连接图,在虚线框中画出电路图。
答案
如图所示
