一、连接实物图

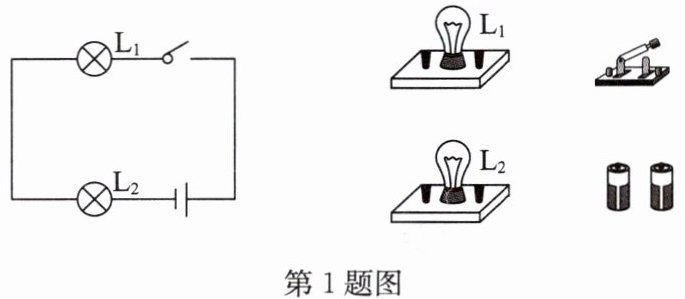

1. 根据电路图连接实物图,导线不能交叉.
1. 根据电路图连接实物图,导线不能交叉.
答案
1.
解析
【分析】
首先先观察左侧电路图，判断电路连接方式：该电路为串联电路，电流只有一条路径，从电源正极出发，依次经过L2、L1、开关，最终回到电源负极。我们按照“顺电流走向依次连接”的思路操作：第一步先组装电源，把两节干电池正负极相连组成串联电源组；第二步沿着电流的走向，依次把L2、L1、开关顺次接入电路，最后回到电源负极，全程注意所有导线的两端都要接在元件的接线柱上，且导线不能交叉，就能完成符合要求的实物连接。
【解析】
该电路为无分支的串联电路，按照电流流向逐步完成连接：
1. 先将两节干电池首尾相连，即第一节电池的负极对接第二节电池的正极，组装得到总电源；
2. 取第一根导线，一端接电源的正极，另一端接灯泡L2的任意一个接线柱；
3. 取第二根导线，一端接L2剩余的接线柱，另一端接灯泡L1的任意一个接线柱；
4. 取第三根导线，一端接L1剩余的接线柱，另一端接开关的任意一个接线柱；
5. 取第四根导线，一端接开关剩余的接线柱，另一端接电源的负极；
6. 最终检查：所有元件都顺次接入回路，导线无交叉，电路形成完整闭合通路，连接完成。
【答案】
【知识点】
串联电路连接，实物电路连线
【点评】
本题是电路实物连接的入门基础习题，考察学生对照电路图完成串联电路实物连线的能力，解题时顺着电流唯一路径顺次接入所有元件即可，注意规避导线交叉、漏接元件的常见错误，适合刚接触电路实物操作的学生巩固基础。
【难度系数】
0.8
首先先观察左侧电路图，判断电路连接方式：该电路为串联电路，电流只有一条路径，从电源正极出发，依次经过L2、L1、开关，最终回到电源负极。我们按照“顺电流走向依次连接”的思路操作：第一步先组装电源，把两节干电池正负极相连组成串联电源组；第二步沿着电流的走向，依次把L2、L1、开关顺次接入电路，最后回到电源负极，全程注意所有导线的两端都要接在元件的接线柱上，且导线不能交叉，就能完成符合要求的实物连接。
【解析】
该电路为无分支的串联电路，按照电流流向逐步完成连接：
1. 先将两节干电池首尾相连，即第一节电池的负极对接第二节电池的正极，组装得到总电源；
2. 取第一根导线，一端接电源的正极，另一端接灯泡L2的任意一个接线柱；
3. 取第二根导线，一端接L2剩余的接线柱，另一端接灯泡L1的任意一个接线柱；
4. 取第三根导线，一端接L1剩余的接线柱，另一端接开关的任意一个接线柱；
5. 取第四根导线，一端接开关剩余的接线柱，另一端接电源的负极；
6. 最终检查：所有元件都顺次接入回路，导线无交叉，电路形成完整闭合通路，连接完成。
【答案】
【知识点】
串联电路连接，实物电路连线
【点评】
本题是电路实物连接的入门基础习题，考察学生对照电路图完成串联电路实物连线的能力，解题时顺着电流唯一路径顺次接入所有元件即可，注意规避导线交叉、漏接元件的常见错误，适合刚接触电路实物操作的学生巩固基础。
【难度系数】
0.8

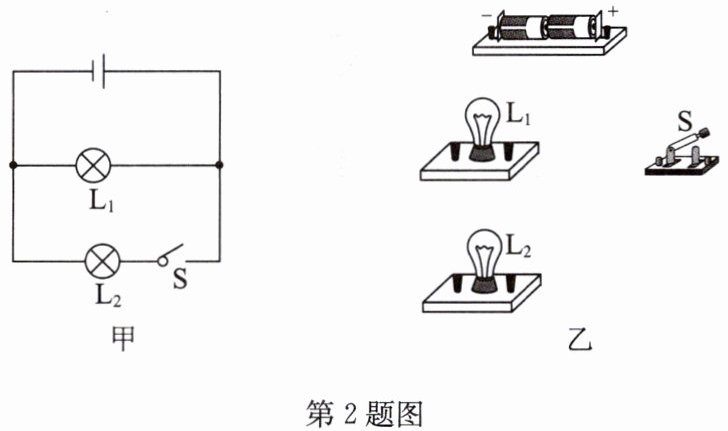

2. 按照如图甲所示的电路图完成图乙中实物图的连接,导线不能交叉.
答案
2.
解析
【分析】
首先先识别图甲的电路结构：该电路为并联电路，电流从电源正极流出后分为两条独立支路，第一条支路仅经过灯泡L1，直接回到电源负极；第二条支路依次经过灯泡L2、开关S后回到电源负极，开关S仅控制L2的通断。连接实物时，我们可以先完成其中一条支路的连接，再补充另一条支路，提前规划导线走向，就能避免出现导线交叉的问题，保证连接完全匹配电路图。
【解析】
连接步骤如下：
1. 先连接L1所在的独立支路：从电源正极引出导线，接到L1的任意一个接线柱上，再用导线将L1的另一个接线柱连接到电源负极，保证L1可以直接并联在电源两端。
2. 再连接L2和开关S所在的支路：从电源正极（或L1靠近正极的接线柱，二者电势相等）引出导线，连接到开关S的一个接线柱；将开关S的另一个接线柱和L2的一个接线柱相连，最后用导线把L2剩下的接线柱连接到电源负极（或L1靠近负极的接线柱），全程保证导线不交叉，电路无断路、短路问题，就完成了匹配电路图的实物连接。
【答案】
【知识点】
并联电路连接；实物电路连线
【点评】
本题是基础的并联电路实物连线题，核心是先明确电路的分支结构和开关的控制作用，连接时采用“先串后并”的思路，先完成单条支路再补接剩余支路，很容易避免导线交叉的问题，要注意所有接线都要接在元件的接线柱上，不能出现导线悬空、电源短路的错误。
【难度系数】
0.7
首先先识别图甲的电路结构：该电路为并联电路，电流从电源正极流出后分为两条独立支路，第一条支路仅经过灯泡L1，直接回到电源负极；第二条支路依次经过灯泡L2、开关S后回到电源负极，开关S仅控制L2的通断。连接实物时，我们可以先完成其中一条支路的连接，再补充另一条支路，提前规划导线走向，就能避免出现导线交叉的问题，保证连接完全匹配电路图。
【解析】
连接步骤如下：
1. 先连接L1所在的独立支路：从电源正极引出导线，接到L1的任意一个接线柱上，再用导线将L1的另一个接线柱连接到电源负极，保证L1可以直接并联在电源两端。
2. 再连接L2和开关S所在的支路：从电源正极（或L1靠近正极的接线柱，二者电势相等）引出导线，连接到开关S的一个接线柱；将开关S的另一个接线柱和L2的一个接线柱相连，最后用导线把L2剩下的接线柱连接到电源负极（或L1靠近负极的接线柱），全程保证导线不交叉，电路无断路、短路问题，就完成了匹配电路图的实物连接。
【答案】
【知识点】
并联电路连接；实物电路连线
【点评】
本题是基础的并联电路实物连线题，核心是先明确电路的分支结构和开关的控制作用，连接时采用“先串后并”的思路，先完成单条支路再补接剩余支路，很容易避免导线交叉的问题，要注意所有接线都要接在元件的接线柱上，不能出现导线悬空、电源短路的错误。
【难度系数】
0.7

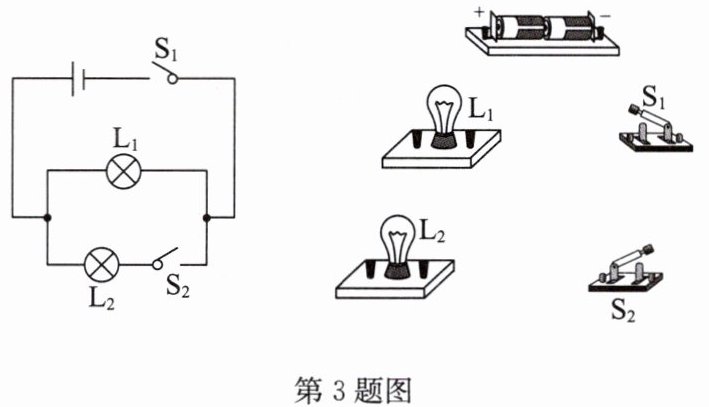

3. 请根据图中的电路图连接实物图,导线不能交叉.
答案
3.
解析
【分析】
首先先识别电路图的电路结构：可以看出L₁和L₂是并联关系，开关S₁在干路，控制整个电路的通断，开关S₂和L₂串联在同一条支路上，仅控制L₂。连接实物的思路遵循“先干路后支路、先串后并”的顺序：第一步先梳理干路路径，从电源正极出发依次连接干路开关S₁，之后在S₁的出线端分出两条独立支路，第一条支路直接连接L₁后回到电源负极，第二条支路依次连接S₂、L₂后回到电源负极，全程注意导线不能交叉，也不能出现电源短路的问题。
【解析】
1. 先明确电路逻辑：两灯并联，S1为总开关控制全部电路，S2仅控制L2支路。
2. 分步连线：
① 从电源正极接线柱引出导线，连接到开关S1的其中一个接线柱；
② 从S1的另一个接线柱引出第一根导线，接到灯泡L1的任意一个接线柱，再从L1的剩余接线柱引出导线，连接到电源的负极，完成第一条支路的连接；
③ 从S1的出线接线柱引出第二根导线，接到开关S2的任意一个接线柱，从S2的剩余接线柱引出导线连接到L2的任意一个接线柱，最后从L2的剩余接线柱引出导线连接到电源负极，全程保证所有导线仅接在接线柱上，无交叉。
【答案】
【知识点】
并联电路结构，实物电路连接
【点评】
本题是电学入门的基础连线题，核心要求是先区分干路和支路、明确开关的控制对象，按照先连干路再补支路的顺序操作，就可以轻松避免导线交叉、接错开关位置的常见错误，巩固并联电路的连接规则。
【难度系数】
0.6
首先先识别电路图的电路结构：可以看出L₁和L₂是并联关系，开关S₁在干路，控制整个电路的通断，开关S₂和L₂串联在同一条支路上，仅控制L₂。连接实物的思路遵循“先干路后支路、先串后并”的顺序：第一步先梳理干路路径，从电源正极出发依次连接干路开关S₁，之后在S₁的出线端分出两条独立支路，第一条支路直接连接L₁后回到电源负极，第二条支路依次连接S₂、L₂后回到电源负极，全程注意导线不能交叉，也不能出现电源短路的问题。
【解析】
1. 先明确电路逻辑：两灯并联，S1为总开关控制全部电路，S2仅控制L2支路。
2. 分步连线：
① 从电源正极接线柱引出导线，连接到开关S1的其中一个接线柱；
② 从S1的另一个接线柱引出第一根导线，接到灯泡L1的任意一个接线柱，再从L1的剩余接线柱引出导线，连接到电源的负极，完成第一条支路的连接；
③ 从S1的出线接线柱引出第二根导线，接到开关S2的任意一个接线柱，从S2的剩余接线柱引出导线连接到L2的任意一个接线柱，最后从L2的剩余接线柱引出导线连接到电源负极，全程保证所有导线仅接在接线柱上，无交叉。
【答案】
【知识点】
并联电路结构，实物电路连接
【点评】
本题是电学入门的基础连线题，核心要求是先区分干路和支路、明确开关的控制对象，按照先连干路再补支路的顺序操作，就可以轻松避免导线交叉、接错开关位置的常见错误，巩固并联电路的连接规则。
【难度系数】
0.6
4. 用笔画线代替导线完成电路连接. 要求: 组成一个并联电路, 开关 S 控制灯 $\mathrm{L}_1$ 和 $\mathrm{L}_2$, 开关 $\mathrm{S}_1$ 只控制灯 $\mathrm{L}_1$.
答案
4.
解析
【分析】
我们可以按照要求逐步推导连接思路：
1. 先明确题目核心要求：两灯为并联关系，开关S同时控制L1、L2，说明S必须在干路，所有电流都要经过S才能流向两个灯泡；开关S1只控制L1，说明S1必须和L1串联在同一条支路上，L2的支路不能经过S1。
2. 梳理现有已接导线：电源正极已经连接开关S的一个接线柱，电源负极已经连接S1的一个接线柱，S1另一接线柱接L1左端，L1右端接L2左端。
3. 补接导线：从开关S的空闲接线柱引出导线，连接到L1的右接线柱，让干路电流可以同时流向L1右端和L2左端；再从L2的空闲右接线柱引出导线，连接到S1接电源负极的那个接线柱，让L2的支路直接回到电源负极，不经过S1。
4. 最后验证路径：S断开时两灯都无电流，符合总开关要求；S闭合、S1断开时只有L2导通，S1闭合时两灯都亮，完全满足S1只控制L1的条件。
【解析】
按照并联电路的连接规则，结合开关的控制作用完成接线：
① 确定干路：电源正极→开关S作为公共干路部分，所有电流必须经过S后再分流。
② 搭建L1支路：分流后的一条路径依次经过L1、S1，最终回到电源负极，实现S1对L1的单独控制。
③ 搭建L2支路：分流后的另一条路径直接经过L2，不经过S1，直接回到电源负极，保证S1通断不影响L2工作。
④ 最终完成的电路两灯并联，S在干路控制所有用电器，S1仅在L1支路，符合全部题目要求。
【答案】
【知识点】
并联电路连接，开关控制作用
【点评】
本题是初中电学基础实物连接题，核心考察根据开关控制需求判断开关的接入位置，解题的关键是连接完成后顺着电流走向逐一验证路径，避免出现短路、控制逻辑不符合要求的错误，帮助学生区分干路开关和支路开关的不同功能。
【难度系数】
0.6
我们可以按照要求逐步推导连接思路：
1. 先明确题目核心要求：两灯为并联关系，开关S同时控制L1、L2，说明S必须在干路，所有电流都要经过S才能流向两个灯泡；开关S1只控制L1，说明S1必须和L1串联在同一条支路上，L2的支路不能经过S1。
2. 梳理现有已接导线：电源正极已经连接开关S的一个接线柱，电源负极已经连接S1的一个接线柱，S1另一接线柱接L1左端，L1右端接L2左端。
3. 补接导线：从开关S的空闲接线柱引出导线，连接到L1的右接线柱，让干路电流可以同时流向L1右端和L2左端；再从L2的空闲右接线柱引出导线，连接到S1接电源负极的那个接线柱，让L2的支路直接回到电源负极，不经过S1。
4. 最后验证路径：S断开时两灯都无电流，符合总开关要求；S闭合、S1断开时只有L2导通，S1闭合时两灯都亮，完全满足S1只控制L1的条件。
【解析】
按照并联电路的连接规则，结合开关的控制作用完成接线：
① 确定干路：电源正极→开关S作为公共干路部分，所有电流必须经过S后再分流。
② 搭建L1支路：分流后的一条路径依次经过L1、S1，最终回到电源负极，实现S1对L1的单独控制。
③ 搭建L2支路：分流后的另一条路径直接经过L2，不经过S1，直接回到电源负极，保证S1通断不影响L2工作。
④ 最终完成的电路两灯并联，S在干路控制所有用电器，S1仅在L1支路，符合全部题目要求。
【答案】
【知识点】
并联电路连接，开关控制作用
【点评】
本题是初中电学基础实物连接题，核心考察根据开关控制需求判断开关的接入位置，解题的关键是连接完成后顺着电流走向逐一验证路径，避免出现短路、控制逻辑不符合要求的错误，帮助学生区分干路开关和支路开关的不同功能。
【难度系数】
