5. 在图15.2-6所示电路中，闭合开关，电路所处的状态是 （）

A.通路
B.断路
C.短路
D.无法判断

5.C

【分析】要判断电路状态，需先明确通路、断路、短路的定义：①通路：处处连通，用电器正常工作的电路；②断路：电路某处断开，电流无法流通的电路；③短路：电源两极直接被导线连通，不经过任何用电器的电路。本题中，闭合开关后，观察电流路径，判断是否符合上述某一状态的特征。
【解析】闭合开关后，电流从电源正极出发，经开关后直接通过导线回到电源负极，整个电流路径未经过任何用电器，符合电源短路的特征，因此电路处于短路状态。
【答案】C
【知识点】电路的三种状态
【点评】本题考查对电路基本状态的判断，属于初中电学的基础知识点，需准确掌握三种状态的区别。
【难度系数】0.7

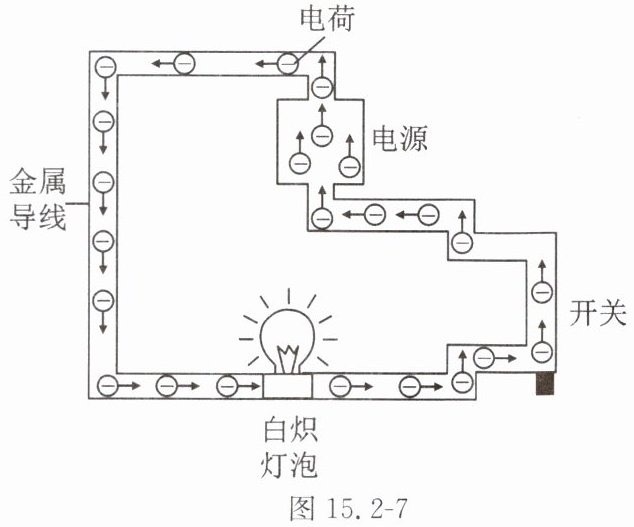

6.电路中电荷定向移动的情况如图15.2-7所示,下列说法正确的是 ()

A.金属导线中发生定向移动的电荷是负电荷
B.电源的上端为正极
C.白炽灯泡在工作时,电能全部转化为光能
D.断开开关后,金属导线中的电荷就不再发生移动


图15.2-7
图15.2-8

6.A

【分析】
要判断各选项的正确性，需结合电路相关的基础概念逐一分析：回忆金属导电的本质、电流方向的规定、用电器的能量转化形式，以及电路断开后电荷的运动情况，再对每个选项进行排查。
【解析】
A选项：金属导线中能够自由移动的电荷是带负电的自由电子，电流是电荷定向移动形成的，因此金属导线中定向移动的电荷为负电荷，该选项正确；
B选项：物理学中规定正电荷定向移动的方向为电流方向，电源外部电流从正极流向负极。若图中电荷定向移动方向为负电荷的移动方向（与电流方向相反），则电源上端应为负极，而非正极，该选项错误；
C选项：白炽灯泡工作时，电能主要转化为光能，同时会有一部分电能转化为内能（热能），并非全部转化为光能，该选项错误；
D选项：断开开关后，电路中电荷的定向移动停止，但电荷始终在做无规则的热运动，并非不再发生移动，该选项错误。
【答案】A
【知识点】金属导电的电荷、电流方向、用电器能量转化、电路中的电荷运动
【点评】本题考查电路相关的基础概念，侧重对核心知识点的理解与辨析，难度较低，属于学生应掌握的基础内容。
【难度系数】0.7

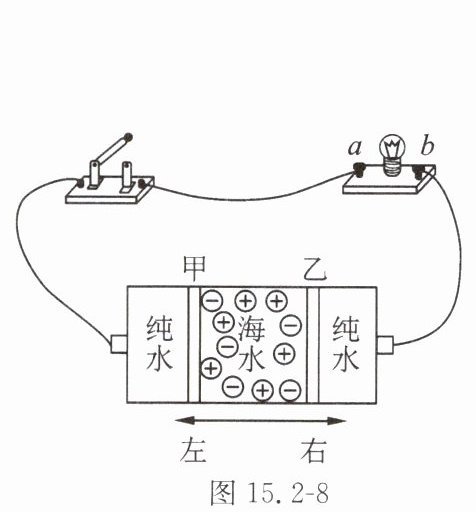

7.如图15.2-8所示是一种利用海水盐差能发电的装置。甲、乙两块渗透膜将容器隔成三个区域，分别加入海水和纯水，渗透膜甲只能让海水中带正电荷的钠离子通过，渗透膜乙只能让海水中带负电荷的氯离子通过，此时容器就变成了一个电源，把小灯泡接入电路，闭合开关，小灯泡发光。下列说法正确的是（）

A.通过小灯泡的电流方向是从a到b
B.该发电装置左边是电源的负极
C.该发电装置内部，只有负电荷在发生定向移动
D.该发电装置可以不做任何改变，一直工作下去

7.A

【分析】
要解决这道题，需先明确渗透膜的作用及电荷移动规律：渗透膜甲仅允许带正电的钠离子通过，渗透膜乙仅允许带负电的氯离子通过，中间区域为海水，两侧为纯水。首先分析电荷移动方向，进而判断电源正负极，再结合电流方向规定、电荷移动情况及发电装置的工作条件逐一分析选项。
【解析】
1. 电荷移动与电源正负极判断：中间海水区域的钠离子（正电荷）通过渗透膜甲向左侧区域移动，使左侧区域积累正电荷；氯离子（负电荷）通过渗透膜乙向右侧区域移动，使右侧区域积累负电荷。因此，左侧区域为电源正极，右侧为负极。
2. 选项分析：
A选项：外电路中电流从电源正极流向负极，结合电路连接，通过小灯泡的电流方向是从a到b，该选项正确。
B选项：由上述分析，左侧是电源正极，而非负极，该选项错误。
C选项：发电装置内部，正电荷（钠离子）和负电荷（氯离子）都发生了定向移动，并非只有负电荷，该选项错误。
D选项：当两侧电荷积累到一定程度时，会形成电场阻碍电荷继续移动，装置无法持续发电，该选项错误。
【答案】
A
【知识点】
电源正负极判断、电流方向的规定、电荷的定向移动
【点评】
本题结合盐差能发电装置，考查对电源形成原理、电流方向的理解，需准确分析渗透膜作用下的电荷移动情况，属于中等难度的应用类题目。
【难度系数】
0.5
