7. 由电源、开关、导线和两只灯泡组成的电路中，用电压表测得两只灯泡两端的电压分别为2V和1V，则（
A.两灯可能并联
B.两灯一定是并联
C.两灯可能串联
D.通过两灯的电流一定相等
D
）A.两灯可能并联
B.两灯一定是并联
C.两灯可能串联
D.通过两灯的电流一定相等
答案
7.D
解析
【分析】
首先回忆串并联电路的电压、电流规律：并联电路各支路两端电压相等，串联电路总电压等于各用电器两端电压之和，且串联电路中电流处处相等。题目中两只灯泡两端电压分别为2V和1V，电压不相等，据此判断电路连接方式，再分析各选项。
【解析】
根据串并联电路特点逐一分析选项：
1. 并联电路的核心特点是各支路电压相等，题目中两灯电压分别为2V和1V，不相等，因此两灯不可能并联，故A（可能并联）、B（一定并联）错误；
2. 串联电路总电压等于各用电器电压之和，两灯电压和为2V+1V=3V，符合电源电压的合理范围，因此两灯一定是串联，而非“可能串联”，故C错误；
3. 串联电路的电流规律是电流处处相等，所以通过两灯的电流一定相等，故D正确。
【答案】
D
【知识点】
串联电路特点、并联电路特点
【点评】
本题考查串并联电路的电压和电流规律，需根据电压值先判断电路连接方式，再结合电流规律分析选项，是基础电路规律的应用题型。
【难度系数】
0.5
首先回忆串并联电路的电压、电流规律：并联电路各支路两端电压相等，串联电路总电压等于各用电器两端电压之和，且串联电路中电流处处相等。题目中两只灯泡两端电压分别为2V和1V，电压不相等，据此判断电路连接方式，再分析各选项。
【解析】
根据串并联电路特点逐一分析选项：
1. 并联电路的核心特点是各支路电压相等，题目中两灯电压分别为2V和1V，不相等，因此两灯不可能并联，故A（可能并联）、B（一定并联）错误；
2. 串联电路总电压等于各用电器电压之和，两灯电压和为2V+1V=3V，符合电源电压的合理范围，因此两灯一定是串联，而非“可能串联”，故C错误；
3. 串联电路的电流规律是电流处处相等，所以通过两灯的电流一定相等，故D正确。
【答案】
D
【知识点】
串联电路特点、并联电路特点
【点评】
本题考查串并联电路的电压和电流规律，需根据电压值先判断电路连接方式，再结合电流规律分析选项，是基础电路规律的应用题型。
【难度系数】
0.5

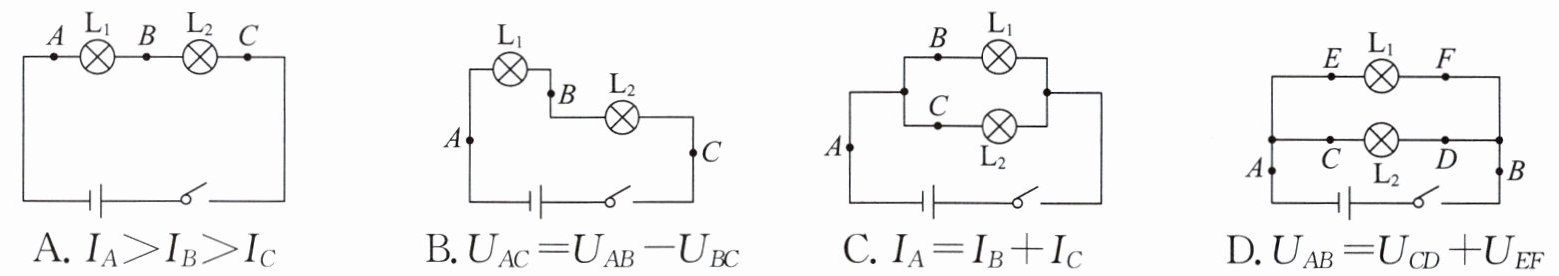

8.下列电路图中,闭合开关后,电压、电流关系正确的是 (
A.$ I_A ＞ I_B ＞ I_C $
B.$ U_{AC} = U_{AB} - U_{BC} $
C.$ I_A = I_B + I_C $
D.$ U_{AB} = U_{CD} + U_{EF} $
C
)A.$ I_A ＞ I_B ＞ I_C $
B.$ U_{AC} = U_{AB} - U_{BC} $
C.$ I_A = I_B + I_C $
D.$ U_{AB} = U_{CD} + U_{EF} $
答案
8.C
解析
【分析】要判断各选项的电压、电流关系，需先明确每个选项对应的电路连接方式，再结合串并联电路的电流、电压规律分析：先识别电路是串联还是并联，再对应运用串并联的电流、电压规律逐一验证选项。
【解析】
选项A：图A中L₁、L₂串联，根据串联电路电流规律，电流处处相等，即$I_A=I_B=I_C$，故A错误。
选项B：图B中L₁、L₂串联，根据串联电路电压规律，总电压等于各部分电压之和，即$U_{AC}=U_{AB}+U_{BC}$，而非$U_{AC}=U_{AB}-U_{BC}$，故B错误。
选项C：图C中L₁、L₂并联，A点在干路，B、C分别在两条支路上，根据并联电路电流规律，干路电流等于各支路电流之和，即$I_A=I_B+I_C$，故C正确。
选项D：图D中L₁、L₂并联，AB为干路两端，CD、EF分别为两条支路两端，根据并联电路电压规律，各支路电压相等，即$U_{AB}=U_{CD}=U_{EF}$，而非$U_{AB}=U_{CD}+U_{EF}$，故D错误。
【答案】C
【知识点】并联电路电流规律、串联电路电压规律
【点评】本题考查串并联电路的基础电流、电压规律，解题关键是先判断电路连接方式，再运用对应规律分析，属于常规基础题。
【难度系数】0.5
【解析】
选项A：图A中L₁、L₂串联，根据串联电路电流规律，电流处处相等，即$I_A=I_B=I_C$，故A错误。
选项B：图B中L₁、L₂串联，根据串联电路电压规律，总电压等于各部分电压之和，即$U_{AC}=U_{AB}+U_{BC}$，而非$U_{AC}=U_{AB}-U_{BC}$，故B错误。
选项C：图C中L₁、L₂并联，A点在干路，B、C分别在两条支路上，根据并联电路电流规律，干路电流等于各支路电流之和，即$I_A=I_B+I_C$，故C正确。
选项D：图D中L₁、L₂并联，AB为干路两端，CD、EF分别为两条支路两端，根据并联电路电压规律，各支路电压相等，即$U_{AB}=U_{CD}=U_{EF}$，而非$U_{AB}=U_{CD}+U_{EF}$，故D错误。
【答案】C
【知识点】并联电路电流规律、串联电路电压规律
【点评】本题考查串并联电路的基础电流、电压规律，解题关键是先判断电路连接方式，再运用对应规律分析，属于常规基础题。
【难度系数】0.5

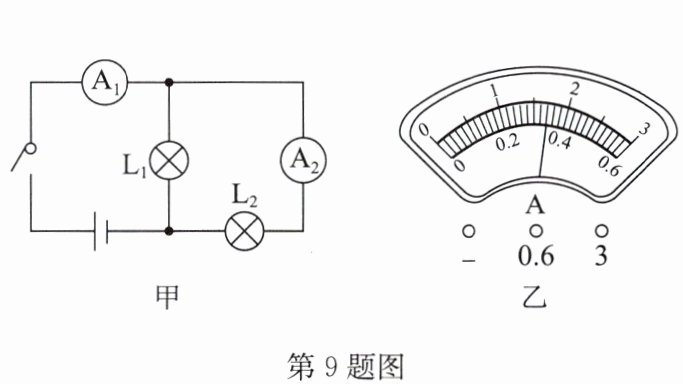

9. 如图甲所示的电路中,当闭合开关后,两个电流表指针偏转均如图乙所示,则通过灯泡$\mathrm{L}_{1}$和灯泡$\mathrm{L}_{2}$的电流分别为 （
A.$1.7\,\mathrm{A}\ \ 0.34\,\mathrm{A}$
B.$0.34\,\mathrm{A}\ \ 1.7\,\mathrm{A}$
C.$1.36\,\mathrm{A}\ \ 0.34\,\mathrm{A}$
D.$0.34\,\mathrm{A}\ \ 1.36\,\mathrm{A}$
C
）A.$1.7\,\mathrm{A}\ \ 0.34\,\mathrm{A}$
B.$0.34\,\mathrm{A}\ \ 1.7\,\mathrm{A}$
C.$1.36\,\mathrm{A}\ \ 0.34\,\mathrm{A}$
D.$0.34\,\mathrm{A}\ \ 1.36\,\mathrm{A}$
答案
9.C
解析
【分析】首先明确电路连接：图甲中$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$测干路总电流，电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$支路的电流。根据并联电路电流规律，干路电流等于各支路电流之和，因此$\mathrm{A}_{1}$的示数大于$\mathrm{A}_{2}$的示数。两电流表指针偏转角度相同，说明它们使用的量程不同：$\mathrm{A}_{1}$选用$0∼3\,\mathrm{A}$量程，$\mathrm{A}_{2}$选用$0∼0.6\,\mathrm{A}$量程，据此读取两表的示数，再计算通过$\mathrm{L}_{1}$的电流。
【解析】1. 读取电流表示数：$\mathrm{A}_{2}$测$\mathrm{L}_{2}$的电流，使用$0∼0.6\,\mathrm{A}$量程，分度值为$0.02\,\mathrm{A}$，示数$I_{2}=0.34\,\mathrm{A}$；$\mathrm{A}_{1}$测干路电流，使用$0∼3\,\mathrm{A}$量程，分度值为$0.1\,\mathrm{A}$，示数$I=1.7\,\mathrm{A}$。
2. 计算$\mathrm{L}_{1}$的电流：根据并联电路电流规律$I=I_{1}+I_{2}$，可得通过$\mathrm{L}_{1}$的电流$I_{1}=I-I_{2}=1.7\,\mathrm{A}-0.34\,\mathrm{A}=1.36\,\mathrm{A}$。因此通过$\mathrm{L}_{1}$的电流为$1.36\,\mathrm{A}$，通过$\mathrm{L}_{2}$的电流为$0.34\,\mathrm{A}$，对应选项C。
【答案】C
【知识点】并联电路电流规律、电流表的读数
【点评】本题考查并联电路的电流规律和电流表的读数，核心是明确两电流表的量程差异，利用干路电流与支路电流的关系求解，属于初中物理基础电路题。
【难度系数】0.6
【解析】1. 读取电流表示数：$\mathrm{A}_{2}$测$\mathrm{L}_{2}$的电流，使用$0∼0.6\,\mathrm{A}$量程，分度值为$0.02\,\mathrm{A}$，示数$I_{2}=0.34\,\mathrm{A}$；$\mathrm{A}_{1}$测干路电流，使用$0∼3\,\mathrm{A}$量程，分度值为$0.1\,\mathrm{A}$，示数$I=1.7\,\mathrm{A}$。
2. 计算$\mathrm{L}_{1}$的电流：根据并联电路电流规律$I=I_{1}+I_{2}$，可得通过$\mathrm{L}_{1}$的电流$I_{1}=I-I_{2}=1.7\,\mathrm{A}-0.34\,\mathrm{A}=1.36\,\mathrm{A}$。因此通过$\mathrm{L}_{1}$的电流为$1.36\,\mathrm{A}$，通过$\mathrm{L}_{2}$的电流为$0.34\,\mathrm{A}$，对应选项C。
【答案】C
【知识点】并联电路电流规律、电流表的读数
【点评】本题考查并联电路的电流规律和电流表的读数，核心是明确两电流表的量程差异，利用干路电流与支路电流的关系求解，属于初中物理基础电路题。
【难度系数】0.6
10. 如图所示,某电子元件的一个节点(分支点)O处共有三条线路,其中$I_1=5\mathrm{mA}$,$I_2=9\mathrm{mA}$,以下电流中,可能为$I_3$大小的是 （
A.5mA
B.9mA
C.14mA
D.0
C
）A.5mA
B.9mA
C.14mA
D.0
答案
10.C
解析
【分析】
本题考查基尔霍夫电流定律的应用，解题思路为：首先明确节点电流定律的核心（节点处电流代数和为0），再分析节点O处电流的方向可能性，推导I₃的取值范围，最后结合选项选出符合条件的答案。
【解析】
根据基尔霍夫电流定律（节点电流定律）：在电路的分支节点处，所有电流的代数和为0，即流入节点的电流之和等于流出节点的电流之和。
对节点O，分两种情况分析电流方向：
1. 若I₁、I₂均流入节点O，则I₃需流出节点O，此时I₃的大小为I₁ + I₂ =5mA +9mA=14mA；
2. 若其中一个电流流入、另一个流出，则I₃的大小为|I₂ - I₁|=|9mA -5mA|=4mA；
因此I₃的大小范围是4mA ≤ |I₃| ≤14mA。结合选项，只有14mA符合该范围，对应选项C。
【答案】
C
【知识点】
基尔霍夫电流定律、电路节点电流
【点评】
本题是基础电路题，核心是利用节点电流定律判断电流的可能取值，需掌握电流方向的分析方法，难度不大。
【难度系数】
0.6
本题考查基尔霍夫电流定律的应用，解题思路为：首先明确节点电流定律的核心（节点处电流代数和为0），再分析节点O处电流的方向可能性，推导I₃的取值范围，最后结合选项选出符合条件的答案。
【解析】
根据基尔霍夫电流定律（节点电流定律）：在电路的分支节点处，所有电流的代数和为0，即流入节点的电流之和等于流出节点的电流之和。
对节点O，分两种情况分析电流方向：
1. 若I₁、I₂均流入节点O，则I₃需流出节点O，此时I₃的大小为I₁ + I₂ =5mA +9mA=14mA；
2. 若其中一个电流流入、另一个流出，则I₃的大小为|I₂ - I₁|=|9mA -5mA|=4mA；
因此I₃的大小范围是4mA ≤ |I₃| ≤14mA。结合选项，只有14mA符合该范围，对应选项C。
【答案】
C
【知识点】
基尔霍夫电流定律、电路节点电流
【点评】
本题是基础电路题，核心是利用节点电流定律判断电流的可能取值，需掌握电流方向的分析方法，难度不大。
【难度系数】
0.6

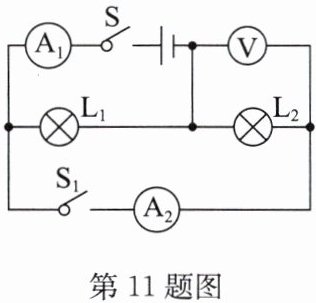

11. 如图所示电路,电源电压恒定,各元件位置不变.下列说法正确的是 (
A.只闭合开关S时,灯$\mathrm{L}_1$与$\mathrm{L}_2$串联,电流表$\mathrm{A}_1$可测出通过灯$\mathrm{L}_1$的电流
B.只闭合开关S时,只有灯$\mathrm{L}_1$工作,电压表无示数
C.闭合开关S、$\mathrm{S}_1$时,电压表能测出$\mathrm{L}_2$两端的电压,不能测出$\mathrm{L}_1$两端的电压
D.闭合开关S、$\mathrm{S}_1$时,若灯$\mathrm{L}_2$短路,则灯$\mathrm{L}_1$仍然能继续工作
B
)A.只闭合开关S时,灯$\mathrm{L}_1$与$\mathrm{L}_2$串联,电流表$\mathrm{A}_1$可测出通过灯$\mathrm{L}_1$的电流
B.只闭合开关S时,只有灯$\mathrm{L}_1$工作,电压表无示数
C.闭合开关S、$\mathrm{S}_1$时,电压表能测出$\mathrm{L}_2$两端的电压,不能测出$\mathrm{L}_1$两端的电压
D.闭合开关S、$\mathrm{S}_1$时,若灯$\mathrm{L}_2$短路,则灯$\mathrm{L}_1$仍然能继续工作
答案
11.B
解析
【分析】
要解决这道题，需分两种开关状态分析电路结构，结合串并联电路特点、电流表和电压表的作用逐一判断选项：
1. 只闭合开关S时：开关S₁断开，电流表A₂所在支路不通，电流仅能通过L₁形成回路；
2. 闭合开关S、S₁时：S₁闭合，A₂接入电路，此时L₁与L₂为并联关系，再结合短路的影响分析选项。
【解析】
选项A：只闭合开关S时，S₁断开，L₂所在支路未形成完整回路，只有L₁工作，并非L₁与L₂串联，A错误。
选项B：只闭合开关S时，电流路径为电源正极→S→A₁→L₁→电源负极，只有L₁工作；L₂支路无电流通过，两端无电压，并联在L₂两端的电压表无示数，B正确。
选项C：闭合开关S、S₁时，L₁与L₂并联，电压表并联在电源两端，既能测出L₂两端的电压，也能测出L₁两端的电压，C错误。
选项D：闭合开关S、S₁时，若L₂短路，会造成电源短路，L₁也会被短路，无法继续工作，D错误。
【答案】
B
【知识点】
串并联电路判断；电流表、电压表的使用
【点评】
本题考查电路的开关状态分析，核心是明确不同开关通断时的电路连接方式，需注意电流表相当于导线、电压表相当于开路，以及短路对电路的影响，是电路基础题型。
【难度系数】
0.5
要解决这道题，需分两种开关状态分析电路结构，结合串并联电路特点、电流表和电压表的作用逐一判断选项：
1. 只闭合开关S时：开关S₁断开，电流表A₂所在支路不通，电流仅能通过L₁形成回路；
2. 闭合开关S、S₁时：S₁闭合，A₂接入电路，此时L₁与L₂为并联关系，再结合短路的影响分析选项。
【解析】
选项A：只闭合开关S时，S₁断开，L₂所在支路未形成完整回路，只有L₁工作，并非L₁与L₂串联，A错误。
选项B：只闭合开关S时，电流路径为电源正极→S→A₁→L₁→电源负极，只有L₁工作；L₂支路无电流通过，两端无电压，并联在L₂两端的电压表无示数，B正确。
选项C：闭合开关S、S₁时，L₁与L₂并联，电压表并联在电源两端，既能测出L₂两端的电压，也能测出L₁两端的电压，C错误。
选项D：闭合开关S、S₁时，若L₂短路，会造成电源短路，L₁也会被短路，无法继续工作，D错误。
【答案】
B
【知识点】
串并联电路判断；电流表、电压表的使用
【点评】
本题考查电路的开关状态分析，核心是明确不同开关通断时的电路连接方式，需注意电流表相当于导线、电压表相当于开路，以及短路对电路的影响，是电路基础题型。
【难度系数】
0.5
二、填空题
12.简单电路是由电源、用电器、开关和导线组成的.给充电宝充电时,充电宝相当于简单电路中的
12.简单电路是由电源、用电器、开关和导线组成的.给充电宝充电时,充电宝相当于简单电路中的
用电器
;充电宝给手机充电时,充电宝相当于简单电路中的电源
.答案
12.用电器 电源
解析
【分析】首先明确简单电路的组成元件及各元件的作用：电源是提供电能的装置，用电器是消耗电能的装置，开关控制电路通断，导线输送电能。接下来分两种场景分析充电宝的角色：当给充电宝充电时，电能被充电宝消耗并转化为化学能储存，此时充电宝相当于消耗电能的用电器；当充电宝给手机充电时，充电宝向外提供电能，此时相当于电源。
【解析】1. 给充电宝充电时，电能转化为充电宝内部的化学能，充电宝消耗电能，符合用电器的特征，故相当于用电器；2. 充电宝给手机充电时，充电宝为手机提供电能，符合电源的特征，故相当于电源。
【答案】用电器 电源
【知识点】电路的组成；电源与用电器的区分
【点评】本题考查简单电路中电源和用电器的判断，需结合具体场景分析元件的作用，属于基础概念题，难度较低。
【难度系数】0.8
【解析】1. 给充电宝充电时，电能转化为充电宝内部的化学能，充电宝消耗电能，符合用电器的特征，故相当于用电器；2. 充电宝给手机充电时，充电宝为手机提供电能，符合电源的特征，故相当于电源。
【答案】用电器 电源
【知识点】电路的组成；电源与用电器的区分
【点评】本题考查简单电路中电源和用电器的判断，需结合具体场景分析元件的作用，属于基础概念题，难度较低。
【难度系数】0.8
13.教室里的日光灯之间是
并
联连接的，它们正常工作时两端电压为220
V；小彩灯扮靓了我们城市的夜景，细心的同学发现：一串小彩灯中若有一个熄灭后，其他灯依然发光，但若取下一个彩灯，则整串灯都会熄灭，小彩灯的连接方式是串联
。答案
13.并 220 串联
解析
【分析】
要解答本题，需结合串联、并联电路的特点，以及家庭电路的电压常识分析：首先明确并联电路各用电器独立工作、互不影响，串联电路各用电器互相影响；其次记住家庭照明电路的固定电压；最后根据小彩灯取下一个后整串熄灭的现象，判断电路连接方式。
【解析】
1. 教室里的日光灯，若其中一盏损坏，其他日光灯仍能正常工作，说明它们之间互不影响，根据并联电路“各支路用电器独立工作、互不影响”的特点，可知日光灯之间是并联连接；
2. 家庭照明电路的电压为220V，因此用电器正常工作时两端电压为220V；
3. 小彩灯取下一个后整串灯熄灭，说明电路中电流只有一条路径，一处断开整个电路断路，符合串联电路的特点，因此小彩灯的连接方式是串联。
【答案】
并 220 串联
【知识点】
串联与并联电路、家庭电路电压
【点评】
本题结合生活中的实际场景，考查电学基础知识点，将物理知识与生活实例结合，便于理解，属于基础题型。
【难度系数】
0.6
要解答本题，需结合串联、并联电路的特点，以及家庭电路的电压常识分析：首先明确并联电路各用电器独立工作、互不影响，串联电路各用电器互相影响；其次记住家庭照明电路的固定电压；最后根据小彩灯取下一个后整串熄灭的现象，判断电路连接方式。
【解析】
1. 教室里的日光灯，若其中一盏损坏，其他日光灯仍能正常工作，说明它们之间互不影响，根据并联电路“各支路用电器独立工作、互不影响”的特点，可知日光灯之间是并联连接；
2. 家庭照明电路的电压为220V，因此用电器正常工作时两端电压为220V；
3. 小彩灯取下一个后整串灯熄灭，说明电路中电流只有一条路径，一处断开整个电路断路，符合串联电路的特点，因此小彩灯的连接方式是串联。
【答案】
并 220 串联
【知识点】
串联与并联电路、家庭电路电压
【点评】
本题结合生活中的实际场景，考查电学基础知识点，将物理知识与生活实例结合，便于理解，属于基础题型。
【难度系数】
0.6
