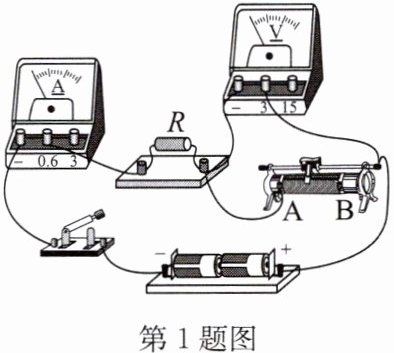

1. 在如图所示的电路中，电源电压保持不变，$R$为定值电阻. 闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由$\mathrm{B}$端向$\mathrm{A}$端移动的过程中 （
A.电流表的示数变大，电压表的示数变大
B.电流表的示数变小，电压表的示数变小
C.电流表的示数变小，电压表的示数变大
D.电流表的示数变大，电压表的示数变小
D
）A.电流表的示数变大，电压表的示数变大
B.电流表的示数变小，电压表的示数变小
C.电流表的示数变小，电压表的示数变大
D.电流表的示数变大，电压表的示数变小
答案
1.D
解析
【分析】首先明确电路连接：定值电阻R与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端电压。当滑片从B端向A端移动时，滑动变阻器接入电路的电阻减小，根据欧姆定律和串联电路的电压规律，逐步分析电流和电压表示数的变化：总电阻减小→电流增大→定值电阻两端电压增大→滑动变阻器两端电压减小，从而得出电表示数的变化情况。
【解析】1. 电路结构：由题图可知，定值电阻R与滑动变阻器串联，电流表测量电路中的总电流，电压表并联在滑动变阻器两端，测量滑动变阻器的电压。2. 滑动变阻器电阻变化：滑动变阻器接入电路的是A端接线柱和上方接线柱，当滑片由B端向A端移动时，接入电路的电阻丝长度变短，因此滑动变阻器接入电路的电阻$ R_{\mathrm{滑}} $变小。3. 电流表示数变化：电路总电阻$ R_{\mathrm{总}} = R + R_{\mathrm{滑}} $，电源电压$ U $不变，根据欧姆定律$ I = \frac{U}{R_{\mathrm{总}}} $，总电阻变小则电路中的电流$ I $变大，即电流表示数变大。4. 电压表示数变化：定值电阻R的电压$ U_R = IR $，由于电流$ I $变大、定值电阻R不变，所以$ U_R $变大；根据串联电路电压规律$ U = U_R + U_{\mathrm{滑}} $，电源电压$ U $不变，因此滑动变阻器两端的电压$ U_{\mathrm{滑}} = U - U_R $变小，即电压表示数变小。综上，电流表示数变大，电压表示数变小，对应选项D。
【答案】D
【知识点】串联电路电压规律、欧姆定律、滑动变阻器的使用
【点评】本题属于串联电路动态分析的基础题型，核心是理清电路连接方式，明确滑动变阻器接入电阻的变化，结合欧姆定律和串联电路电压规律分析电表示数变化，解题思路清晰，难度适中。
【难度系数】0.6
【解析】1. 电路结构：由题图可知，定值电阻R与滑动变阻器串联，电流表测量电路中的总电流，电压表并联在滑动变阻器两端，测量滑动变阻器的电压。2. 滑动变阻器电阻变化：滑动变阻器接入电路的是A端接线柱和上方接线柱，当滑片由B端向A端移动时，接入电路的电阻丝长度变短，因此滑动变阻器接入电路的电阻$ R_{\mathrm{滑}} $变小。3. 电流表示数变化：电路总电阻$ R_{\mathrm{总}} = R + R_{\mathrm{滑}} $，电源电压$ U $不变，根据欧姆定律$ I = \frac{U}{R_{\mathrm{总}}} $，总电阻变小则电路中的电流$ I $变大，即电流表示数变大。4. 电压表示数变化：定值电阻R的电压$ U_R = IR $，由于电流$ I $变大、定值电阻R不变，所以$ U_R $变大；根据串联电路电压规律$ U = U_R + U_{\mathrm{滑}} $，电源电压$ U $不变，因此滑动变阻器两端的电压$ U_{\mathrm{滑}} = U - U_R $变小，即电压表示数变小。综上，电流表示数变大，电压表示数变小，对应选项D。
【答案】D
【知识点】串联电路电压规律、欧姆定律、滑动变阻器的使用
【点评】本题属于串联电路动态分析的基础题型，核心是理清电路连接方式，明确滑动变阻器接入电阻的变化，结合欧姆定律和串联电路电压规律分析电表示数变化，解题思路清晰，难度适中。
【难度系数】0.6
2. 如图所示,电路中电源电压保持不变,闭合开关S后,滑动变阻器滑片P向左移动时,下列说法正确的是（
A.电流表示数变小
B.电压表示数变大
C.小灯泡变得更亮
D.电路的总电流变大
D
）A.电流表示数变小
B.电压表示数变大
C.小灯泡变得更亮
D.电路的总电流变大
答案
2.D
解析
【分析】
首先明确电路连接方式：灯泡L与滑动变阻器并联，电压表V测量电源电压，电流表A测量滑动变阻器支路的电流。解题时需结合并联电路的特点、欧姆定律分析滑片移动时各物理量的变化：电源电压不变，并联支路电压等于电源电压，各支路独立工作；滑片左移时滑动变阻器接入电阻变小，据此分析各选项。
【解析】
1. 电路分析：由图可知，灯泡L与滑动变阻器并联，电压表V测电源电压，电流表A测滑动变阻器支路电流。
2. 电压表示数判断：电源电压保持不变，因此电压表示数始终等于电源电压，不会变化，故B选项错误。
3. 灯泡亮度判断：并联电路中各支路电压等于电源电压，灯泡两端电压不变，灯泡电阻不变，根据$P=\frac{U^2}{R}$，灯泡实际功率不变，亮度不变，故C选项错误。
4. 电流表示数判断：滑片P向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律$I=\frac{U}{R}$，滑动变阻器支路电流变大，即电流表示数变大，故A选项错误。
5. 总电流判断：并联电路干路电流等于各支路电流之和，灯泡支路电流不变，滑动变阻器支路电流变大，因此电路总电流变大，故D选项正确。
【答案】
D
【知识点】
并联电路特点、欧姆定律、电路动态分析
【点评】
本题为基础电路动态分析题，核心是理清并联电路的规律，明确电表测量对象，结合滑片移动对电阻的影响分析各物理量变化，需掌握欧姆定律和并联电路的电流、电压特点。
【难度系数】
0.5
首先明确电路连接方式：灯泡L与滑动变阻器并联，电压表V测量电源电压，电流表A测量滑动变阻器支路的电流。解题时需结合并联电路的特点、欧姆定律分析滑片移动时各物理量的变化：电源电压不变，并联支路电压等于电源电压，各支路独立工作；滑片左移时滑动变阻器接入电阻变小，据此分析各选项。
【解析】
1. 电路分析：由图可知，灯泡L与滑动变阻器并联，电压表V测电源电压，电流表A测滑动变阻器支路电流。
2. 电压表示数判断：电源电压保持不变，因此电压表示数始终等于电源电压，不会变化，故B选项错误。
3. 灯泡亮度判断：并联电路中各支路电压等于电源电压，灯泡两端电压不变，灯泡电阻不变，根据$P=\frac{U^2}{R}$，灯泡实际功率不变，亮度不变，故C选项错误。
4. 电流表示数判断：滑片P向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律$I=\frac{U}{R}$，滑动变阻器支路电流变大，即电流表示数变大，故A选项错误。
5. 总电流判断：并联电路干路电流等于各支路电流之和，灯泡支路电流不变，滑动变阻器支路电流变大，因此电路总电流变大，故D选项正确。
【答案】
D
【知识点】
并联电路特点、欧姆定律、电路动态分析
【点评】
本题为基础电路动态分析题，核心是理清并联电路的规律，明确电表测量对象，结合滑片移动对电阻的影响分析各物理量变化，需掌握欧姆定律和并联电路的电流、电压特点。
【难度系数】
0.5

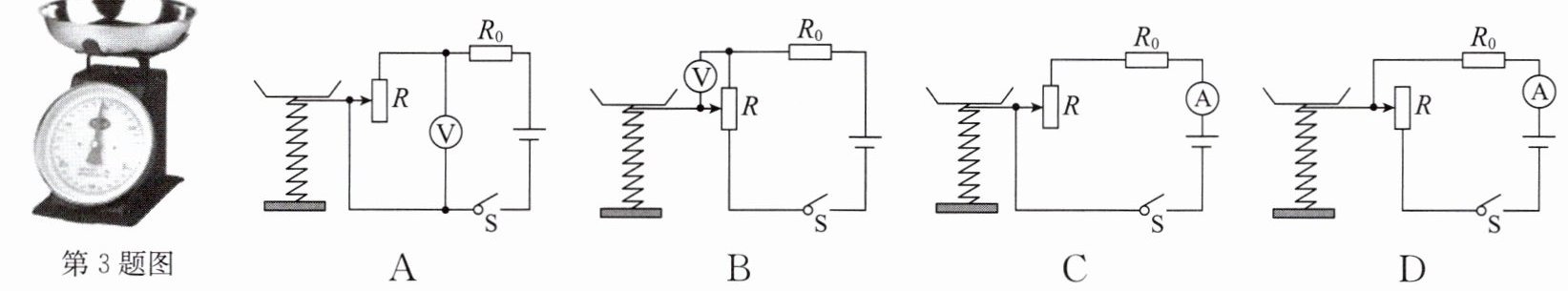

3.学习了《质量测量工具的进化》的STEAM课程，小敏认识并使用了如图所示的台秤，发现指针偏转角度与所测物体的质量成正比.根据台秤示数变化规律，小敏想选用电流表或电压表的示数来反映所测物体质量的大小，设计的电路最合理的是 （
第3题图 A B C D
B
）第3题图 A B C D
答案
3.B
解析
【分析】要选择能通过电表示数反映台秤所测物体质量的电路，需满足：台秤质量变化时，电表示数随质量变化且变化规律合理。当物体质量增大时，台秤滑片向下移动，需结合滑动变阻器的接入情况，判断电流表或电压表示数是否随质量成正比变化。
【解析】
选项A：滑动变阻器R全部接入电路，电路总电阻不变，电源电压不变，由欧姆定律可知电路电流恒定，电压表测R两端电压，示数不变，无法反映质量变化，不合理。
选项B：滑动变阻器R全部接入电路，电路总电阻不变，电路电流$I=\frac{U}{R+R_0}$恒定；电压表测滑片上方R部分的电压，当质量增大，滑片向下移动，滑片上方R的电阻变大，由$U=IR$可知，电压表示数随电阻增大而变大，且电压表示数与滑片移动距离（即质量）成正比，符合要求，合理。
选项C：滑动变阻器R全部接入电路，电路总电阻不变，电流恒定，电流表的示数不变，无法反映质量变化，不合理。
选项D：滑动变阻器R全部接入电路，电路总电阻不变，电流恒定，电流表的示数不变，无法反映质量变化，不合理。
【答案】B
【知识点】欧姆定律、电路动态分析
【点评】本题结合台秤的工作原理，考查欧姆定律在电路动态分析中的实际应用，需明确滑动变阻器的接入方式，判断电表示数与质量的对应关系。
【难度系数】0.5
【解析】
选项A：滑动变阻器R全部接入电路，电路总电阻不变，电源电压不变，由欧姆定律可知电路电流恒定，电压表测R两端电压，示数不变，无法反映质量变化，不合理。
选项B：滑动变阻器R全部接入电路，电路总电阻不变，电路电流$I=\frac{U}{R+R_0}$恒定；电压表测滑片上方R部分的电压，当质量增大，滑片向下移动，滑片上方R的电阻变大，由$U=IR$可知，电压表示数随电阻增大而变大，且电压表示数与滑片移动距离（即质量）成正比，符合要求，合理。
选项C：滑动变阻器R全部接入电路，电路总电阻不变，电流恒定，电流表的示数不变，无法反映质量变化，不合理。
选项D：滑动变阻器R全部接入电路，电路总电阻不变，电流恒定，电流表的示数不变，无法反映质量变化，不合理。
【答案】B
【知识点】欧姆定律、电路动态分析
【点评】本题结合台秤的工作原理，考查欧姆定律在电路动态分析中的实际应用，需明确滑动变阻器的接入方式，判断电表示数与质量的对应关系。
【难度系数】0.5
4. 如图所示是酒精浓度检测仪的简化电路图.电源电压保持不变，$R_1$为定值电阻，$R_2$为酒精气体传感器，其阻值随酒精气体浓度的增大而减小.闭合开关S，饮酒后的驾驶员对着$R_2$呼出气体，酒精气体浓度增大，则
（
A.电路中总电阻增大
B.电流表A的示数增大
C.电压表V的示数减小
D.电流表A的示数减小
（
B
）A.电路中总电阻增大
B.电流表A的示数增大
C.电压表V的示数减小
D.电流表A的示数减小
答案
4.B
解析
【分析】首先明确电路结构：$R_1$与$R_2$串联，电流表测电路总电流，电压表测定值电阻$R_1$两端的电压。根据题意，酒精浓度增大时，酒精气体传感器$R_2$的阻值减小，结合串联电路总电阻规律、欧姆定律，分析电流和电压的变化，进而判断各选项的正误。
【解析】由电路图可知，$R_1$与$R_2$串联，电流表测电路中的电流，电压表测$R_1$两端的电压。当酒精气体浓度增大时，酒精气体传感器$R_2$的阻值减小，电路的总电阻$R_总 = R_1 + R_2$，因此总电阻减小。电源电压$U$保持不变，根据欧姆定律$I=\frac{U}{R_总}$，电路中的电流$I$增大，即电流表$\mathrm{A}$的示数增大，故B正确，D错误；总电阻减小，A选项“电路中总电阻增大”错误；定值电阻$R_1$的阻值不变，由$U_1=IR_1$可知，$R_1$两端的电压增大，即电压表$\mathrm{V}$的示数增大，故C选项“电压表$\mathrm{V}$的示数减小”错误。综上，答案为B。
【答案】B
【知识点】串联电路特点、欧姆定律应用
【点评】本题为动态电路分析题，核心是利用串联电路电阻规律和欧姆定律，结合传感器电阻变化分析电表示数变化，属于基础题型，侧重对基本规律的应用。
【难度系数】0.3
【解析】由电路图可知，$R_1$与$R_2$串联，电流表测电路中的电流，电压表测$R_1$两端的电压。当酒精气体浓度增大时，酒精气体传感器$R_2$的阻值减小，电路的总电阻$R_总 = R_1 + R_2$，因此总电阻减小。电源电压$U$保持不变，根据欧姆定律$I=\frac{U}{R_总}$，电路中的电流$I$增大，即电流表$\mathrm{A}$的示数增大，故B正确，D错误；总电阻减小，A选项“电路中总电阻增大”错误；定值电阻$R_1$的阻值不变，由$U_1=IR_1$可知，$R_1$两端的电压增大，即电压表$\mathrm{V}$的示数增大，故C选项“电压表$\mathrm{V}$的示数减小”错误。综上，答案为B。
【答案】B
【知识点】串联电路特点、欧姆定律应用
【点评】本题为动态电路分析题，核心是利用串联电路电阻规律和欧姆定律，结合传感器电阻变化分析电表示数变化，属于基础题型，侧重对基本规律的应用。
【难度系数】0.3
