一、选择题
1. 下列有关电路的说法，错误的是（
A.电源是把电能转化为其他形式的能的装置
B.用电器是利用电能进行工作的装置
C.导线的作用是形成电流的路径
D.开关的作用是控制电路的通和断
1. 下列有关电路的说法，错误的是（
A
）A.电源是把电能转化为其他形式的能的装置
B.用电器是利用电能进行工作的装置
C.导线的作用是形成电流的路径
D.开关的作用是控制电路的通和断
答案
1.A
解析
【分析】
这道题要求选出关于电路相关说法错误的选项，解题时首先要明确题目要求是甄别错误表述，再回忆电路四大基本组成部分（电源、用电器、导线、开关）各自的功能和能量转化特点，逐个选项比对验证：先梳理每个元件的核心作用，重点核对电源的能量转化逻辑，区分电源和用电器的能量转化方向，最终找出表述错误的选项。
【解析】
我们逐一分析每个选项：
1. 选项A：电源是为电路提供电能的装置，工作过程是将其他形式的能转化为电能，例如干电池将化学能转化为电能、发电机将机械能转化为电能，并非把电能转化为其他形式的能，该表述错误。
2. 选项B：用电器工作时消耗电能，将电能转化为其他形式的能（如电灯将电能转化为光能和内能），是利用电能进行工作的装置，表述正确。
3. 选项C：导线用于连接电路各元件，作用是为电流提供流通的路径，表述正确。
4. 选项D：开关的核心功能就是控制电路的接通与断开，以此控制用电器的工作状态，表述正确。
综上，错误的是A选项。
【答案】A
【知识点】电路的组成及作用
【点评】
本题属于电路入门的基础概念辨析题，易错点是混淆电源和用电器的能量转化方向，不少同学会误把电源的能量转化记反，解题时要明确“提供电能”对应其他形式能转电能，“消耗电能”对应电能转其他形式能，就能快速区分正误。
【难度系数】0.8
这道题要求选出关于电路相关说法错误的选项，解题时首先要明确题目要求是甄别错误表述，再回忆电路四大基本组成部分（电源、用电器、导线、开关）各自的功能和能量转化特点，逐个选项比对验证：先梳理每个元件的核心作用，重点核对电源的能量转化逻辑，区分电源和用电器的能量转化方向，最终找出表述错误的选项。
【解析】
我们逐一分析每个选项：
1. 选项A：电源是为电路提供电能的装置，工作过程是将其他形式的能转化为电能，例如干电池将化学能转化为电能、发电机将机械能转化为电能，并非把电能转化为其他形式的能，该表述错误。
2. 选项B：用电器工作时消耗电能，将电能转化为其他形式的能（如电灯将电能转化为光能和内能），是利用电能进行工作的装置，表述正确。
3. 选项C：导线用于连接电路各元件，作用是为电流提供流通的路径，表述正确。
4. 选项D：开关的核心功能就是控制电路的接通与断开，以此控制用电器的工作状态，表述正确。
综上，错误的是A选项。
【答案】A
【知识点】电路的组成及作用
【点评】
本题属于电路入门的基础概念辨析题，易错点是混淆电源和用电器的能量转化方向，不少同学会误把电源的能量转化记反，解题时要明确“提供电能”对应其他形式能转电能，“消耗电能”对应电能转其他形式能，就能快速区分正误。
【难度系数】0.8
2.汽车转向前，司机会拨动转向横杆，同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，下列说法正确的是（
A.两灯一定是串联
B.两灯不一定是并联
C.两灯两端的电压一定相等
D.通过两灯的电流一定相等
C
）A.两灯一定是串联
B.两灯不一定是并联
C.两灯两端的电压一定相等
D.通过两灯的电流一定相等
答案
2.C
解析
【分析】
拿到这道题我们首先要明确解题思路：第一步先根据串并联电路的核心特性判断两个转向灯的连接方式，串联电路的用电器互相影响，一个断路后其余用电器都无法工作；并联电路各支路用电器独立工作、互不影响。题目明确给出一个灯损坏后另一个仍能正常工作，由此可以直接确定两灯的连接类型，之后再结合并联电路的电压、电流规律逐一验证每个选项的正误即可。
【解析】
解：
1. 先确定连接方式：由题意可知，两个转向灯工作时互不影响，其中一个损坏另一个仍能正常工作，因此两灯一定是并联的，转向横杆相当于接在干路的总开关，可以同时控制两个灯的通断。
2. 逐一分析选项：
A选项：两灯一定是串联，和推导结论矛盾，A错误；
B选项：两灯不一定是并联，不符合推导结果，两灯必然为并联，B错误；
C选项：并联电路的核心规律是各支路两端电压相等，都等于电源电压，因此两灯两端的电压一定相等，C正确；
D选项：并联电路中各支路的电流大小由支路用电器的电阻决定，只有两个转向灯规格完全相同时，通过两灯的电流才相等，若规格不同则电流不同，因此通过两灯的电流不一定相等，D错误。
综上，本题选C。
【答案】
C
【知识点】
串并联电路判断；并联电路电压规律；并联电路电流规律
【点评】
本题是电路基础部分的常考题型，易错点在于很多同学会误认为“同时亮、同时灭”的用电器一定是串联，忽略了并联电路的干路总开关同样可以实现同时控制所有支路用电器；另外要注意区分并联电路的特性：并联支路电压一定相等，但电流是否相等由用电器规格决定，不要混淆串并联的电流、电压规律。
【难度系数】
0.7
拿到这道题我们首先要明确解题思路：第一步先根据串并联电路的核心特性判断两个转向灯的连接方式，串联电路的用电器互相影响，一个断路后其余用电器都无法工作；并联电路各支路用电器独立工作、互不影响。题目明确给出一个灯损坏后另一个仍能正常工作，由此可以直接确定两灯的连接类型，之后再结合并联电路的电压、电流规律逐一验证每个选项的正误即可。
【解析】
解：
1. 先确定连接方式：由题意可知，两个转向灯工作时互不影响，其中一个损坏另一个仍能正常工作，因此两灯一定是并联的，转向横杆相当于接在干路的总开关，可以同时控制两个灯的通断。
2. 逐一分析选项：
A选项：两灯一定是串联，和推导结论矛盾，A错误；
B选项：两灯不一定是并联，不符合推导结果，两灯必然为并联，B错误；
C选项：并联电路的核心规律是各支路两端电压相等，都等于电源电压，因此两灯两端的电压一定相等，C正确；
D选项：并联电路中各支路的电流大小由支路用电器的电阻决定，只有两个转向灯规格完全相同时，通过两灯的电流才相等，若规格不同则电流不同，因此通过两灯的电流不一定相等，D错误。
综上，本题选C。
【答案】
C
【知识点】
串并联电路判断；并联电路电压规律；并联电路电流规律
【点评】
本题是电路基础部分的常考题型，易错点在于很多同学会误认为“同时亮、同时灭”的用电器一定是串联，忽略了并联电路的干路总开关同样可以实现同时控制所有支路用电器；另外要注意区分并联电路的特性：并联支路电压一定相等，但电流是否相等由用电器规格决定，不要混淆串并联的电流、电压规律。
【难度系数】
0.7
3. 家庭照明用的电灯之间是并联的，下列情况中可作为判断依据的是（
A.闭合开关，电灯会发光
B.熄灭任何一只电灯，都不会影响其他电灯的亮与灭
C.断开总开关，所有电灯会熄灭
D.只有把接线情况整理清楚，才能进行判断
B
）A.闭合开关，电灯会发光
B.熄灭任何一只电灯，都不会影响其他电灯的亮与灭
C.断开总开关，所有电灯会熄灭
D.只有把接线情况整理清楚，才能进行判断
答案
3.B
解析
【分析】
解题时首先要明确串联和并联电路最核心的特性差异：串联电路的所有用电器相互影响，任意一个用电器断路，整个电路都处于断路状态，其余用电器都无法工作；并联电路各支路的用电器独立工作，互不干扰。接下来我们逐一对照选项排查，排除所有串联电路也能出现的现象，剩下符合并联独有特征的选项就是正确答案。
【解析】
A选项：无论电灯是串联连接还是并联连接，只要闭合开关形成通路，电灯都可以正常发光，该现象无法证明电灯的连接方式为并联，A错误。
B选项：熄灭任意一只电灯，该支路就处于断路状态，其余电灯的工作完全不受影响，说明所有电灯之间互不干扰，这是并联电路独有的工作特征，可以作为判断电灯为并联的依据，B正确。
C选项：串联电路的开关本身就可以控制所有用电器的通断，并联电路干路的总开关也可以同时控制所有电灯的通断，因此断开总开关所有电灯熄灭的现象，无法证明电灯是并联，C错误。
D选项：不需要拆解理清内部接线，直接通过用电器之间是否互相影响的工作特性，就可以判断电路的连接方式，D错误。
【答案】
B
【知识点】
串并联电路特点，电路连接方式判断
【点评】
本题是电路连接方式判断的基础题，易错点是容易误将“总开关控制所有用电器”作为并联的判断依据，要牢记串并联最本质的区别就是用电器之间是否相互影响，这是判断连接方式最核心的标准。
【难度系数】
0.8
解题时首先要明确串联和并联电路最核心的特性差异：串联电路的所有用电器相互影响，任意一个用电器断路，整个电路都处于断路状态，其余用电器都无法工作；并联电路各支路的用电器独立工作，互不干扰。接下来我们逐一对照选项排查，排除所有串联电路也能出现的现象，剩下符合并联独有特征的选项就是正确答案。
【解析】
A选项：无论电灯是串联连接还是并联连接，只要闭合开关形成通路，电灯都可以正常发光，该现象无法证明电灯的连接方式为并联，A错误。
B选项：熄灭任意一只电灯，该支路就处于断路状态，其余电灯的工作完全不受影响，说明所有电灯之间互不干扰，这是并联电路独有的工作特征，可以作为判断电灯为并联的依据，B正确。
C选项：串联电路的开关本身就可以控制所有用电器的通断，并联电路干路的总开关也可以同时控制所有电灯的通断，因此断开总开关所有电灯熄灭的现象，无法证明电灯是并联，C错误。
D选项：不需要拆解理清内部接线，直接通过用电器之间是否互相影响的工作特性，就可以判断电路的连接方式，D错误。
【答案】
B
【知识点】
串并联电路特点，电路连接方式判断
【点评】
本题是电路连接方式判断的基础题，易错点是容易误将“总开关控制所有用电器”作为并联的判断依据，要牢记串并联最本质的区别就是用电器之间是否相互影响，这是判断连接方式最核心的标准。
【难度系数】
0.8

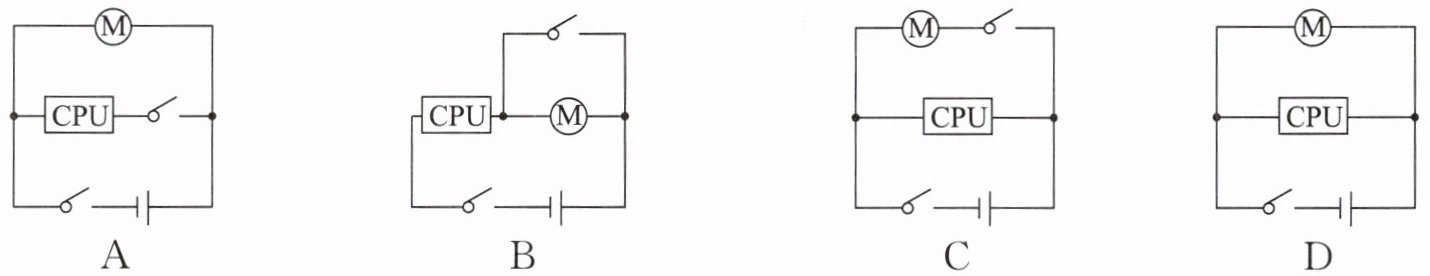

4.(2024·亭湖区模拟)2023年11月28日,新一代国产 CPU 龙芯 3A6000 在北京发布,性能达到国际主流产品水平.电脑 CPU 工作时会不断发热,为了保证 CPU 不被烧坏,当温度上升到某一值时,外接电风扇(用 M 表示)工作辅助降温,下列四个电路图中符合要求的是 （
C
）答案
4.C
解析
【分析】
首先明确题目对应的工作逻辑：电脑通电后CPU就需要正常运行，当CPU温度升高到指定阈值时，电风扇M才启动辅助降温，说明两个用电器为并联关系，CPU通电就工作、不受额外支路开关控制，电动机M需要独立的开关控制通断，且两者工作互不干扰。接下来逐个排查选项：A选项总开关闭合后M直接工作，CPU需要额外闭合支路开关才启动，不符合CPU优先工作的需求；B选项开关闭合后会短路电动机M，逻辑完全错误；C选项CPU直接并联在电源两端，M所在支路有独立开关，完全符合需求；D选项CPU和M没有单独支路开关，通电后两者同时工作，无法实现温度达标后M才启动的要求，最终确定正确选项。
【解析】
先梳理电路设计的核心要求：
1. 电路接通电源后CPU必须立刻工作，保障电脑正常运行；
2. 电风扇M仅在CPU温度达到设定值时才启动，需要独立开关控制，且M工作时不能影响CPU的正常供电。
逐一验证选项：
选项A：总开关闭合后电动机M直接接入电源开始工作，CPU所在支路断开时CPU不工作，不符合CPU优先工作的设计需求，错误。
选项B：CPU串联在干路中，上方开关与电动机M并联，开关闭合后M被短路，无法转动，不符合功能要求，错误。
选项C：CPU直接并联在电源两端，总开关闭合后CPU立刻通电运行；电动机M所在支路串联独立开关，仅当温度触发该开关闭合时，M才通电启动辅助降温，两个用电器互不影响，完全符合设计要求，正确。
选项D：CPU和电动机M并联，两条支路均无独立控制开关，总开关闭合后两者同时工作，无法实现温度升高后M才启动的功能，错误。
【答案】C
【知识点】并联电路特点，实用电路设计
【点评】本题结合生活中电脑散热的实际场景考察电路设计，核心利用并联电路各支路独立工作、互不影响的特性，解题时先明确两个用电器的工作先后逻辑，再逐一排查电路是否符合需求，即可快速排除错误选项。
【难度系数】0.7
首先明确题目对应的工作逻辑：电脑通电后CPU就需要正常运行，当CPU温度升高到指定阈值时，电风扇M才启动辅助降温，说明两个用电器为并联关系，CPU通电就工作、不受额外支路开关控制，电动机M需要独立的开关控制通断，且两者工作互不干扰。接下来逐个排查选项：A选项总开关闭合后M直接工作，CPU需要额外闭合支路开关才启动，不符合CPU优先工作的需求；B选项开关闭合后会短路电动机M，逻辑完全错误；C选项CPU直接并联在电源两端，M所在支路有独立开关，完全符合需求；D选项CPU和M没有单独支路开关，通电后两者同时工作，无法实现温度达标后M才启动的要求，最终确定正确选项。
【解析】
先梳理电路设计的核心要求：
1. 电路接通电源后CPU必须立刻工作，保障电脑正常运行；
2. 电风扇M仅在CPU温度达到设定值时才启动，需要独立开关控制，且M工作时不能影响CPU的正常供电。
逐一验证选项：
选项A：总开关闭合后电动机M直接接入电源开始工作，CPU所在支路断开时CPU不工作，不符合CPU优先工作的设计需求，错误。
选项B：CPU串联在干路中，上方开关与电动机M并联，开关闭合后M被短路，无法转动，不符合功能要求，错误。
选项C：CPU直接并联在电源两端，总开关闭合后CPU立刻通电运行；电动机M所在支路串联独立开关，仅当温度触发该开关闭合时，M才通电启动辅助降温，两个用电器互不影响，完全符合设计要求，正确。
选项D：CPU和电动机M并联，两条支路均无独立控制开关，总开关闭合后两者同时工作，无法实现温度升高后M才启动的功能，错误。
【答案】C
【知识点】并联电路特点，实用电路设计
【点评】本题结合生活中电脑散热的实际场景考察电路设计，核心利用并联电路各支路独立工作、互不影响的特性，解题时先明确两个用电器的工作先后逻辑，再逐一排查电路是否符合需求，即可快速排除错误选项。
【难度系数】0.7

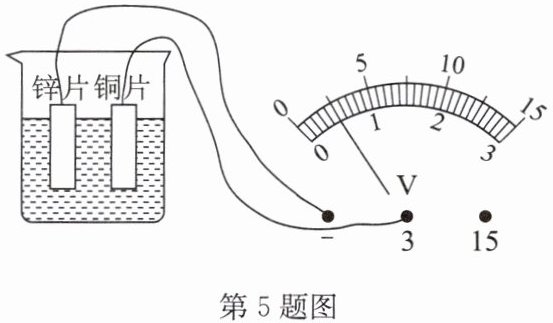

5. 在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个电池. 试着用电压表测量这个自制电池的电压,如图所示.下列说法正确的是（
A.锌片是电池的正极
B.该电池的电压是 3V
C.电压表所用量程的分度值是 0.5V
D.两个相同的电池串联后可提供更高的电压
D
）A.锌片是电池的正极
B.该电池的电压是 3V
C.电压表所用量程的分度值是 0.5V
D.两个相同的电池串联后可提供更高的电压
答案
5.D
解析
【分析】
我们可以结合电压表使用规则、电池相关知识点逐个选项判断：
1. 首先回忆电压表的使用要求：电流必须从正接线柱流入、负接线柱流出，图中电压表负接线柱连接锌片，正接线柱连接铜片，说明电流从铜片流出进入电压表正接线柱，因此铜片是电池正极，锌片是负极，可直接判断A错误。
2. 观察电压表接线柱，接线接的是“-”和“3”，说明选用的是0~3V量程，该量程下每大格代表1V，每大格分为10小格，分度值是0.1V，指针指向0.6V位置，因此B选项说电压是3V、C选项说分度值是0.5V的描述都不符合实际情况。
3. 根据串联电路电压规律，串联电池组的总电压等于各节电池电压之和，因此两个相同的电池串联后总电压是单节电池的2倍，确实可以提供更高的电压，D正确。
【解析】
我们逐一分析选项：
A. 电压表使用时电流从正接线柱流入、负接线柱流出，图中锌片连接电压表的负接线柱，说明锌片是电池的负极，A错误；
B. 电压表选用的是0~3V量程，示数约为0.6V，不是3V，B错误；
C. 电压表0~3V量程的分度值是0.1V，0~15V量程的分度值才是0.5V，本题电压表使用的是0~3V量程，C错误；
D. 串联电池组的总电压等于各节电池电压之和，两个相同的电池串联后总电压大于单节电池电压，可以提供更高的电压，D正确。
【答案】D
【知识点】电压表读数，串联电压规律，电源正负极判断
【点评】
本题结合自制盐水电池的生活化情景，考察电压表的使用和基础串并联电压规律，易错点是误将0~15V量程的分度值套用到本题中，解题时要先通过电压表的接线柱确认所选量程，再进行后续的读数和判断。
【难度系数】
0.8
我们可以结合电压表使用规则、电池相关知识点逐个选项判断：
1. 首先回忆电压表的使用要求：电流必须从正接线柱流入、负接线柱流出，图中电压表负接线柱连接锌片，正接线柱连接铜片，说明电流从铜片流出进入电压表正接线柱，因此铜片是电池正极，锌片是负极，可直接判断A错误。
2. 观察电压表接线柱，接线接的是“-”和“3”，说明选用的是0~3V量程，该量程下每大格代表1V，每大格分为10小格，分度值是0.1V，指针指向0.6V位置，因此B选项说电压是3V、C选项说分度值是0.5V的描述都不符合实际情况。
3. 根据串联电路电压规律，串联电池组的总电压等于各节电池电压之和，因此两个相同的电池串联后总电压是单节电池的2倍，确实可以提供更高的电压，D正确。
【解析】
我们逐一分析选项：
A. 电压表使用时电流从正接线柱流入、负接线柱流出，图中锌片连接电压表的负接线柱，说明锌片是电池的负极，A错误；
B. 电压表选用的是0~3V量程，示数约为0.6V，不是3V，B错误；
C. 电压表0~3V量程的分度值是0.1V，0~15V量程的分度值才是0.5V，本题电压表使用的是0~3V量程，C错误；
D. 串联电池组的总电压等于各节电池电压之和，两个相同的电池串联后总电压大于单节电池电压，可以提供更高的电压，D正确。
【答案】D
【知识点】电压表读数，串联电压规律，电源正负极判断
【点评】
本题结合自制盐水电池的生活化情景，考察电压表的使用和基础串并联电压规律，易错点是误将0~15V量程的分度值套用到本题中，解题时要先通过电压表的接线柱确认所选量程，再进行后续的读数和判断。
【难度系数】
0.8

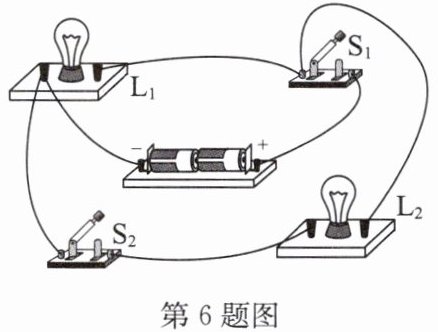

6. 关于如图所示的实物电路，在$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合后，下列说法正确的是（
A.通过$\mathrm{L}_{1}$与$\mathrm{L}_{2}$的电流一定相等
B.通过$\mathrm{L}_{1}$与$\mathrm{L}_{2}$的电流一定不相等
C.$\mathrm{L}_{1}$与$\mathrm{L}_{2}$两端的电压一定相等
D.$\mathrm{L}_{1}$与$\mathrm{L}_{2}$两端的电压之和等于电源电压
C
）A.通过$\mathrm{L}_{1}$与$\mathrm{L}_{2}$的电流一定相等
B.通过$\mathrm{L}_{1}$与$\mathrm{L}_{2}$的电流一定不相等
C.$\mathrm{L}_{1}$与$\mathrm{L}_{2}$两端的电压一定相等
D.$\mathrm{L}_{1}$与$\mathrm{L}_{2}$两端的电压之和等于电源电压
答案
6.C
解析
【分析】
首先我们先梳理开关都闭合时的电流路径，判断电路连接方式：从电源正极出发，电流经过S₁后会分成两条独立的支路，一条支路直接经过L₁回到电源负极，另一条支路依次经过L₂、S₂回到电源负极，由此可以确定L₁和L₂是并联关系。接下来结合并联电路的规律逐一分析选项：并联电路的核心特点是各支路两端电压都相等，且等于电源电压；而支路的电流大小由灯泡的规格（电阻）决定，只有两灯泡规格完全相同时电流才相等，没有明确说明灯泡规格的前提下，无法判定两支路电流一定相等或者一定不等，最后对照选项就能选出正确结论。
【解析】
当S₁、S₂都闭合后，电流从电源正极流出，经S₁后分为两条独立路径：
路径1：电源正极→S₁→L₁→电源负极
路径2：电源正极→S₁→L₂→S₂→电源负极
因此L₁与L₂为并联连接，逐一判断选项：
1. 选项A：若两个灯泡规格不同，两支路电压相等但电阻不同，根据I=U/R，通过L₁和L₂的电流不相等，因此“通过两灯的电流一定相等”的结论不成立，A错误。
2. 选项B：若两个灯泡规格完全相同，两支路电阻相等、电压相等，由I=U/R可知通过两灯的电流相等，因此“通过两灯的电流一定不相等”的结论不成立，B错误。
3. 选项C：根据并联电路的电压规律，并联电路中所有支路两端的电压都相等，因此L₁与L₂两端的电压一定相等，C正确。
4. 选项D：并联电路中两灯的电压都等于电源电压，“两灯电压之和等于电源电压”是串联电路的电压特点，不符合本题并联电路的规律，D错误。
【答案】C
【知识点】
并联电路电压规律，电路连接识别
【点评】
本题属于电路基础题，易错点是忽略灯泡规格未知的前提，误判两支路的电流关系。解题核心是先正确识别并联电路，再结合并联电路的电压、电流特点逐一排除错误选项，要明确：没有给出灯泡规格的前提下，并联支路的电流大小是不确定的。
【难度系数】
0.8
首先我们先梳理开关都闭合时的电流路径，判断电路连接方式：从电源正极出发，电流经过S₁后会分成两条独立的支路，一条支路直接经过L₁回到电源负极，另一条支路依次经过L₂、S₂回到电源负极，由此可以确定L₁和L₂是并联关系。接下来结合并联电路的规律逐一分析选项：并联电路的核心特点是各支路两端电压都相等，且等于电源电压；而支路的电流大小由灯泡的规格（电阻）决定，只有两灯泡规格完全相同时电流才相等，没有明确说明灯泡规格的前提下，无法判定两支路电流一定相等或者一定不等，最后对照选项就能选出正确结论。
【解析】
当S₁、S₂都闭合后，电流从电源正极流出，经S₁后分为两条独立路径：
路径1：电源正极→S₁→L₁→电源负极
路径2：电源正极→S₁→L₂→S₂→电源负极
因此L₁与L₂为并联连接，逐一判断选项：
1. 选项A：若两个灯泡规格不同，两支路电压相等但电阻不同，根据I=U/R，通过L₁和L₂的电流不相等，因此“通过两灯的电流一定相等”的结论不成立，A错误。
2. 选项B：若两个灯泡规格完全相同，两支路电阻相等、电压相等，由I=U/R可知通过两灯的电流相等，因此“通过两灯的电流一定不相等”的结论不成立，B错误。
3. 选项C：根据并联电路的电压规律，并联电路中所有支路两端的电压都相等，因此L₁与L₂两端的电压一定相等，C正确。
4. 选项D：并联电路中两灯的电压都等于电源电压，“两灯电压之和等于电源电压”是串联电路的电压特点，不符合本题并联电路的规律，D错误。
【答案】C
【知识点】
并联电路电压规律，电路连接识别
【点评】
本题属于电路基础题，易错点是忽略灯泡规格未知的前提，误判两支路的电流关系。解题核心是先正确识别并联电路，再结合并联电路的电压、电流特点逐一排除错误选项，要明确：没有给出灯泡规格的前提下，并联支路的电流大小是不确定的。
【难度系数】
0.8
