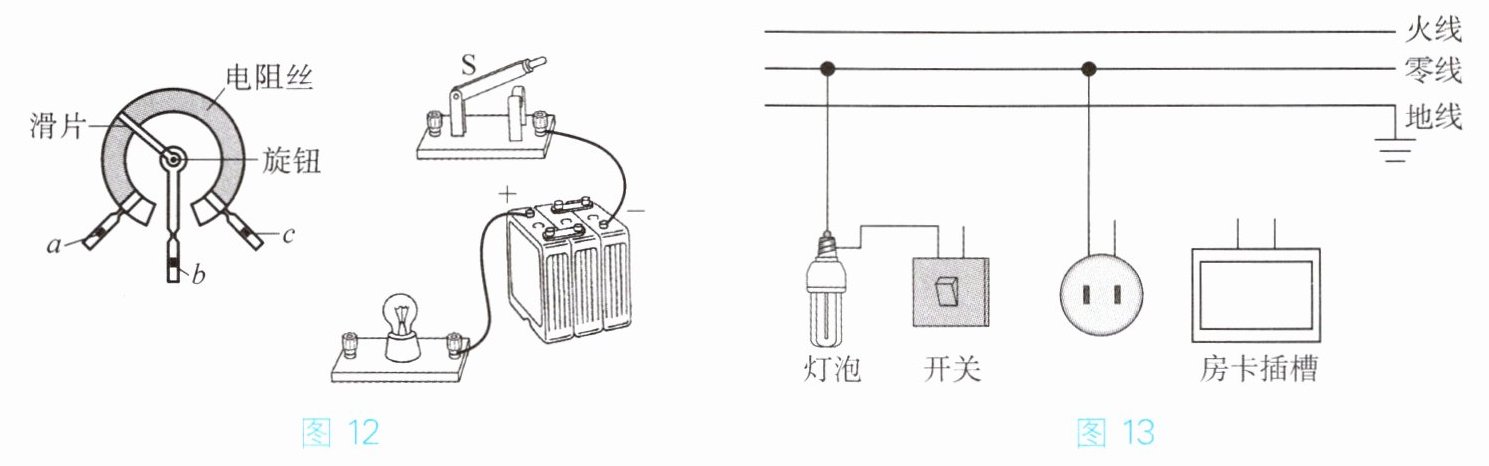

20. 图12是某同学设计的可调光电路,请用笔画线表示导线,将图中的实物电路连接完整。要求：闭合开关$S$后,逆时针旋转旋钮时灯泡变亮。

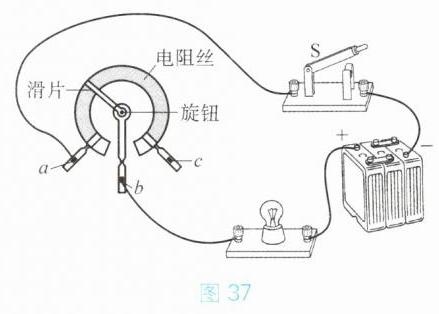

如图 37 所示

21. 宾馆的客房一般都配有房卡,通常只有把房卡插入插槽,房间的电路才能接通；再闭合开关,房间内的灯才能亮。请将图13中房间的简化电路补充完整。

如图 38 所示

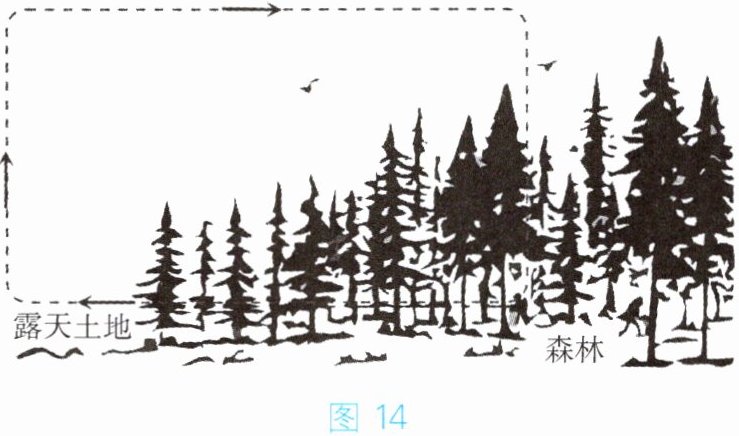

22. 晴天,在森林中迷路时,因森林中含有大量水分,利用风向也能走出森林。图14中虚线为空气流动的示意图,请你解释顺着风向走就能走出森林的原因。

由于森林中含有大量水分，森林的比热容大于露天土地的比热容。在阳光的照射下，相同质量的森林和土地吸收的热量相同，由Q=cmΔt可知，土地升高的温度大于森林升高的温度，地表空气的温度高于森林空气的温度。地表空气由于温度高，压强大，体积膨胀，密度变小；密度小的气体向上运动，地表气压变小。森林中冷的空气在大气压的作用下向露天土地运动，就形成了由森林吹向露天土地的风，所以顺着风向走就能走出森林

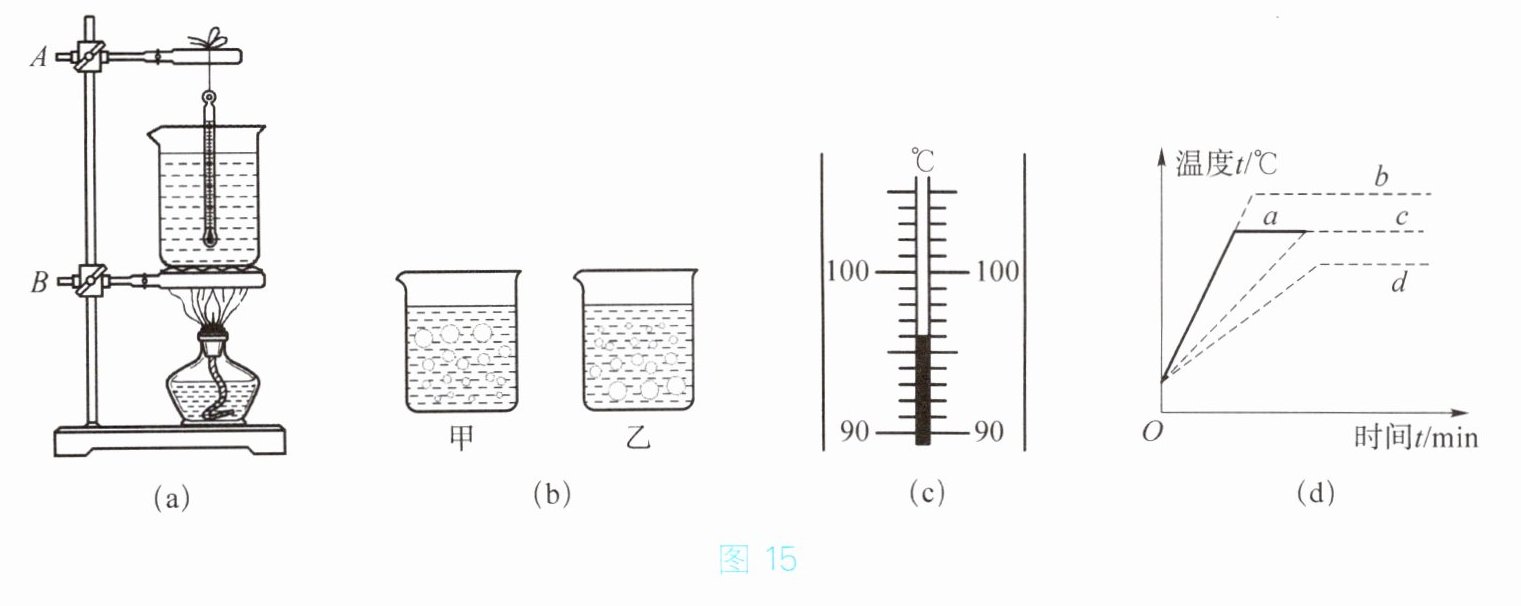

23. 如图15(a)所示,物理兴趣小组的小明同学进行了关于水沸腾的实验探究。

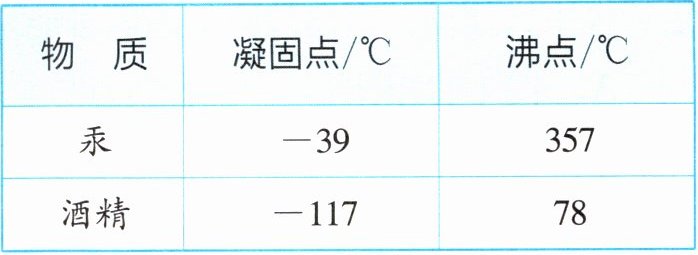

(1) 由右表可知,本次实验应选用测温物质为的温度计。

(2) 用温度计测量烧杯中水的温度,读数时视线应与温度计内相平。
(3) 图15(b)是小明在不同时刻观察到的水中气泡,其中表示水沸腾时的现象是(选填“甲”或“乙”)。
(4) 图15(c)是第$4min$时温度计的示数,此时水的温度是$^{\circ}C$。
(5) 实验中给一定质量的水加热,其温度与时间的关系如图15(d)中的$a$图线所示。若其他条件不变,仅增加水的质量,则此时温度与时间的关系图像是()。
A. $a$图线
B. $b$图线
C. $c$图线
D. $d$图线

（1）汞 （2）液柱的液面 （3）甲 （4）96.0 （5）C
