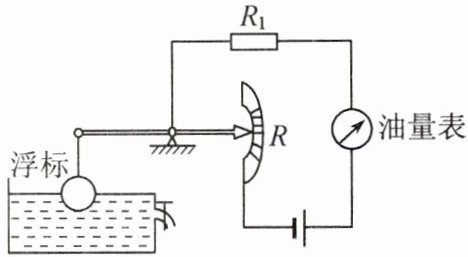

5. 如图所示是一种自动测定油箱内油面高度的装置，$R_1$是定值电阻，$R$的金属滑片是杠杆的一端.
(1)图中定值电阻$R_1$能起到________的作用.
(2)图中$R$是电学中的________（填电路元件名称）.
(3)油量表是用________表改装而成的.
(4)当油箱中的浮标向上运动时，$R$接入电路中的阻值将________，对电流的阻碍作用将________，此时电路中的电流将________.（以上均选填“增大”或“减小”）

保护电路
; 滑动变阻器
; 电流
; 减小
; 减小
; 增大

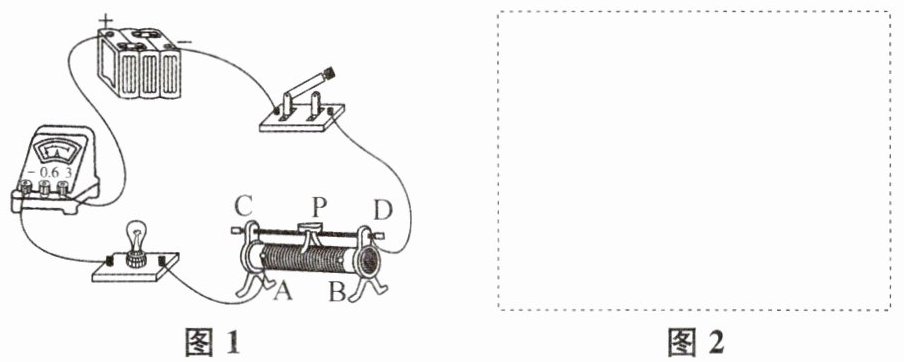

6. 在“用滑动变阻器改变灯泡亮度”的实验中，同学们设计了如图1所示的实物电路.

(1)请在图2的虚线框内画出与图1相对应的电路图.
(2)连接完电路，闭合开关前，应将滑动变阻器的滑片移到________（选填“左”或“右”）端.闭合开关后，在调节滑动变阻器的滑片位置时，手调节滑片，眼睛应该观察________（选填“滑动变阻器”或“电流表示数”）.
(3)甲同学连接好电路，闭合开关后，发现无论怎样移动滑片P，电流表示数不变且较小，灯泡的亮度不发生变化且一直很暗，这可能是因为滑动变阻器接入电路的两个接线柱为________（选填字母）.
(4)丙同学连接电路时，当接完最后一根导线时，灯泡立刻发出耀眼的光并很快熄灭.请找出他操作中的两个不当之处（滑动变阻器用了“一上一下”接法）：①______；②______.

; 右
; 电流表示数
; A、B
; 连接电路时开关没有
; 断开
; 没有将滑动变阻器的阻值调至最大

7. 下列说法不正确的是 （ ）
A. 滑动变阻器可以在一定范围内连续改变接入电路的阻值，但不能读出阻值
B. 电阻箱不可以连续地改变接入电路的阻值，但可以读出阻值
C. 要使变阻器能改变通过用电器的电流，必须将它与用电器串联
D. 滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样

D

8. 如图所示,用滑动变阻器控制灯泡的亮度,要求滑动变阻器的滑片 P 向左移动时,灯泡亮度变大,则滑动变阻器接入电路的方式是
（ ）
A. 接线柱 A 接 M 点,接线柱 B 接 N 点
B. 接线柱 C 接 M 点,接线柱 B 接 N 点
C. 接线柱 C 接 M 点,接线柱 D 接 N 点
D. 接线柱 D 接 M 点,接线柱 A 接 N 点

B
