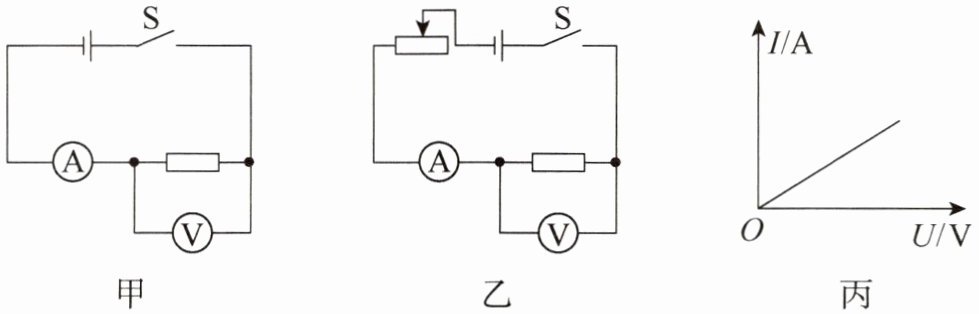

1. 在探究电流与电压的关系实验中，小明和小美经过讨论，将实验电路图由甲改为乙，这样改进的好处是；实验结束后，根据图丙可以得出的实验结论是。
答案
便于改变定值电阻两端的电压，进行多次实验；在电阻一定时，通过导体的电流与导体两端的电压成正比。
解析
【分析】
首先对比甲、乙两图的电路：甲图仅含定值电阻，电源电压不变，定值电阻两端电压固定，只能完成一次实验，结论具有偶然性；乙图增加了滑动变阻器，移动滑片可改变电路总电阻，进而改变定值电阻两端的电压和电路电流，能进行多次实验，使结论更具普遍性。再分析图丙的I-U图像，其为过原点的直线，结合实验控制变量（探究电流与电压关系需控制电阻不变），可推导对应结论。
【解析】
1. 电路改进的好处：甲电路中定值电阻两端电压等于电源电压，无法改变，仅能获取一组实验数据，结论不具普遍性；乙电路接入滑动变阻器，移动滑片能改变定值电阻两端的电压，可进行多次实验，得到多组数据，使实验结论更具普遍性。
2. 实验结论：图丙是定值电阻的I-U图像，为过原点的正比例直线，说明在电阻一定时，通过导体的电流与导体两端的电压成正比。
【答案】
便于改变定值电阻两端的电压，进行多次实验；在电阻一定时，通过导体的电流与导体两端的电压成正比。
【知识点】
探究电流与电压的关系、滑动变阻器的作用
【点评】
本题考查探究电流与电压关系实验的电路改进和实验结论，核心是掌握滑动变阻器在该实验中的作用，以及I-U图像的分析方法，属于电学基础实验题，难度适中。
【难度系数】
0.7
首先对比甲、乙两图的电路：甲图仅含定值电阻，电源电压不变，定值电阻两端电压固定，只能完成一次实验，结论具有偶然性；乙图增加了滑动变阻器，移动滑片可改变电路总电阻，进而改变定值电阻两端的电压和电路电流，能进行多次实验，使结论更具普遍性。再分析图丙的I-U图像，其为过原点的直线，结合实验控制变量（探究电流与电压关系需控制电阻不变），可推导对应结论。
【解析】
1. 电路改进的好处：甲电路中定值电阻两端电压等于电源电压，无法改变，仅能获取一组实验数据，结论不具普遍性；乙电路接入滑动变阻器，移动滑片能改变定值电阻两端的电压，可进行多次实验，得到多组数据，使实验结论更具普遍性。
2. 实验结论：图丙是定值电阻的I-U图像，为过原点的正比例直线，说明在电阻一定时，通过导体的电流与导体两端的电压成正比。
【答案】
便于改变定值电阻两端的电压，进行多次实验；在电阻一定时，通过导体的电流与导体两端的电压成正比。
【知识点】
探究电流与电压的关系、滑动变阻器的作用
【点评】
本题考查探究电流与电压关系实验的电路改进和实验结论，核心是掌握滑动变阻器在该实验中的作用，以及I-U图像的分析方法，属于电学基础实验题，难度适中。
【难度系数】
0.7
2. 第1题中图乙所示的电路图能够用来探究电流与电阻的关系吗？如果不能，那么还需要添加什么器材？
答案
不能。
需要添加滑动变阻器。
需要添加滑动变阻器。
解析
【分析】
要判断该电路图能否探究电流与电阻的关系，需明确探究该实验的核心要求：探究电流与电阻的关系时，需控制定值电阻两端的电压保持不变，改变定值电阻的阻值，观察电流的变化。若电路无法调节定值电阻两端的电压，就不能满足实验条件，需要添加能调节电压的器材。
【解析】
探究电流与电阻的关系时，必须控制定值电阻两端的电压不变，只改变电阻大小来研究电流与电阻的关系。题中所示的电路图没有滑动变阻器，无法在更换不同阻值的定值电阻时，调节电路使定值电阻两端的电压保持恒定，因此不能完成该探究实验；要满足实验要求，需要添加滑动变阻器，通过滑动变阻器调节定值电阻两端的电压，保证每次更换电阻后电压不变。
【答案】
不能。需要添加滑动变阻器。
【知识点】
探究电流与电阻的关系、滑动变阻器的作用
【点评】
本题考查探究电流与电阻关系的实验条件，核心是控制变量法的应用，需明确滑动变阻器在该实验中控制电压不变的作用，属于实验基础题。
【难度系数】
0.7
要判断该电路图能否探究电流与电阻的关系，需明确探究该实验的核心要求：探究电流与电阻的关系时，需控制定值电阻两端的电压保持不变，改变定值电阻的阻值，观察电流的变化。若电路无法调节定值电阻两端的电压，就不能满足实验条件，需要添加能调节电压的器材。
【解析】
探究电流与电阻的关系时，必须控制定值电阻两端的电压不变，只改变电阻大小来研究电流与电阻的关系。题中所示的电路图没有滑动变阻器，无法在更换不同阻值的定值电阻时，调节电路使定值电阻两端的电压保持恒定，因此不能完成该探究实验；要满足实验要求，需要添加滑动变阻器，通过滑动变阻器调节定值电阻两端的电压，保证每次更换电阻后电压不变。
【答案】
不能。需要添加滑动变阻器。
【知识点】
探究电流与电阻的关系、滑动变阻器的作用
【点评】
本题考查探究电流与电阻关系的实验条件，核心是控制变量法的应用，需明确滑动变阻器在该实验中控制电压不变的作用，属于实验基础题。
【难度系数】
0.7
1. 当导体两端的电压为2 V，电阻为5 Ω时，通过它的电流为 A；如果在它两端不加电压，那么这段导体的电阻为 Ω，通过它的电流为 A。
答案
0.4，5，0
解析
【分析】首先利用欧姆定律计算导体在给定电压下的电流；其次明确电阻是导体本身的固有属性，与两端电压、通过的电流无关；最后根据电压为0的条件，再次利用欧姆定律计算此时的电流。
【解析】1. 根据欧姆定律 $ I = \frac{U}{R} $，已知导体两端电压 $ U=2V $，电阻 $ R=5Ω $，则通过导体的电流 $ I = \frac{2V}{5Ω} = 0.4A $；2. 电阻是导体本身的性质，只与导体的材料、长度、横截面积和温度有关，与两端电压、通过的电流无关，因此不加电压时，导体的电阻仍为5Ω；3. 当导体两端不加电压（即 $ U'=0V $）时，代入欧姆定律得此时电流 $ I' = \frac{U'}{R} = \frac{0V}{5Ω} = 0A $。
【答案】0.4，5，0
【知识点】欧姆定律、电阻的特性
【点评】本题考查欧姆定律的应用和电阻的基本特性，核心是理解电阻与电压、电流无关，属于基础概念题，难度较低。
【难度系数】0.8
【解析】1. 根据欧姆定律 $ I = \frac{U}{R} $，已知导体两端电压 $ U=2V $，电阻 $ R=5Ω $，则通过导体的电流 $ I = \frac{2V}{5Ω} = 0.4A $；2. 电阻是导体本身的性质，只与导体的材料、长度、横截面积和温度有关，与两端电压、通过的电流无关，因此不加电压时，导体的电阻仍为5Ω；3. 当导体两端不加电压（即 $ U'=0V $）时，代入欧姆定律得此时电流 $ I' = \frac{U'}{R} = \frac{0V}{5Ω} = 0A $。
【答案】0.4，5，0
【知识点】欧姆定律、电阻的特性
【点评】本题考查欧姆定律的应用和电阻的基本特性，核心是理解电阻与电压、电流无关，属于基础概念题，难度较低。
【难度系数】0.8
