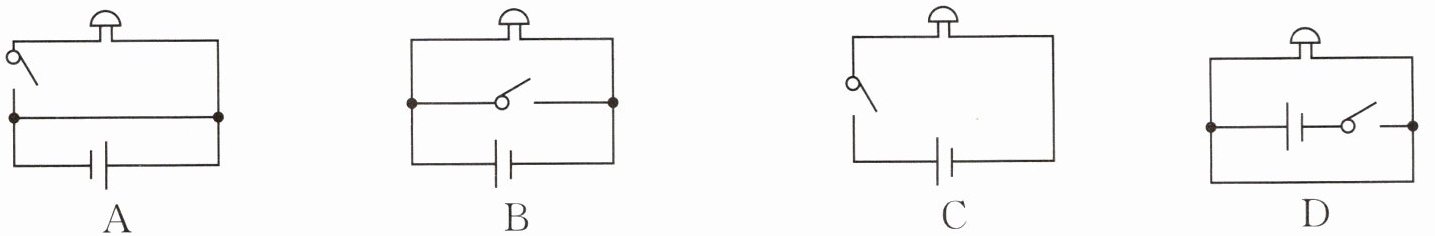

9.如图所示的电路中,闭合开关后电铃能响的是（）

9.C

【分析】要判断闭合开关后电铃是否能响，需明确完整电路的要求：电路需包含电源、开关、用电器，且形成闭合通路，不能出现电源短路或用电器短路。我们逐个分析选项的电路结构：
1. 选项A：开关与电铃的支路旁并联了一根导线，当开关闭合时，这根导线直接连通电源的正负极，造成电源短路，电铃被短路，没有电流通过，无法发声；
2. 选项B：开关与电铃并联，当开关闭合后，开关直接连通电源两极，导致电源短路，电铃被短路，不工作；
3. 选项C：电路由电源、开关、电铃依次串联组成，闭合开关后，电流从电源正极出发，经开关、电铃回到电源负极，形成闭合通路，电铃中有电流通过，能正常发声；
4. 选项D：开关闭合后，导线直接连通电铃的两端，电铃被短路，电流不经过电铃，电铃无法发声。
【解析】根据电路的工作原理，闭合开关后电铃响的条件是电路为无短路的闭合通路：
A选项：开关闭合后，电源短路，电铃被短路，不响；
B选项：开关闭合后，电源短路，电铃被短路，不响；
C选项：闭合开关，电路为电源、开关、电铃串联的通路，电铃有电流通过，能响；
D选项：开关闭合后，电铃被短路，不响。因此答案为C。
【答案】C
【知识点】电路通路、短路判断
【点评】本题考查简单电路的通路与短路的判断，是电路基础题，需掌握短路的危害及通路的构成，难度不大。
【难度系数】0.3

10.小彬连接了如图所示的电路，下列有关此电路的说法正确的是（）


A.当$S_1$断开、$S_2$闭合时，电路是断路
B.当$S_1$闭合、$S_2$断开时，小灯泡发光
C.当$S_1$和$S_2$都闭合时，小灯泡将被烧坏
D.当$S_1$和$S_2$都断开时，电路中仍有电流通过

10.B

【分析】要判断各选项中电路的状态，需明确电路的三种基本状态（通路、断路、短路），根据开关的闭合/断开情况，逐一分析电流的路径是否正确，进而判断选项的正误。
【解析】
选项A：当$S_1$断开、$S_2$闭合时，电流从电源正极出发，经开关$S_2$直接回到电源负极，形成电源短路，并非断路，故A错误；
选项B：当$S_1$闭合、$S_2$断开时，电流路径为：电源正极→小灯泡$L$→开关$S_1$→电源负极，电路为通路，因此小灯泡发光，故B正确；
选项C：当$S_1$和$S_2$都闭合时，电流经$S_2$直接回到电源负极，发生电源短路，小灯泡$L$被短路，无电流通过，不会被烧坏，故C错误；
选项D：当$S_1$和$S_2$都断开时，电路处于断路状态，没有电流通过，故D错误。
【答案】B
【知识点】电路的三种状态；通路判断；短路
【点评】本题考查基础电路状态的判断，需掌握通路、断路、短路的特点，通过分析开关组合下的电流路径即可得出结论，属于常规电路分析题。
【难度系数】0.6

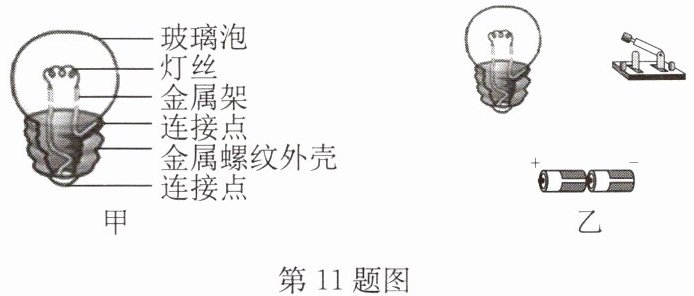

11.图甲为小灯泡的结构图,请在图乙中连接好实物图,要求闭合开关后小灯泡能发光.

11. 实物连接图见

【分析】要使小灯泡发光，需组成闭合电路，电流需从电源正极流出，依次经过小灯泡的两个接线端、开关，最终回到电源负极，形成完整通路，电流通过灯丝时小灯泡即可发光。
【解析】连接方法：将电源正极连接到小灯泡底部的连接点，小灯泡的金属螺纹外壳连接到开关的一个接线柱，开关的另一个接线柱连接到电源负极，闭合开关后电路形成闭合回路，小灯泡发光。
【答案】
【知识点】简单电路连接、通路的形成
【点评】本题考查基础的实物电路连接，需掌握电路组成及通路条件，属于电路部分的基础题型。
【难度系数】0.6

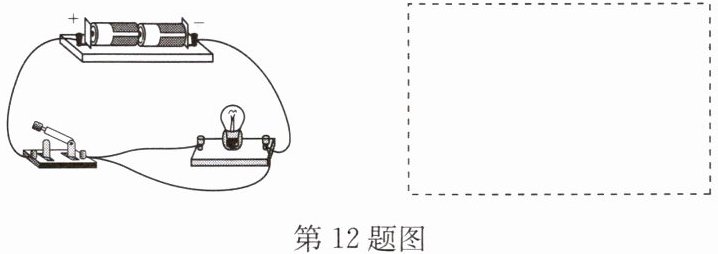

12.如图所示实物电路中,有一根导线接错而使小灯泡被短路,请把这根导线找出来,在上面打一个“×”,并在虚线框中画出正确的电路图. 第12题图

12. 错误导线标注及正确电路图见

【分析】要解决此题，需先分析实物电路的电流路径：电流从电源正极流出，若存在不经过用电器直接回到负极的路径，即为短路。找到导致小灯泡短路的多余导线，标注“×”；再根据串联电路的连接规则，画出由电源、开关、灯泡依次连接的正确电路图。
【解析】1. 确定错误导线：观察实物图，连接开关与灯泡左接线柱的导线会使电流不经过灯泡灯丝，直接从开关流向灯泡，再回到电源负极，造成小灯泡短路，因此在这根导线上打“×”。2. 绘制正确电路图：按照串联电路的连接顺序，将电源、开关S、灯泡依次连接，电源正极接开关一端，开关另一端接灯泡一端，灯泡另一端接电源负极，画在虚线框内。
【答案】12. 错误导线标注及正确电路图见
【知识点】电路短路、串联电路图
【点评】本题考查实物电路的短路故障判断与正确电路图的绘制，是初中电路部分的基础题型，需掌握串联电路的连接特点。
【难度系数】0.3

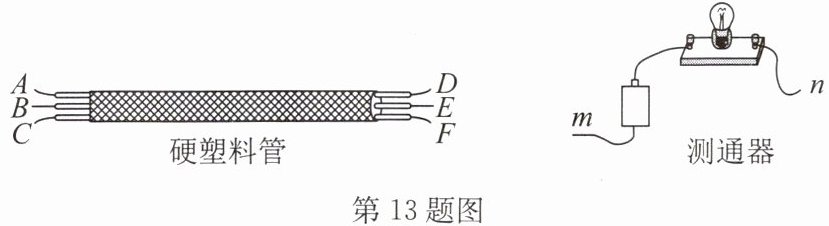

13.如图所示,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线,为了辨别哪两个线头为同一根导线的两端,可以用图示的测通器来测试.连接A和C,将测通器的m端连接在D上,当n端连接F时小灯泡发光,连接E时小灯泡不发光.由此可以确定为同一导线的两端是
（）


A.B、E
B.C、E
C.C、F
D.A、F

13. A 【点拨】因为连接A和C,将测通器的m端连接在D上,当n端连接F时小灯泡发光,说明DACF连通,B、E为同一根导线的两端,故A正确.

【分析】要辨别同一根导线的两端，需利用测通器的小灯泡是否发光判断电路是否为通路：若小灯泡发光，说明被测线头之间通过导线连通，属于同一根导线的两端。解题时，先根据题目给出的连接情况，分析哪些线头构成通路，进而确定同一根导线的两端，剩余的即为对应导线的另一端。
【解析】测通器的小灯泡发光时，说明电路是通路，对应的线头属于同一根导线。已知连接A和C，测通器m端接D、n端接F时小灯泡发光，说明A、C、D、F构成通路，即A与D是同一根导线，C与F是同一根导线；三根导线中，剩余的B和E为同一根导线的两端，因此答案选A。
【答案】A
【知识点】电路通路判断、导体识别
【点评】本题通过测通器判断导线两端，核心是理解通路的形成，结合导线的连通性分析，属于基础电路应用类题目，难度适中。
