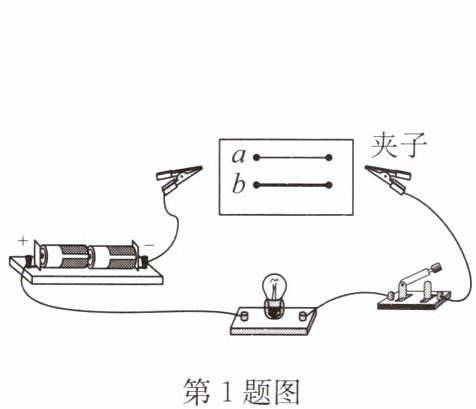

1.(2024·沛县月考)小明用如图所示实验装置“探究影响电阻大小的因素”,a、b为长度一样的镍铬合金丝,b比a的横截面积大,关于此实验,下列说法正确的是 (
A.断开开关,镍铬合金丝b没有电阻
B.利用此装置能探究导体电阻大小和导体横截面积的关系
C.为了准确比较两条合金丝的电阻,可以在电路中串联一只电压表
D.分别将a、b接入电路,接入b时小灯泡更亮,则b比a的电阻大
B
)A.断开开关,镍铬合金丝b没有电阻
B.利用此装置能探究导体电阻大小和导体横截面积的关系
C.为了准确比较两条合金丝的电阻,可以在电路中串联一只电压表
D.分别将a、b接入电路,接入b时小灯泡更亮,则b比a的电阻大
答案
1.B
解析
【分析】
本题是探究影响电阻大小的实验，需结合电阻的特性、控制变量法、转换法分析各选项：电阻是导体固有属性，与是否通电无关；探究电阻与横截面积的关系需控制材料、长度相同，改变横截面积；比较电阻大小可通过电路电流（灯泡亮度）反映，电压一定时电阻越大电流越小、灯泡越暗。逐个分析选项：A选项，电阻与是否通电无关，断开开关后b仍有电阻，A错误；B选项，a、b材料（镍铬合金）、长度相同，横截面积不同，可探究电阻与横截面积的关系，B正确；C选项，电压表应并联，串联会导致电路电流极小，无法比较电阻，应串联电流表，C错误；D选项，电压一定时电阻越小电流越大，b横截面积大电阻小，接入b时灯泡更亮，说明b电阻更小，D错误。综上选B。
【解析】
逐一分析各选项：
1. 选项A：电阻是导体本身的性质，大小与是否通电无关，断开开关后镍铬合金丝b仍有电阻，A错误。
2. 选项B：探究电阻与横截面积的关系，需控制材料、长度相同，改变横截面积。本题中a、b为长度相同的镍铬合金丝（材料相同），b横截面积更大，满足控制变量要求，可探究电阻与横截面积的关系，B正确。
3. 选项C：电压表需并联使用，若串联在电路中，因电压表内阻极大，电路电流几乎为零，小灯泡不发光，无法比较电阻，应串联电流表，通过电流表示数判断电阻大小，C错误。
4. 选项D：电源电压一定时，由欧姆定律I=U/R可知，电阻越小电流越大，小灯泡越亮。b横截面积更大，材料、长度相同时横截面积越大电阻越小，因此接入b时灯泡更亮，说明b电阻更小，D错误。
综上，正确答案为B。
【答案】
B
【知识点】
电阻的影响因素；欧姆定律
【点评】
本题考查探究影响电阻大小的实验，涉及电阻特性、控制变量法、转换法的应用，需准确掌握相关概念和实验方法，难度适中。
【难度系数】
0.6
本题是探究影响电阻大小的实验，需结合电阻的特性、控制变量法、转换法分析各选项：电阻是导体固有属性，与是否通电无关；探究电阻与横截面积的关系需控制材料、长度相同，改变横截面积；比较电阻大小可通过电路电流（灯泡亮度）反映，电压一定时电阻越大电流越小、灯泡越暗。逐个分析选项：A选项，电阻与是否通电无关，断开开关后b仍有电阻，A错误；B选项，a、b材料（镍铬合金）、长度相同，横截面积不同，可探究电阻与横截面积的关系，B正确；C选项，电压表应并联，串联会导致电路电流极小，无法比较电阻，应串联电流表，C错误；D选项，电压一定时电阻越小电流越大，b横截面积大电阻小，接入b时灯泡更亮，说明b电阻更小，D错误。综上选B。
【解析】
逐一分析各选项：
1. 选项A：电阻是导体本身的性质，大小与是否通电无关，断开开关后镍铬合金丝b仍有电阻，A错误。
2. 选项B：探究电阻与横截面积的关系，需控制材料、长度相同，改变横截面积。本题中a、b为长度相同的镍铬合金丝（材料相同），b横截面积更大，满足控制变量要求，可探究电阻与横截面积的关系，B正确。
3. 选项C：电压表需并联使用，若串联在电路中，因电压表内阻极大，电路电流几乎为零，小灯泡不发光，无法比较电阻，应串联电流表，通过电流表示数判断电阻大小，C错误。
4. 选项D：电源电压一定时，由欧姆定律I=U/R可知，电阻越小电流越大，小灯泡越亮。b横截面积更大，材料、长度相同时横截面积越大电阻越小，因此接入b时灯泡更亮，说明b电阻更小，D错误。
综上，正确答案为B。
【答案】
B
【知识点】
电阻的影响因素；欧姆定律
【点评】
本题考查探究影响电阻大小的实验，涉及电阻特性、控制变量法、转换法的应用，需准确掌握相关概念和实验方法，难度适中。
【难度系数】
0.6

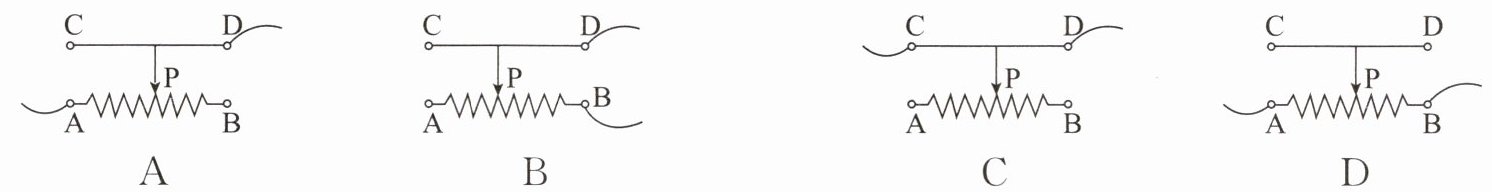

2.如图所示,滑动变阻器有A、B、C、D四个接线柱,将该滑动变阻器与一个小灯泡串联后接入电路,通电后使滑片P向右移动,小灯泡逐渐变亮,下面四种接法中正确的是（
B
）答案
2.B
解析
【分析】要解决此题，需掌握滑动变阻器的工作原理和正确接法：滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，接线规则为“一上一下”。题目要求滑片P向右移动时小灯泡变亮，说明电路中电流变大，滑动变阻器接入电阻变小，因此接入的电阻丝长度应随滑片右移而变短，需结合接线柱的选择分析电阻变化。
【解析】逐一分析各选项：
1. 选项A：接线柱接A（下左）和D（上右），接入电路的电阻丝是AP段，滑片P向右移动时，AP段长度变长，电阻变大，电路电流变小，小灯泡变暗，不符合要求。
2. 选项B：接线柱接B（下右）和D（上右），接入电路的电阻丝是PB段，滑片P向右移动时，PB段长度变短，电阻变小，电路电流变大，小灯泡变亮，符合要求。
3. 选项C：接线柱接C（上左）和D（上右），接了滑动变阻器上方的两个接线柱，接入电阻为0，无法改变电阻，小灯泡亮度不变，不符合要求。
4. 选项D：接线柱接A（下左）和B（下右），接了滑动变阻器下方的两个接线柱，接入电阻为最大阻值且不变，小灯泡亮度不变，不符合要求。
【答案】B
【知识点】滑动变阻器的使用、电阻的变化
【点评】本题考查滑动变阻器的正确接线及电阻变化的判断，核心是理解“一上一下”接线的作用，结合滑片移动方向分析接入电阻丝的长度变化，进而判断电流和灯泡亮度的变化，属于基础应用类题目。
【难度系数】0.5
【解析】逐一分析各选项：
1. 选项A：接线柱接A（下左）和D（上右），接入电路的电阻丝是AP段，滑片P向右移动时，AP段长度变长，电阻变大，电路电流变小，小灯泡变暗，不符合要求。
2. 选项B：接线柱接B（下右）和D（上右），接入电路的电阻丝是PB段，滑片P向右移动时，PB段长度变短，电阻变小，电路电流变大，小灯泡变亮，符合要求。
3. 选项C：接线柱接C（上左）和D（上右），接了滑动变阻器上方的两个接线柱，接入电阻为0，无法改变电阻，小灯泡亮度不变，不符合要求。
4. 选项D：接线柱接A（下左）和B（下右），接了滑动变阻器下方的两个接线柱，接入电阻为最大阻值且不变，小灯泡亮度不变，不符合要求。
【答案】B
【知识点】滑动变阻器的使用、电阻的变化
【点评】本题考查滑动变阻器的正确接线及电阻变化的判断，核心是理解“一上一下”接线的作用，结合滑片移动方向分析接入电阻丝的长度变化，进而判断电流和灯泡亮度的变化，属于基础应用类题目。
【难度系数】0.5

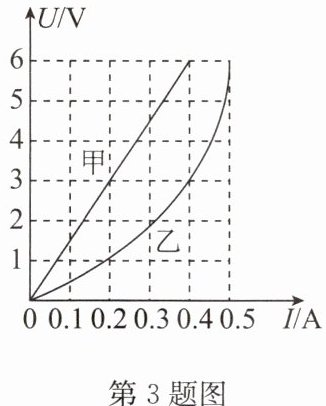

3.如图所示为灯泡L和定值电阻R的U-I图像,下列说法正确的是 (
A.定值电阻R的U-I图像为图线乙
B.定值电阻R的阻值为5Ω
C.若将L和R并联在电源电压为3V的电路中,则干路电流为0.4A
D.若只将L和R串联在电路中,电路中的电流为0.4A,则电源电压为9V
D
)A.定值电阻R的U-I图像为图线乙
B.定值电阻R的阻值为5Ω
C.若将L和R并联在电源电压为3V的电路中,则干路电流为0.4A
D.若只将L和R串联在电路中,电路中的电流为0.4A,则电源电压为9V
答案
3.D
解析
【分析】
要解决本题，需先明确定值电阻和灯泡的U-I图像特点：定值电阻阻值不变，其U-I图像是过原点的直线；灯泡电阻随温度变化，U-I图像为曲线。再结合串并联电路的特点，从图像中提取对应电压、电流数据逐一分析选项。
【解析】
1. 判断图线：定值电阻的U-I图像是直线，故图线甲是定值电阻R的图像，图线乙是灯泡L的图像，因此选项A错误。
2. 计算定值电阻阻值：从甲图线取点，当I=0.2A时，U=3V，根据欧姆定律R=U/I，得R=3V/0.2A=15Ω≠5Ω，选项B错误。
3. 并联电路分析：L和R并联在3V电源时，两者电压均为3V。由图可知，R在U=3V时电流为0.2A，L在U=3V时电流为0.4A，干路电流为0.2A+0.4A=0.6A≠0.4A，选项C错误。
4. 串联电路分析：L和R串联时电流相等，当电路电流为0.4A时，R两端电压为6V，L两端电压为3V，电源电压为6V+3V=9V，选项D正确。
【答案】
D
【知识点】
U-I图像应用、欧姆定律、串并联电路特点
【点评】
本题结合U-I图像考查欧姆定律及串并联电路规律，需准确区分定值电阻和灯泡的图像特征，提取对应数据是解题核心，难度中等。
【难度系数】
0.5
要解决本题，需先明确定值电阻和灯泡的U-I图像特点：定值电阻阻值不变，其U-I图像是过原点的直线；灯泡电阻随温度变化，U-I图像为曲线。再结合串并联电路的特点，从图像中提取对应电压、电流数据逐一分析选项。
【解析】
1. 判断图线：定值电阻的U-I图像是直线，故图线甲是定值电阻R的图像，图线乙是灯泡L的图像，因此选项A错误。
2. 计算定值电阻阻值：从甲图线取点，当I=0.2A时，U=3V，根据欧姆定律R=U/I，得R=3V/0.2A=15Ω≠5Ω，选项B错误。
3. 并联电路分析：L和R并联在3V电源时，两者电压均为3V。由图可知，R在U=3V时电流为0.2A，L在U=3V时电流为0.4A，干路电流为0.2A+0.4A=0.6A≠0.4A，选项C错误。
4. 串联电路分析：L和R串联时电流相等，当电路电流为0.4A时，R两端电压为6V，L两端电压为3V，电源电压为6V+3V=9V，选项D正确。
【答案】
D
【知识点】
U-I图像应用、欧姆定律、串并联电路特点
【点评】
本题结合U-I图像考查欧姆定律及串并联电路规律，需准确区分定值电阻和灯泡的图像特征，提取对应数据是解题核心，难度中等。
【难度系数】
0.5
4.(2024·大庆)如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是
（
A.电压表V读数与电流表A₁读数的比值变大
B.电流表A₂读数与电流表A₁读数的差值变大
C.电流表A₂读数变小，电压表V读数变大
D.电压表V读数与电流表A₂读数的比值变小
（
A
）A.电压表V读数与电流表A₁读数的比值变大
B.电流表A₂读数与电流表A₁读数的差值变大
C.电流表A₂读数变小，电压表V读数变大
D.电压表V读数与电流表A₂读数的比值变小
答案
4.A
解析
【分析】首先明确电路结构：R₁与滑动变阻器R₂并联，电压表V测量电源电压，电流表A₁测R₂支路的电流，电流表A₂测干路电流。电源电压恒定，因此电压表示数始终不变。当滑片P向右移动时，滑动变阻器R₂接入电路的电阻变大，结合并联电路特点和欧姆定律分析各电表示数变化，再逐一判断选项。
【解析】
1. 电路与电表测量对象：R₁与R₂并联，电压表V测电源电压，故V的示数U保持不变；电流表A₁测R₂支路电流I₂，电流表A₂测干路电流I，且干路电流I=I₁+I₂（I₁为R₁支路电流）。
2. 滑片移动时的电表示数变化：
滑片P向右移动，R₂接入电路的电阻变大，根据欧姆定律I=U/R，U不变、R₂变大，得R₂支路电流I₂变小，即A₁示数变小；
R₁为定值电阻，其电流I₁=U/R₁，U和R₁均不变，故I₁不变；
干路电流I=I₁+I₂，I₁不变、I₂变小，因此干路电流I变小，即A₂示数变小。
3. 选项分析：
A选项：电压表V读数与电流表A₁读数的比值为R₂的阻值，滑片右移R₂变大，故比值变大，正确；
B选项：电流表A₂读数与A₁读数的差值等于R₁支路电流I₁，I₁不变，因此差值不变，错误；
C选项：电流表A₂读数变小，电压表V读数不变，错误；
D选项：电压表V读数与电流表A₂读数的比值为电路总电阻，滑片右移总电阻变大，故比值变大，错误。
【答案】A
【知识点】并联电路特点、欧姆定律应用、滑动变阻器
【点评】本题考查并联电路的规律及欧姆定律的应用，核心是明确各电表测量的对象，结合滑片移动分析电阻变化，进而推导电表示数的变化，属于常规电路动态分析题。
【难度系数】0.5
【解析】
1. 电路与电表测量对象：R₁与R₂并联，电压表V测电源电压，故V的示数U保持不变；电流表A₁测R₂支路电流I₂，电流表A₂测干路电流I，且干路电流I=I₁+I₂（I₁为R₁支路电流）。
2. 滑片移动时的电表示数变化：
滑片P向右移动，R₂接入电路的电阻变大，根据欧姆定律I=U/R，U不变、R₂变大，得R₂支路电流I₂变小，即A₁示数变小；
R₁为定值电阻，其电流I₁=U/R₁，U和R₁均不变，故I₁不变；
干路电流I=I₁+I₂，I₁不变、I₂变小，因此干路电流I变小，即A₂示数变小。
3. 选项分析：
A选项：电压表V读数与电流表A₁读数的比值为R₂的阻值，滑片右移R₂变大，故比值变大，正确；
B选项：电流表A₂读数与A₁读数的差值等于R₁支路电流I₁，I₁不变，因此差值不变，错误；
C选项：电流表A₂读数变小，电压表V读数不变，错误；
D选项：电压表V读数与电流表A₂读数的比值为电路总电阻，滑片右移总电阻变大，故比值变大，错误。
【答案】A
【知识点】并联电路特点、欧姆定律应用、滑动变阻器
【点评】本题考查并联电路的规律及欧姆定律的应用，核心是明确各电表测量的对象，结合滑片移动分析电阻变化，进而推导电表示数的变化，属于常规电路动态分析题。
【难度系数】0.5
