1 [2025 沭阳期末]智能纸巾盒简易模拟电路的设计要求如下:闭合开关S₁,电源指示灯L亮,然后手进入感应区时开关S₂闭合,电动机M转动送纸;断开开关S₁,手进入感应区时电动机M不能转动送纸。下列电路符合要求的是 (
B

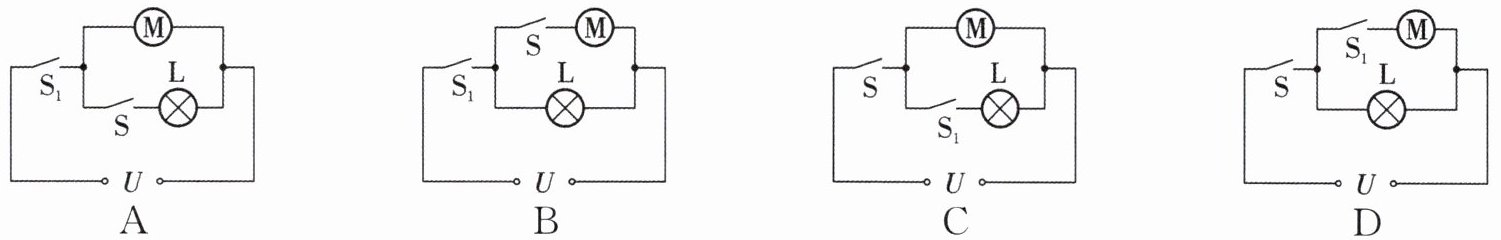

)答案
1.B
解析
【分析】
要判断符合要求的电路，需紧扣题目三个核心条件：①闭合开关S₁时，指示灯L亮；②手进入感应区（S₂闭合）时，电动机M转动；③断开S₁，即使S₂闭合，电动机M也不能工作。需逐一分析各选项的电路结构，明确开关的控制范围和用电器的连接方式，匹配题目要求。
【解析】
选项A：闭合S₁时，S₂断开，电流仅通过电动机M所在支路，指示灯L所在支路断路，因此L不亮，不符合“闭合S₁时L亮”的要求，排除A。
选项B：S₁在干路，闭合S₁时，指示灯L所在支路接通，L亮；电动机M与S₂串联在另一支路，当S₂闭合时，M所在支路接通，M转动；断开S₁，整个电路断电，即使S₂闭合，M也无法工作，完全符合题目要求。
选项C：电路为串联结构，M、S₂、L依次串联，闭合S₁时L亮，但S₂断开时M不工作，S₂闭合时M和L同时工作，不符合“仅S₂闭合时M转动”的独立控制要求，排除C。
选项D：闭合S₁时，若S₂断开，M与L串联工作；若S₂闭合，L被短路，仅M工作，无法保证闭合S₁时L一定亮，不符合要求，排除D。
【答案】
B
【知识点】
串并联电路、开关作用、电路设计
【点评】
本题结合实际应用考查电路分析，核心是明确干路开关控制整个电路、支路开关控制对应支路，需准确匹配各用电器的工作条件，属于基础电路应用题。
【难度系数】
0.3
要判断符合要求的电路，需紧扣题目三个核心条件：①闭合开关S₁时，指示灯L亮；②手进入感应区（S₂闭合）时，电动机M转动；③断开S₁，即使S₂闭合，电动机M也不能工作。需逐一分析各选项的电路结构，明确开关的控制范围和用电器的连接方式，匹配题目要求。
【解析】
选项A：闭合S₁时，S₂断开，电流仅通过电动机M所在支路，指示灯L所在支路断路，因此L不亮，不符合“闭合S₁时L亮”的要求，排除A。
选项B：S₁在干路，闭合S₁时，指示灯L所在支路接通，L亮；电动机M与S₂串联在另一支路，当S₂闭合时，M所在支路接通，M转动；断开S₁，整个电路断电，即使S₂闭合，M也无法工作，完全符合题目要求。
选项C：电路为串联结构，M、S₂、L依次串联，闭合S₁时L亮，但S₂断开时M不工作，S₂闭合时M和L同时工作，不符合“仅S₂闭合时M转动”的独立控制要求，排除C。
选项D：闭合S₁时，若S₂断开，M与L串联工作；若S₂闭合，L被短路，仅M工作，无法保证闭合S₁时L一定亮，不符合要求，排除D。
【答案】
B
【知识点】
串并联电路、开关作用、电路设计
【点评】
本题结合实际应用考查电路分析，核心是明确干路开关控制整个电路、支路开关控制对应支路，需准确匹配各用电器的工作条件，属于基础电路应用题。
【难度系数】
0.3
2 [2025苏州]小明要设计自动防盗报警电路。要求:开关S闭合后,灯亮电铃不响;当房门被打开时,细导线MN被扯断,灯亮且电铃响。下列电路符合设计要求的是 (
C
) 答案
2.C
解析
【分析】
要解决本题，需明确题目要求：开关S闭合后，灯亮且电铃不响；当细导线MN被扯断（房门打开）时，灯亮且电铃响。需逐一分析各选项电路，判断MN完好和断开时的工作状态是否符合要求。
【解析】
选项A：S闭合后，MN完好时，灯L被导线MN短路，灯不亮，电铃工作，不符合“灯亮电铃不响”的要求，排除。
选项B：S闭合后，MN完好时，灯L被导线MN短路，灯不亮，电铃工作，不符合要求，排除。
选项C：S闭合后，MN完好时，电铃被导线MN短路，电铃不工作，电流经MN和灯L所在支路，灯亮，符合初始要求；当MN被扯断时，电铃所在支路接通，电铃工作，同时灯L支路仍导通，灯亮，符合断开后的要求，符合题意。
选项D：S闭合后，MN完好时，电铃所在支路导通，电铃响，不符合“电铃不响”的初始要求，排除。
【答案】
C
【知识点】
电路短路、串并联电路特点
【点评】
本题为电路设计类题目，需结合题目给定的工作要求，分析各电路在不同状态下的通断情况，判断是否符合设计要求，考查对电路工作状态的分析能力。
【难度系数】
0.5
要解决本题，需明确题目要求：开关S闭合后，灯亮且电铃不响；当细导线MN被扯断（房门打开）时，灯亮且电铃响。需逐一分析各选项电路，判断MN完好和断开时的工作状态是否符合要求。
【解析】
选项A：S闭合后，MN完好时，灯L被导线MN短路，灯不亮，电铃工作，不符合“灯亮电铃不响”的要求，排除。
选项B：S闭合后，MN完好时，灯L被导线MN短路，灯不亮，电铃工作，不符合要求，排除。
选项C：S闭合后，MN完好时，电铃被导线MN短路，电铃不工作，电流经MN和灯L所在支路，灯亮，符合初始要求；当MN被扯断时，电铃所在支路接通，电铃工作，同时灯L支路仍导通，灯亮，符合断开后的要求，符合题意。
选项D：S闭合后，MN完好时，电铃所在支路导通，电铃响，不符合“电铃不响”的初始要求，排除。
【答案】
C
【知识点】
电路短路、串并联电路特点
【点评】
本题为电路设计类题目，需结合题目给定的工作要求，分析各电路在不同状态下的通断情况，判断是否符合设计要求，考查对电路工作状态的分析能力。
【难度系数】
0.5

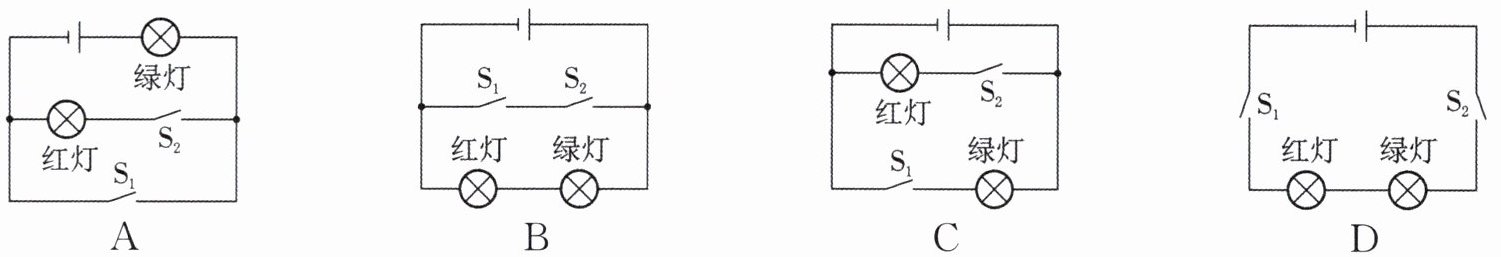

3 [2024自贡]小布同学在经过十字路口时,观察了人行横道的红、绿交通信号灯,画出了下列控制红、绿灯的电路图,你认为正确的是 (
C
)答案
3.C
解析
【分析】要选出控制红、绿灯的正确电路图，需明确交通信号灯的特点：红灯和绿灯需独立工作（即各自由开关控制，互不影响），因此两灯应并联，且每个支路各有一个开关。逐一分析各选项：
1. 选项A：绿灯在干路，无法单独控制绿灯，不符合要求；
2. 选项B：闭合S₁、S₂时会造成电源短路，错误；
3. 选项C：红灯与S₂串联为一条支路，绿灯与S₁串联为另一条支路，两灯并联，可独立控制，符合要求；
4. 选项D：红灯与绿灯串联，无法单独控制某一盏灯，不符合要求。
【解析】交通信号灯的红灯和绿灯需要独立工作，即各自由一个开关控制，互不影响，因此两灯应并联，每个支路各设置一个开关。
选项A：绿灯位于干路，无法单独控制绿灯的亮灭，不符合要求；
选项B：当S₁、S₂同时闭合时，电源被短路，会损坏电源，电路设计错误；
选项C：红灯与开关S₂串联成一条支路，绿灯与开关S₁串联成另一条支路，两条支路并联在电源两端，可分别控制红灯、绿灯的亮灭，符合要求；
选项D：红灯与绿灯串联，无法单独控制其中一盏灯的亮灭，不符合要求。
【答案】C
【知识点】并联电路、电路设计、开关的作用
【点评】本题结合生活实际考查电路设计，核心是理解“用电器独立工作则需并联”，属于基础电路应用题目，难度适中。
【难度系数】0.3
1. 选项A：绿灯在干路，无法单独控制绿灯，不符合要求；
2. 选项B：闭合S₁、S₂时会造成电源短路，错误；
3. 选项C：红灯与S₂串联为一条支路，绿灯与S₁串联为另一条支路，两灯并联，可独立控制，符合要求；
4. 选项D：红灯与绿灯串联，无法单独控制某一盏灯，不符合要求。
【解析】交通信号灯的红灯和绿灯需要独立工作，即各自由一个开关控制，互不影响，因此两灯应并联，每个支路各设置一个开关。
选项A：绿灯位于干路，无法单独控制绿灯的亮灭，不符合要求；
选项B：当S₁、S₂同时闭合时，电源被短路，会损坏电源，电路设计错误；
选项C：红灯与开关S₂串联成一条支路，绿灯与开关S₁串联成另一条支路，两条支路并联在电源两端，可分别控制红灯、绿灯的亮灭，符合要求；
选项D：红灯与绿灯串联，无法单独控制其中一盏灯的亮灭，不符合要求。
【答案】C
【知识点】并联电路、电路设计、开关的作用
【点评】本题结合生活实际考查电路设计，核心是理解“用电器独立工作则需并联”，属于基础电路应用题目，难度适中。
【难度系数】0.3
4 使用风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关S₁（含有红外感应装置）和指示灯L。加装后，若S断开，指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S₁才闭合，风扇工作。小宁设计的电路图可能是（
D
）答案
4.D
解析
【分析】
首先明确题目要求：主开关S断开时，指示灯L和风扇M都不工作；S闭合时，指示灯L立即工作，此时只有红外感应开关S₁闭合，风扇M才工作。据此需判断各选项电路是否满足：S在干路控制整个电路，L所在支路无额外开关（S闭合即工作），M所在支路与S₁串联（仅S、S₁都闭合时M工作）。
【解析】
选项A：干路开关为S₁，不符合题目中主开关是S的要求，S断开时，若S₁闭合，M或L可能工作，错误。
选项B：干路开关为S₁，同样不符合主开关是S的要求，错误。
选项C：L所在支路串联了S₁，导致S闭合时，需S₁闭合L才工作，与题目“S闭合时L工作”矛盾，错误。
选项D：干路开关为S，控制整个电路；L直接并联在电源两端，S闭合时L工作；M与S₁串联后并联在电源两端，仅当S闭合且S₁闭合时M工作，完全符合题目要求，正确。
【答案】
D
【知识点】
串并联电路设计；开关的作用
【点评】
本题结合实际应用考查电路设计，关键是根据各开关的控制对象判断电路连接方式，需明确干路开关和支路开关的作用，难度适中。
【难度系数】
0.5
首先明确题目要求：主开关S断开时，指示灯L和风扇M都不工作；S闭合时，指示灯L立即工作，此时只有红外感应开关S₁闭合，风扇M才工作。据此需判断各选项电路是否满足：S在干路控制整个电路，L所在支路无额外开关（S闭合即工作），M所在支路与S₁串联（仅S、S₁都闭合时M工作）。
【解析】
选项A：干路开关为S₁，不符合题目中主开关是S的要求，S断开时，若S₁闭合，M或L可能工作，错误。
选项B：干路开关为S₁，同样不符合主开关是S的要求，错误。
选项C：L所在支路串联了S₁，导致S闭合时，需S₁闭合L才工作，与题目“S闭合时L工作”矛盾，错误。
选项D：干路开关为S，控制整个电路；L直接并联在电源两端，S闭合时L工作；M与S₁串联后并联在电源两端，仅当S闭合且S₁闭合时M工作，完全符合题目要求，正确。
【答案】
D
【知识点】
串并联电路设计；开关的作用
【点评】
本题结合实际应用考查电路设计，关键是根据各开关的控制对象判断电路连接方式，需明确干路开关和支路开关的作用，难度适中。
【难度系数】
0.5

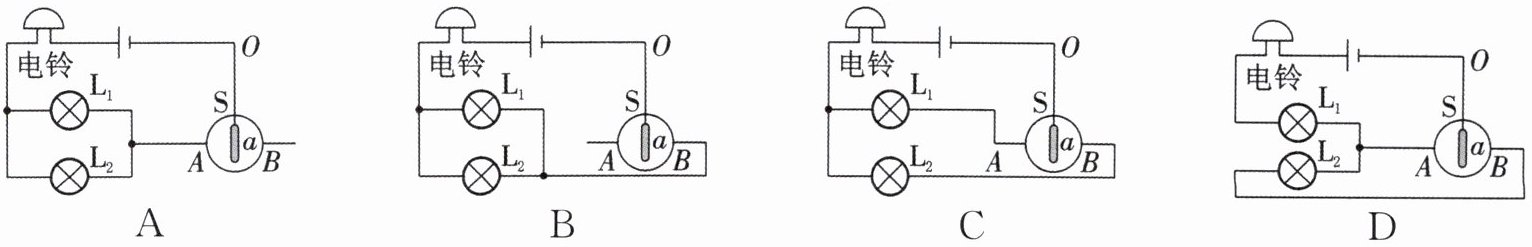

5 [2025 泗阳段考]有一种防倾斜报警电路，将该电路固定在某物体上，当物体处于竖直方向时，不报警；当物体向左或向右倾斜时，一盏灯亮、电铃响，人们可根据亮灯的颜色判断物体向哪边倾斜。其中S为重力开关，金属棒a可绕O点自由转动，则下列设计符合要求的是 （
C
）答案
5.C
解析
【分析】
要解决本题，需紧扣题目要求：物体竖直时电路无通路（不报警），倾斜时仅一盏灯亮且电铃响，不同灯亮对应左右倾斜。需逐一分析各选项的电路连接，判断重力开关S在竖直、倾斜时的电流路径，是否符合要求。
【解析】
对各选项逐一分析：
1. 选项A：L₁与L₂并联，下端共同接开关S的A端，B端无接线。物体倾斜时，金属棒a接A端，电流路径为：电源正极→电铃→O→S→A→L₁、L₂→电源负极，两灯同时亮，不符合“一盏灯亮”的要求，排除。
2. 选项B：L₁与L₂的下端通过导线相连后接开关S的B端，A端接L₁下端。当a接B端时，电流路径为：电源正极→电铃→O→S→B→公共导线→L₁、L₂→电源负极，两灯同时亮，不符合要求，排除。
3. 选项C：L₁右端接开关S的A端，L₂右端接开关S的B端，L₁与L₂左端共同接电源负极。竖直时，a在中间，电路无通路，不报警；向左倾斜时，a接A端，电流路径：电源正极→电铃→O→S→A→L₁→电源负极，L₁亮、电铃响；向右倾斜时，a接B端，电流路径：电源正极→电铃→O→S→B→L₂→电源负极，L₂亮、电铃响，完全符合题目要求。
4. 选项D：L₁与L₂下端共同接开关S的A、B端，无论a接A还是B，两灯均同时亮，不符合要求，排除。
【答案】
C
【知识点】
电路连接、通路判断
【点评】
本题结合重力开关考查电路分析，需准确判断不同状态下的电流路径，明确“一盏灯亮”的核心要求，是基础电路应用题。
【难度系数】
0.5
要解决本题，需紧扣题目要求：物体竖直时电路无通路（不报警），倾斜时仅一盏灯亮且电铃响，不同灯亮对应左右倾斜。需逐一分析各选项的电路连接，判断重力开关S在竖直、倾斜时的电流路径，是否符合要求。
【解析】
对各选项逐一分析：
1. 选项A：L₁与L₂并联，下端共同接开关S的A端，B端无接线。物体倾斜时，金属棒a接A端，电流路径为：电源正极→电铃→O→S→A→L₁、L₂→电源负极，两灯同时亮，不符合“一盏灯亮”的要求，排除。
2. 选项B：L₁与L₂的下端通过导线相连后接开关S的B端，A端接L₁下端。当a接B端时，电流路径为：电源正极→电铃→O→S→B→公共导线→L₁、L₂→电源负极，两灯同时亮，不符合要求，排除。
3. 选项C：L₁右端接开关S的A端，L₂右端接开关S的B端，L₁与L₂左端共同接电源负极。竖直时，a在中间，电路无通路，不报警；向左倾斜时，a接A端，电流路径：电源正极→电铃→O→S→A→L₁→电源负极，L₁亮、电铃响；向右倾斜时，a接B端，电流路径：电源正极→电铃→O→S→B→L₂→电源负极，L₂亮、电铃响，完全符合题目要求。
4. 选项D：L₁与L₂下端共同接开关S的A、B端，无论a接A还是B，两灯均同时亮，不符合要求，排除。
【答案】
C
【知识点】
电路连接、通路判断
【点评】
本题结合重力开关考查电路分析，需准确判断不同状态下的电流路径，明确“一盏灯亮”的核心要求，是基础电路应用题。
【难度系数】
0.5
