1. 小红在做电学实验时，不慎将电压表和电流表的位置接反了，如图所示，闭合开关后，其后果是（
A.两表都烧坏
B.电压表不烧坏，电流表烧坏
C.两表都不烧坏
D.电流表不烧坏，电压表烧坏
B
）A.两表都烧坏
B.电压表不烧坏，电流表烧坏
C.两表都不烧坏
D.电流表不烧坏，电压表烧坏
答案
1.B
解析
【分析】要解决这个问题，需先明确电流表和电压表的内阻特性：电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。再分析电路连接：闭合开关后，电流表与“电压表+灯泡”的支路并联，电流表直接接在电源两端，电流会优先通过电阻极小的电流表支路，导致电流表中电流过大，而电压表所在支路因内阻极大几乎无电流。由此判断两表的损坏情况。
【解析】1. 特性明确：电流表内阻极小，相当于导线，直接接电源会造成短路；电压表内阻极大，相当于开路，支路电流极小。2. 电路分析：闭合开关后，电流表与“电压表+灯泡”支路并联，电流表直接连接电源两极，形成电源短路，电流表中电流远超过其量程，会被烧坏；而电压表所在支路因内阻极大，几乎无电流通过，因此电压表不会烧坏，灯泡也无电流通过。3. 综上，后果是电压表不烧坏，电流表烧坏，对应选项B。
【答案】B
【知识点】电流表使用，电压表使用，电路故障分析
【点评】本题考查电流表、电压表的内阻特性及电路故障分析，核心是理解电流表相当于导线、电压表相当于开路的特点，从而判断电流走向和损坏情况，属于基础电学题。
【难度系数】0.5
【解析】1. 特性明确：电流表内阻极小，相当于导线，直接接电源会造成短路；电压表内阻极大，相当于开路，支路电流极小。2. 电路分析：闭合开关后，电流表与“电压表+灯泡”支路并联，电流表直接连接电源两极，形成电源短路，电流表中电流远超过其量程，会被烧坏；而电压表所在支路因内阻极大，几乎无电流通过，因此电压表不会烧坏，灯泡也无电流通过。3. 综上，后果是电压表不烧坏，电流表烧坏，对应选项B。
【答案】B
【知识点】电流表使用，电压表使用，电路故障分析
【点评】本题考查电流表、电压表的内阻特性及电路故障分析，核心是理解电流表相当于导线、电压表相当于开路的特点，从而判断电流走向和损坏情况，属于基础电学题。
【难度系数】0.5
2. 如图所示,甲、乙是连接在电路中的两只电学仪表,闭合开关S后,小灯泡$L_1$、$L_2$均正常发光,则（
A.甲是电流表,乙是电压表,灯$L_1$和$L_2$串联
B.甲是电流表,乙是电压表,灯$L_1$和$L_2$并联
C.甲是电压表,乙是电流表,灯$L_1$和$L_2$串联
D.甲是电压表,乙是电流表,灯$L_1$和$L_2$并联
D
）A.甲是电流表,乙是电压表,灯$L_1$和$L_2$串联
B.甲是电流表,乙是电压表,灯$L_1$和$L_2$并联
C.甲是电压表,乙是电流表,灯$L_1$和$L_2$串联
D.甲是电压表,乙是电流表,灯$L_1$和$L_2$并联
答案
2.D
解析
【分析】要判断甲、乙电表类型及灯的连接方式，需明确：电流表相当于导线，串联在电路中；电压表相当于开路，并联在电路中。闭合开关后两灯均发光，需通过分析电流路径，排除使电路断路或短路的情况，确定正确选项。
【解析】逐一分析选项：
选项A：若甲是电流表，乙是电压表，电压表相当于开路，整个电路无电流，灯不发光，错误。
选项B：同理，乙是电压表时电路断路，灯不发光，错误。
选项C：若甲是电压表，乙是电流表，此时L₁所在支路因甲是电压表（开路）无电流，L₁不发光，错误。
选项D：若甲是电压表，乙是电流表，电流从电源正极经乙电流表后分为两路：一路经L₂、开关S回负极；另一路经L₁、开关S回负极，L₁、L₂并联，甲电压表并联在电源两端，测电源电压，两灯均发光，正确。
【答案】D
【知识点】电流表使用、电压表使用、串并联电路判断
【点评】本题考查电表的判断及电路连接方式，核心是掌握电流表、电压表的作用，通过分析电流路径即可得出结论，属于基础题型。
【难度系数】0.5
【解析】逐一分析选项：
选项A：若甲是电流表，乙是电压表，电压表相当于开路，整个电路无电流，灯不发光，错误。
选项B：同理，乙是电压表时电路断路，灯不发光，错误。
选项C：若甲是电压表，乙是电流表，此时L₁所在支路因甲是电压表（开路）无电流，L₁不发光，错误。
选项D：若甲是电压表，乙是电流表，电流从电源正极经乙电流表后分为两路：一路经L₂、开关S回负极；另一路经L₁、开关S回负极，L₁、L₂并联，甲电压表并联在电源两端，测电源电压，两灯均发光，正确。
【答案】D
【知识点】电流表使用、电压表使用、串并联电路判断
【点评】本题考查电表的判断及电路连接方式，核心是掌握电流表、电压表的作用，通过分析电流路径即可得出结论，属于基础题型。
【难度系数】0.5

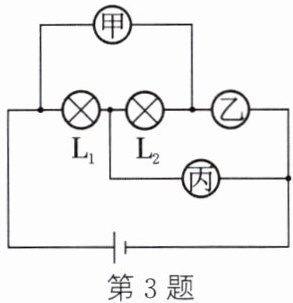

3. 如图所示，若电路中的两只小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，则乙是
电流
表；若两只小灯泡并联，则甲是电流
表，乙是电压
表，丙是电流
表。答案
3.电流 电流 电压 电流
解析
【分析】要判断电表类型，需明确电流表相当于导线（串联在电路中），电压表相当于开路（并联在电路中）。当$\mathrm{L}_1$、$\mathrm{L}_2$串联时，电流路径唯一，需依次经过两灯后通过电表回到电源，因此需让对应电表导通电流；当$\mathrm{L}_1$、$\mathrm{L}_2$并联时，电流分为两条独立支路，需让对应电表导通支路或阻断非必要路径，结合串并联电路的电流特点分析即可。
【解析】1. 串联情况：若$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流路径为：电源正极→$\mathrm{L}_1$→$\mathrm{L}_2$→乙→电源负极，因此乙需为电流表（相当于导线，导通电流），若乙为电压表则电路开路，无法形成串联电路。
2. 并联情况：若$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流分为两条支路：支路1：电源正极→$\mathrm{L}_1$→甲→电源负极；支路2：电源正极→中间节点→$\mathrm{L}_2$→丙→电源负极。因此甲、丙需为电流表（导通各自支路），乙需为电压表（相当于开路，并联在电源两端测电压）。
【答案】电流 电流 电压 电流
【知识点】串并联电路、电流表与电压表的使用
【点评】本题结合串并联电路特点考查电表类型判断，核心是掌握电流表、电压表的电路特性，属于电路基础应用题型，需理清电流路径分析。
【难度系数】0.3
【解析】1. 串联情况：若$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流路径为：电源正极→$\mathrm{L}_1$→$\mathrm{L}_2$→乙→电源负极，因此乙需为电流表（相当于导线，导通电流），若乙为电压表则电路开路，无法形成串联电路。
2. 并联情况：若$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流分为两条支路：支路1：电源正极→$\mathrm{L}_1$→甲→电源负极；支路2：电源正极→中间节点→$\mathrm{L}_2$→丙→电源负极。因此甲、丙需为电流表（导通各自支路），乙需为电压表（相当于开路，并联在电源两端测电压）。
【答案】电流 电流 电压 电流
【知识点】串并联电路、电流表与电压表的使用
【点评】本题结合串并联电路特点考查电表类型判断，核心是掌握电流表、电压表的电路特性，属于电路基础应用题型，需理清电流路径分析。
【难度系数】0.3

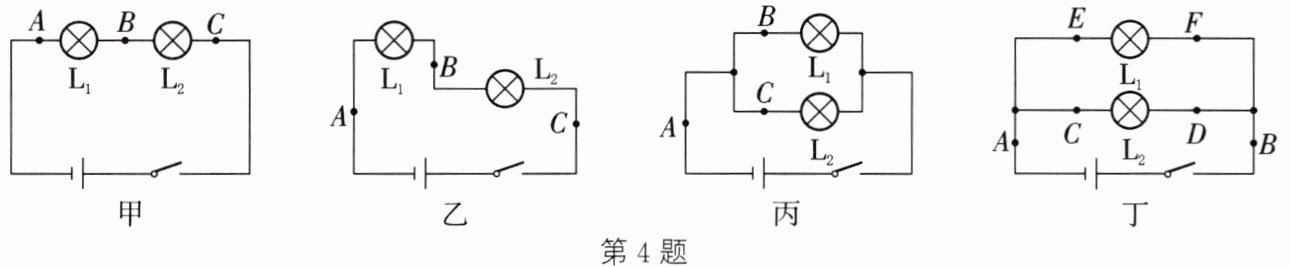

4. 如图甲、乙、丙、丁所示的电路图中，闭合开关后，下列关系正确的是（
A.图甲：$I_A ＞ I_B ＞ I_C$
B.图乙：$U_{AC}=U_{AB}-U_{BC}$
C.图丙：$I_A = I_B + I_C$
D.图丁：$U_{AB}=U_{CD}+U_{EF}$
C
）A.图甲：$I_A ＞ I_B ＞ I_C$
B.图乙：$U_{AC}=U_{AB}-U_{BC}$
C.图丙：$I_A = I_B + I_C$
D.图丁：$U_{AB}=U_{CD}+U_{EF}$
答案
4.C
解析
【分析】
要判断各选项的正确性，需先明确每个电路图中用电器的连接方式，再结合串联、并联电路的电流、电压规律分析：
1. 图甲：$L_1$与$L_2$串联，串联电路电流处处相等；
2. 图乙：$L_1$与$L_2$串联，串联电路总电压等于各部分电路电压之和；
3. 图丙：$L_1$与$L_2$并联，并联电路干路电流等于各支路电流之和；
4. 图丁：$L_1$与$L_2$并联，并联电路各支路电压相等，等于电源电压。
据此逐一分析选项。
【解析】
选项A：图甲为串联电路，电流处处相等，故$I_A=I_B=I_C$，A错误；
选项B：图乙为串联电路，总电压$U_{AC}$等于各部分电压之和，即$U_{AC}=U_{AB}+U_{BC}$，而非$U_{AB}-U_{BC}$，B错误；
选项C：图丙为并联电路，干路电流$I_A$等于两支路电流之和，即$I_A = I_B + I_C$，C正确；
选项D：图丁为并联电路，各支路电压相等且等于电源电压，故$U_{AB}=U_{CD}=U_{EF}$，而非$U_{AB}=U_{CD}+U_{EF}$，D错误。
【答案】
C
【知识点】
串联电路电流电压规律、并联电路电流电压规律
【点评】
本题考查串并联电路的电流、电压特点，解题关键是先判断电路连接方式，再应用对应规律分析，需准确区分串并联电路的电流、电压关系，难度适中。
【难度系数】
0.5
要判断各选项的正确性，需先明确每个电路图中用电器的连接方式，再结合串联、并联电路的电流、电压规律分析：
1. 图甲：$L_1$与$L_2$串联，串联电路电流处处相等；
2. 图乙：$L_1$与$L_2$串联，串联电路总电压等于各部分电路电压之和；
3. 图丙：$L_1$与$L_2$并联，并联电路干路电流等于各支路电流之和；
4. 图丁：$L_1$与$L_2$并联，并联电路各支路电压相等，等于电源电压。
据此逐一分析选项。
【解析】
选项A：图甲为串联电路，电流处处相等，故$I_A=I_B=I_C$，A错误；
选项B：图乙为串联电路，总电压$U_{AC}$等于各部分电压之和，即$U_{AC}=U_{AB}+U_{BC}$，而非$U_{AB}-U_{BC}$，B错误；
选项C：图丙为并联电路，干路电流$I_A$等于两支路电流之和，即$I_A = I_B + I_C$，C正确；
选项D：图丁为并联电路，各支路电压相等且等于电源电压，故$U_{AB}=U_{CD}=U_{EF}$，而非$U_{AB}=U_{CD}+U_{EF}$，D错误。
【答案】
C
【知识点】
串联电路电流电压规律、并联电路电流电压规律
【点评】
本题考查串并联电路的电流、电压特点，解题关键是先判断电路连接方式，再应用对应规律分析，需准确区分串并联电路的电流、电压关系，难度适中。
【难度系数】
0.5
5. 如图所示的电路中，闭合开关，电压表$\mathrm{V}_1$、$\mathrm{V}_2$和$\mathrm{V}_3$的示数分别为$U_1$、$U_2$和$U_3$，电流表$\mathrm{A}_1$和$\mathrm{A}_2$的示数分别为$I_1$和$I_2$，则下列关系正确的是（
A.$U_1=U_2=U_3, I_1=I_2$
B.$U_1+U_2=U_3, I_1=I_2$
C.$U_1=U_2=U_3, I_1＞I_2$
D.$U_1=U_2+U_3, I_1=I_2$
B
）A.$U_1=U_2=U_3, I_1=I_2$
B.$U_1+U_2=U_3, I_1=I_2$
C.$U_1=U_2=U_3, I_1＞I_2$
D.$U_1=U_2+U_3, I_1=I_2$
答案
5.B
解析
【分析】要解决此题，需先简化电路：电流表相当于导线，电压表相当于开路，由此判断两个灯泡为串联；再明确各电表的测量对象，结合串联电路的电流、电压规律推导关系。
【解析】1. 简化电路：电流表在电路中相当于导线，电压表相当于开路，因此两个灯泡串联接入电路。
2. 分析电流：串联电路的电流特点是各处电流相等，电流表$\mathrm{A}_1$、$\mathrm{A}_2$均测量串联电路的电流，故$I_1=I_2$。
3. 分析电压：电压表$\mathrm{V}_1$并联在左侧灯泡两端，测其电压$U_1$；电压表$\mathrm{V}_2$并联在右侧灯泡两端，测其电压$U_2$；电压表$\mathrm{V}_3$并联在电源两端，测总电压$U_3$。根据串联电路的电压特点，总电压等于各用电器两端电压之和，因此$U_3=U_1+U_2$。
综上，关系为$U_1+U_2=U_3$，$I_1=I_2$，对应选项B。
【答案】B
【知识点】串联电路电流规律、串联电路电压规律
【点评】本题考查串联电路的电流与电压规律，核心是正确分析电路结构、明确电表测量对象，属于基础题型，难度适中。
【难度系数】0.5
【解析】1. 简化电路：电流表在电路中相当于导线，电压表相当于开路，因此两个灯泡串联接入电路。
2. 分析电流：串联电路的电流特点是各处电流相等，电流表$\mathrm{A}_1$、$\mathrm{A}_2$均测量串联电路的电流，故$I_1=I_2$。
3. 分析电压：电压表$\mathrm{V}_1$并联在左侧灯泡两端，测其电压$U_1$；电压表$\mathrm{V}_2$并联在右侧灯泡两端，测其电压$U_2$；电压表$\mathrm{V}_3$并联在电源两端，测总电压$U_3$。根据串联电路的电压特点，总电压等于各用电器两端电压之和，因此$U_3=U_1+U_2$。
综上，关系为$U_1+U_2=U_3$，$I_1=I_2$，对应选项B。
【答案】B
【知识点】串联电路电流规律、串联电路电压规律
【点评】本题考查串联电路的电流与电压规律，核心是正确分析电路结构、明确电表测量对象，属于基础题型，难度适中。
【难度系数】0.5
6. 对于如图所示的电路，下列分析正确的是 （
A.只闭合$\mathrm{S}_{1}$时，$\mathrm{L}_{2}$发光、$\mathrm{L}_{1}$不发光，电流表$\mathrm{A}_{2}$测通过$\mathrm{L}_{2}$的电流
B.只闭合$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$发光、$\mathrm{L}_{2}$不发光，电流表$\mathrm{A}_{1}$测通过$\mathrm{L}_{1}$的电流
C.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{2}$测通过$\mathrm{L}_{2}$的电流
D.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联，电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$示数相等
C
）A.只闭合$\mathrm{S}_{1}$时，$\mathrm{L}_{2}$发光、$\mathrm{L}_{1}$不发光，电流表$\mathrm{A}_{2}$测通过$\mathrm{L}_{2}$的电流
B.只闭合$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$发光、$\mathrm{L}_{2}$不发光，电流表$\mathrm{A}_{1}$测通过$\mathrm{L}_{1}$的电流
C.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{2}$测通过$\mathrm{L}_{2}$的电流
D.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联，电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$示数相等
答案
6.C
解析
【分析】要判断各选项是否正确，需先分析不同开关状态下的电流路径，明确用电器的连接方式（串联/并联），以及电流表所测的电流对象。电流从电源正极出发，沿导线依次经过开关、用电器、电流表，最终回到负极，据此逐一分析选项。
【解析】
1. 分析选项A：只闭合$\mathrm{S}_{1}$时，电流路径为：电源正极→电流表$\mathrm{A}_{1}$→$\mathrm{L}_{1}$→$\mathrm{S}_{1}$→电源负极，此时只有$\mathrm{L}_{1}$接入电路发光，$\mathrm{L}_{2}$所在支路因$\mathrm{S}_{2}$断开无电流，不发光；电流表$\mathrm{A}_{2}$未接入电路，无电流。因此A错误。
2. 分析选项B：只闭合$\mathrm{S}_{2}$时，$\mathrm{S}_{1}$断开，整个电路无完整通路，所有用电器都不工作，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不发光，电流表也无示数。因此B错误。
3. 分析选项C、D：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流从电源正极分为两条支路：
支路1：$\mathrm{A}_{1}$→$\mathrm{L}_{1}$→$\mathrm{S}_{1}$→电源负极；
支路2：$\mathrm{A}_{2}$→$\mathrm{S}_{2}$→$\mathrm{L}_{2}$→$\mathrm{S}_{1}$→电源负极；
由此可知$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$测$\mathrm{L}_{1}$支路电流，电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$支路电流。故C正确，D错误（D中说串联，且并联时两支路电流不一定相等，$\mathrm{A}_{1}$、$\mathrm{A}_{2}$示数不一定相等）。
【答案】C
【知识点】并联电路、电流表的使用
【点评】本题通过开关状态变化考查电路连接方式和电流表测量对象，需准确分析电流路径，是电路部分的基础题型，需掌握串并联电路的判断方法。
【难度系数】0.6
【解析】
1. 分析选项A：只闭合$\mathrm{S}_{1}$时，电流路径为：电源正极→电流表$\mathrm{A}_{1}$→$\mathrm{L}_{1}$→$\mathrm{S}_{1}$→电源负极，此时只有$\mathrm{L}_{1}$接入电路发光，$\mathrm{L}_{2}$所在支路因$\mathrm{S}_{2}$断开无电流，不发光；电流表$\mathrm{A}_{2}$未接入电路，无电流。因此A错误。
2. 分析选项B：只闭合$\mathrm{S}_{2}$时，$\mathrm{S}_{1}$断开，整个电路无完整通路，所有用电器都不工作，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不发光，电流表也无示数。因此B错误。
3. 分析选项C、D：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流从电源正极分为两条支路：
支路1：$\mathrm{A}_{1}$→$\mathrm{L}_{1}$→$\mathrm{S}_{1}$→电源负极；
支路2：$\mathrm{A}_{2}$→$\mathrm{S}_{2}$→$\mathrm{L}_{2}$→$\mathrm{S}_{1}$→电源负极；
由此可知$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$测$\mathrm{L}_{1}$支路电流，电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$支路电流。故C正确，D错误（D中说串联，且并联时两支路电流不一定相等，$\mathrm{A}_{1}$、$\mathrm{A}_{2}$示数不一定相等）。
【答案】C
【知识点】并联电路、电流表的使用
【点评】本题通过开关状态变化考查电路连接方式和电流表测量对象，需准确分析电流路径，是电路部分的基础题型，需掌握串并联电路的判断方法。
【难度系数】0.6
