拓展创新
电学中常见的几种开关

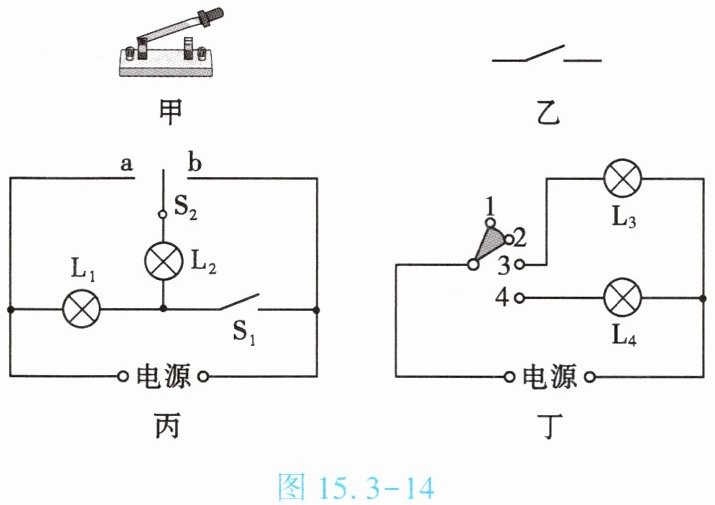

电路中开关用于控制电路的通与断。常见的开关如图15.3-14甲所示，我们一般将这种开关称作单刀单掷开关，其符号如图15.3-14乙所示。

我们在以后的学习中，还会遇到一些其他样式的开关，如图15.3-14丙中的开关S₂，我们一般将这种开关称作单刀双掷开关。这种开关的特点是或者与a连接，或者与b连接。如果要使灯泡L₁与L₂串联，开关的状态为。图15.3-14丁中的开关，通过旋转手柄可以使扇形开关（阴影部分）同时接触两个相邻的触点，我们一般将这种开关称作多挡旋转开关。若需要将灯泡L₃与L₄并联，扇形开关应该与触点接触。

S₁断开，S₂接b 3、4
