2026年基础训练大象出版社九年级物理全一册人教版第54页答案
4. (★★)下列关于串、并联电路的特点，
概括正确的是 【 】

A.串联电路中，开关位置不同，其控制作用也不同
B.并联电路中，只要支路开关闭合，其所在支路的用电器就能工作
C.串联电路中，一个用电器断路，其余用电器仍能工作
D.并联电路中，各支路用电器可独立工作，互不影响

答案

D

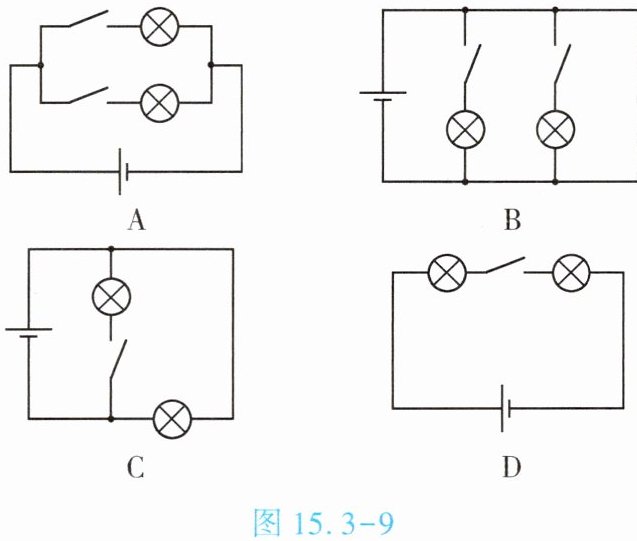

5. (★★)在图15.3-9所示的电路图中，错误的是【 】

图15.3-9

答案

B

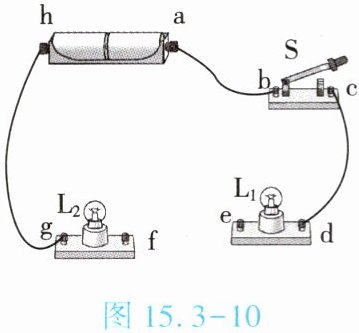

6. (★★★)(双选)如图15.3-10所示的实验电路中,还有部分导线未连接,字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯$\mathrm{L}_1$、$\mathrm{L}_2$都发光的是


A.用导线连接d、f,再闭合开关S
B.用导线连接e、f,再闭合开关S
C.用一根导线连接e、g,用另一根导线连接d、f,再闭合开关S
D.用一根导线连接e、f,用另一根导线连接d、g,再闭合开关S

答案

BC

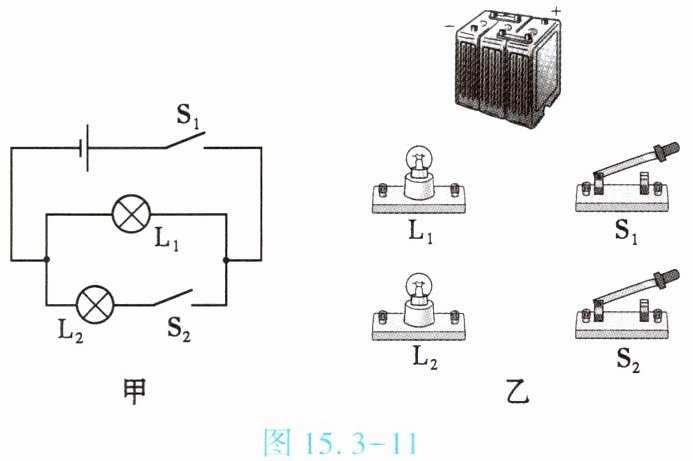

7. (★★★)按照图15.3-11甲所示的电路图，将图15.3-11乙实物元件连接起来。

答案

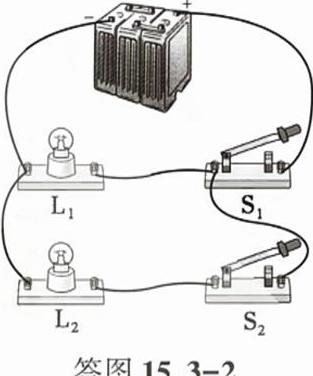

7. 如答图15.3-2所示

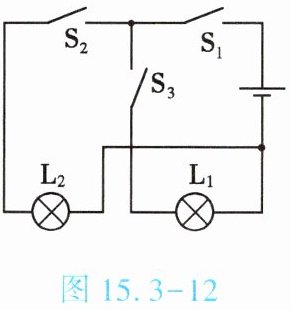

8. (★★★)如图15.3-12所示，若要灯泡$\mathrm{L}_1$亮，灯泡$\mathrm{L}_2$不亮，应将开关
S₁、S₃
闭合、
S₂
断开；若要灯泡$\mathrm{L}_2$亮，灯泡$\mathrm{L}_1$不亮，应将开关
S₁、S₂
闭合、
S₃
断开；若开关$\mathrm{S}_2$、$\mathrm{S}_3$闭合，$\mathrm{S}_1$断开，则灯泡$\mathrm{L}_1$
不亮
，灯泡$\mathrm{L}_2$
不亮
。

答案

8. S₁、S₃ 闭合、S₂ 断开 S₁、S₂ 闭合、S₃ 断开 不亮 不亮
9. (★★★★)小明和小伟在连接串、并联电路的实验中：
(1)在连接电路的过程中，开关应该
断开
(填“断开”或“闭合”)。

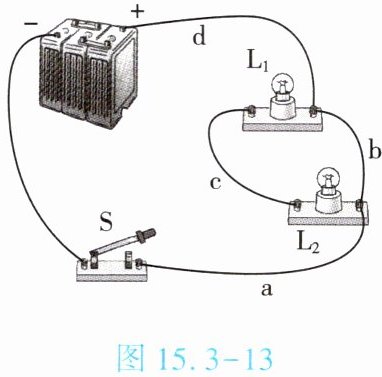

(2)小明连接了如图15.3-13所示电路，如果闭合开关，两个灯泡都
不会发光
(填“不会发光”或“会被烧坏”)。

(3)小明想将电路全部拆散，重新连接。小伟认为只需拆除导线
b
(填字母)，就能成为串联电路；或者
将导线d从灯泡L₁的右端改接到左端
，就能成为并联电路。
(4)在(3)正确拆除完导线的基础上，两灯串联，他们发现，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L₁和L₂之间、L₁和电源正极之间，观察到同样的现象。这说明在串联电路中，开关在任何位置控制作用
不变
。

答案

9. (1) 断开 (2) 不会发光 (3) b 将导线d从灯泡L₁的右端改接到左端 (4) 不变
