1.指纹识别解锁是目前较为常用的手机解锁方式，手指轻轻触碰感应区后即可让手机解锁。感应区相当于手机电路中的
开关
；手机在充电过程中，手机电池相当于电路中的用电器
。答案
1.开关 用电器
解析
【分析】要解决这道题，需先明确电路的基本组成元件及其功能：电路通常包含电源、用电器、开关、导线，其中开关用于控制电路通断，用电器消耗电能，电源提供电能。结合题目场景逐一分析：指纹感应区可控制手机解锁（即控制电路通断），手机充电时电池消耗电能，据此判断对应元件。
【解析】电路中，开关的作用是控制电路的通断，指纹识别感应区能控制手机解锁（电路的通断状态），因此相当于开关；用电器的功能是消耗电能，手机充电过程中，电池将电能转化为化学能储存，消耗电能，所以相当于用电器。
【答案】开关；用电器
【知识点】电路元件的识别；开关的作用；用电器的作用
【点评】本题结合生活常见的手机功能考查电路基础元件的区分，属于概念类基础题，需准确掌握各电路元件的功能，尤其要注意充电时电池的角色（易与电源混淆），整体难度较低。
【难度系数】0.7
【解析】电路中，开关的作用是控制电路的通断，指纹识别感应区能控制手机解锁（电路的通断状态），因此相当于开关；用电器的功能是消耗电能，手机充电过程中，电池将电能转化为化学能储存，消耗电能，所以相当于用电器。
【答案】开关；用电器
【知识点】电路元件的识别；开关的作用；用电器的作用
【点评】本题结合生活常见的手机功能考查电路基础元件的区分，属于概念类基础题，需准确掌握各电路元件的功能，尤其要注意充电时电池的角色（易与电源混淆），整体难度较低。
【难度系数】0.7
2.下列几组元件中均为用电器的是（
A.电灯、开关、导线
B.电灯、开关、电池
C.电灯、电铃、电炉
D.电灯、电池、电炉
C
）A.电灯、开关、导线
B.电灯、开关、电池
C.电灯、电铃、电炉
D.电灯、电池、电炉
答案
2.C
解析
【分析】
要解决这道题，需先明确电路中各元件的分类：用电器是消耗电能、将电能转化为其他形式能的装置；开关用于控制电路通断；导线用于传导电流；电池属于电源，是提供电能的装置。再逐一分析选项中的元件是否为用电器即可。
【解析】
首先明确各元件的功能：
选项A：开关是控制电路通断的元件，导线是连接电路的元件，二者均不是用电器，排除A；
选项B：开关是控制元件，电池是提供电能的电源，二者均不是用电器，排除B；
选项C：电灯（电能转化为光能、热能）、电铃（电能转化为声能）、电炉（电能转化为热能），都属于消耗电能的用电器，符合要求；
选项D：电池是电源，不是用电器，排除D。
【答案】
C
【知识点】
电路元件分类，用电器的概念
【点评】
本题考查电路基本元件的分类，核心是明确用电器的定义，区分电源、开关、导线、用电器的不同作用，属于电路基础题，难度较低。
【难度系数】
0.8
要解决这道题，需先明确电路中各元件的分类：用电器是消耗电能、将电能转化为其他形式能的装置；开关用于控制电路通断；导线用于传导电流；电池属于电源，是提供电能的装置。再逐一分析选项中的元件是否为用电器即可。
【解析】
首先明确各元件的功能：
选项A：开关是控制电路通断的元件，导线是连接电路的元件，二者均不是用电器，排除A；
选项B：开关是控制元件，电池是提供电能的电源，二者均不是用电器，排除B；
选项C：电灯（电能转化为光能、热能）、电铃（电能转化为声能）、电炉（电能转化为热能），都属于消耗电能的用电器，符合要求；
选项D：电池是电源，不是用电器，排除D。
【答案】
C
【知识点】
电路元件分类，用电器的概念
【点评】
本题考查电路基本元件的分类，核心是明确用电器的定义，区分电源、开关、导线、用电器的不同作用，属于电路基础题，难度较低。
【难度系数】
0.8
3.(双选)下列关于电路的说法中,正确的是 (
A.电源是提供电能的装置
B.开关是控制电流大小的装置
C.用电器是消耗电流的装置
D.导线是传输电能的装置
AD
)A.电源是提供电能的装置
B.开关是控制电流大小的装置
C.用电器是消耗电流的装置
D.导线是传输电能的装置
答案
3.AD
解析
【分析】
本题考查电路基本组成元件的功能，需逐一分析每个选项，回忆电源、开关、用电器、导线的作用，判断选项正误。
【解析】
逐个分析选项：
A选项：电源的作用是为电路提供电能，说法正确；
B选项：开关的功能是控制电路的通断，而非控制电流大小（控制电流大小的装置如滑动变阻器），故B错误；
C选项：用电器是消耗电能的装置，并非消耗电流（电流是电荷定向移动形成的，用电器消耗的是电能），故C错误；
D选项：导线的作用是连接电路，传输电能，说法正确。
因此正确选项为AD。
【答案】
AD
【知识点】
电路元件的作用
【点评】
本题为初中电学基础题，考查电路四个基本组成部分的功能，属于识记类题目，难度较低，只要掌握基础概念即可正确作答。
【难度系数】
0.8
本题考查电路基本组成元件的功能，需逐一分析每个选项，回忆电源、开关、用电器、导线的作用，判断选项正误。
【解析】
逐个分析选项：
A选项：电源的作用是为电路提供电能，说法正确；
B选项：开关的功能是控制电路的通断，而非控制电流大小（控制电流大小的装置如滑动变阻器），故B错误；
C选项：用电器是消耗电能的装置，并非消耗电流（电流是电荷定向移动形成的，用电器消耗的是电能），故C错误；
D选项：导线的作用是连接电路，传输电能，说法正确。
因此正确选项为AD。
【答案】
AD
【知识点】
电路元件的作用
【点评】
本题为初中电学基础题，考查电路四个基本组成部分的功能，属于识记类题目，难度较低，只要掌握基础概念即可正确作答。
【难度系数】
0.8
4.如图所示，当开关$S_1$、$S_2$都断开时，电路处于
开路
状态；当开关$S_1$、$S_2$都闭合时，电路处于短路
状态。答案
4.开路 短路
解析
【分析】要判断电路状态，需根据开关通断情况分析电流的路径：当开关都断开时，电路没有闭合的电流通路；当开关都闭合时，需判断是否出现电源两极直接连通的情况。
【解析】1. 当开关$S_1$、$S_2$都断开时，电路中没有形成闭合回路，电流无法流通，因此电路处于开路（断路）状态；2. 当开关$S_1$、$S_2$都闭合时，开关$S_2$的导线直接连接电源的正负极，电流不经过用电器，直接从电源正极回到负极，因此电路处于短路状态。
【答案】开路；短路
【知识点】电路状态；断路；短路
【点评】本题考查对电路基本状态的理解，核心是分析开关通断时电流的路径，属于初中物理电路部分的基础题型，需掌握电路通路、开路、短路的判断方法。
【难度系数】0.2
【解析】1. 当开关$S_1$、$S_2$都断开时，电路中没有形成闭合回路，电流无法流通，因此电路处于开路（断路）状态；2. 当开关$S_1$、$S_2$都闭合时，开关$S_2$的导线直接连接电源的正负极，电流不经过用电器，直接从电源正极回到负极，因此电路处于短路状态。
【答案】开路；短路
【知识点】电路状态；断路；短路
【点评】本题考查对电路基本状态的理解，核心是分析开关通断时电流的路径，属于初中物理电路部分的基础题型，需掌握电路通路、开路、短路的判断方法。
【难度系数】0.2

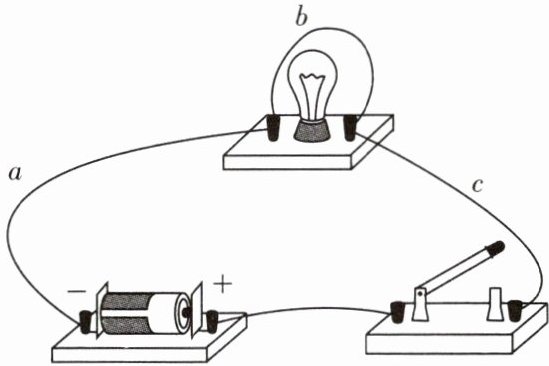

5.如图所示,开关闭合后,电路的这种状态叫做
短路
,可能会将电源
(填“电源”或“灯泡”)烧坏;若要使小灯泡发光,应该去掉导线b
(填“a”“b”或“c”)。答案
5.短路 电源 b
解析
【分析】要判断电路状态，需分析电流路径：开关闭合后，电流从电源正极出发，经开关后，通过导线b直接回到电源负极，未经过小灯泡，这种情况属于短路。短路时电路电流过大，会损坏电源。要让小灯泡发光，需让电流经过灯泡，因此需去掉导线b，使电流通过灯泡形成通路。
【解析】开关闭合后，导线b将小灯泡的两个接线柱直接连通，导致电流不经过小灯泡，直接从电源正极经开关、导线b回到电源负极，形成电源短路。电源短路时，电路中电流极大，会烧坏电源。若要使小灯泡发光，应去掉导线b，此时电流路径为：电源正极→开关→小灯泡→电源负极，形成通路，小灯泡即可发光。
【答案】短路；电源；b
【知识点】电路短路、电路通路
【点评】本题考查电路短路的判断、短路的危害及通路的连接，属于初中物理电路部分的基础题，需掌握电路的基本连接方式和短路的特点。
【难度系数】0.7
【解析】开关闭合后，导线b将小灯泡的两个接线柱直接连通，导致电流不经过小灯泡，直接从电源正极经开关、导线b回到电源负极，形成电源短路。电源短路时，电路中电流极大，会烧坏电源。若要使小灯泡发光，应去掉导线b，此时电流路径为：电源正极→开关→小灯泡→电源负极，形成通路，小灯泡即可发光。
【答案】短路；电源；b
【知识点】电路短路、电路通路
【点评】本题考查电路短路的判断、短路的危害及通路的连接，属于初中物理电路部分的基础题，需掌握电路的基本连接方式和短路的特点。
【难度系数】0.7
6.小红同学在使用手电筒时发现灯泡不亮,她对灯泡不亮的原因进行了几种判断,其中不可能的是（
A.小灯泡的灯丝断了
B.电池没电了
C.小灯泡与电路接触不良
D.手电筒开关处出现短路
D
）A.小灯泡的灯丝断了
B.电池没电了
C.小灯泡与电路接触不良
D.手电筒开关处出现短路
答案
6.D
解析
【分析】
要判断手电筒灯泡不亮的不可能原因，需明确：灯泡不亮的核心是电路中无电流，对应两种情况——电路断路（某处断开）或电源无电能。需逐一分析选项，判断每个选项是否会导致电路无电流，进而找出不符合的选项。
【解析】
逐个分析选项：
A. 小灯泡灯丝断了，属于电路断路，电流无法通过灯丝，灯泡不亮，该原因可能；
B. 电池没电了，电路无电源提供电能，无法形成电流，灯泡不亮，该原因可能；
C. 小灯泡与电路接触不良，属于电路断路，电流无法导通，灯泡不亮，该原因可能；
D. 手电筒开关处出现短路，仅相当于开关失去控制作用，电路仍为通路，电流可正常通过灯泡，灯泡会发光，因此该原因不可能导致灯泡不亮。
综上，答案选D。
【答案】
D
【知识点】
电路故障分析、通路与断路
【点评】
本题结合生活实例考查简单电路的状态判断，贴近日常，属于基础电路知识的应用，需准确区分电路断路、通路、短路对用电器的影响。
【难度系数】
0.3
要判断手电筒灯泡不亮的不可能原因，需明确：灯泡不亮的核心是电路中无电流，对应两种情况——电路断路（某处断开）或电源无电能。需逐一分析选项，判断每个选项是否会导致电路无电流，进而找出不符合的选项。
【解析】
逐个分析选项：
A. 小灯泡灯丝断了，属于电路断路，电流无法通过灯丝，灯泡不亮，该原因可能；
B. 电池没电了，电路无电源提供电能，无法形成电流，灯泡不亮，该原因可能；
C. 小灯泡与电路接触不良，属于电路断路，电流无法导通，灯泡不亮，该原因可能；
D. 手电筒开关处出现短路，仅相当于开关失去控制作用，电路仍为通路，电流可正常通过灯泡，灯泡会发光，因此该原因不可能导致灯泡不亮。
综上，答案选D。
【答案】
D
【知识点】
电路故障分析、通路与断路
【点评】
本题结合生活实例考查简单电路的状态判断，贴近日常，属于基础电路知识的应用，需准确区分电路断路、通路、短路对用电器的影响。
【难度系数】
0.3

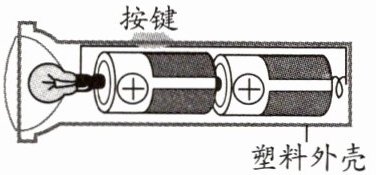

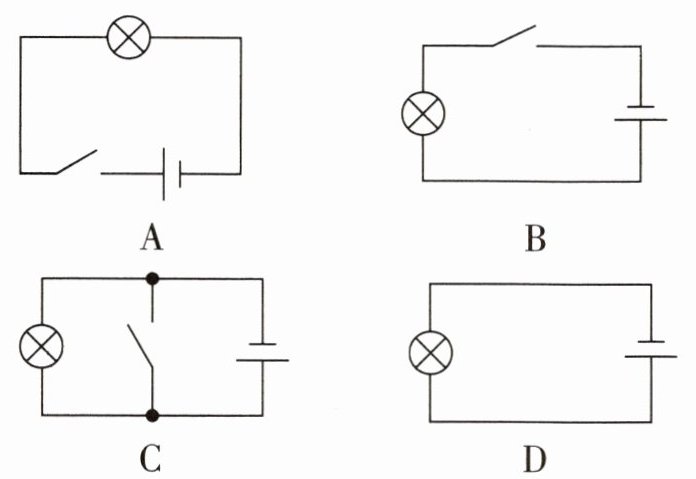

7.手电筒的结构如图所示，按下按键时，电路接通小灯泡发光。该手电筒的电路图是（
A
B
C
D
B
）A
B
C
D
答案
7.B
解析
【分析】
要判断手电筒的正确电路图，需明确手电筒的电路结构：完整电路需包含电源、开关、用电器（小灯泡），三者串联，按下按键时开关闭合，形成通路使灯泡发光，无短路或断路情况，据此逐一分析选项。
【解析】
手电筒的电路为电源、开关、小灯泡串联的简单电路，按下按键时开关闭合，电路接通。选项A存在元件连接错误或短路问题；选项C缺少必要元件或连接错误；选项D电路断路；选项B中电源、开关、小灯泡正确串联，符合手电筒的电路结构，故为正确答案。
【答案】
B
【知识点】
电路的组成、电路图识别
【点评】
本题考查简单串联电路的构成及电路图的判断，属于电学入门基础题型，需掌握基础电路的组成要素。
【难度系数】
0.7
要判断手电筒的正确电路图，需明确手电筒的电路结构：完整电路需包含电源、开关、用电器（小灯泡），三者串联，按下按键时开关闭合，形成通路使灯泡发光，无短路或断路情况，据此逐一分析选项。
【解析】
手电筒的电路为电源、开关、小灯泡串联的简单电路，按下按键时开关闭合，电路接通。选项A存在元件连接错误或短路问题；选项C缺少必要元件或连接错误；选项D电路断路；选项B中电源、开关、小灯泡正确串联，符合手电筒的电路结构，故为正确答案。
【答案】
B
【知识点】
电路的组成、电路图识别
【点评】
本题考查简单串联电路的构成及电路图的判断，属于电学入门基础题型，需掌握基础电路的组成要素。
【难度系数】
0.7
