2026年名师面对面学科素养评价八年级科学下册浙教版第43页答案

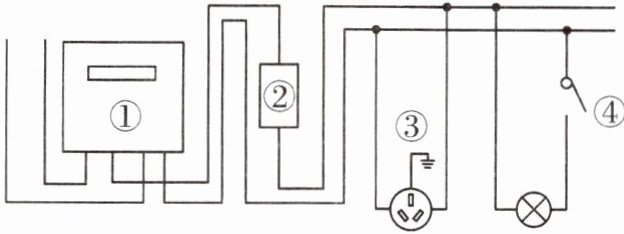

1. 下图是家庭电路的部分示意图，则下列说法错误的是(
)


A.元件“①”是电能表，用来测量电路消耗的电能
B.元件“②”是断路器，当电流过大时会自动断开
C.有金属外壳的用电器必须使用“③”所示插座，以确保安全
D.元件“④”必须和用电器串联，且要接在中性线上

答案

D

解析

根据家庭电路的组成及各部分的作用，逐一分析选项。
选项A：元件“①”处于家庭电路的干路上，是电能表，其作用是用来测量电路消耗的电能，该说法正确。
选项B：元件“②”是断路器（空气开关），当电路中电流过大时，它会自动断开，起到保护电路的作用，该说法正确。
选项C：“③”是三孔插座，有金属外壳的用电器必须使用三孔插座，将金属外壳接地，当用电器漏电时，电流能通过地线导入大地，从而确保使用安全，该说法正确。
选项D：元件“④”是开关，开关必须和用电器串联，且要接在火线上，而不是中性线上，这样在断开开关时，用电器不带电，可保证操作安全，该说法错误。
2. 右下图是某家庭电路的部分电路示意图，其中甲、乙两个方框中可以安装用电器和开关。对此电路，下列说法正确的是(
)

A.甲处安装用电器，乙处安装开关
B.若想再安装一个灯泡应与原来的用电器串联
C.保险丝应选用电阻较大且熔点较低的材料
D.保险丝改装在零线上也能起到同样的作用

答案

C

解析

1. 家庭电路中，为安全考虑，开关应安装在相线（火线）一侧，而用电器则连接在开关之后，因此甲处应安装开关，乙处应安装用电器，故A错误。
2. 在家庭电路中，各用电器应并联连接，若想再安装一个灯泡应与原来的用电器并联，而不是串联，故B错误。
3. 保险丝的作用是在电流过大时熔断，从而保护电路，因此应选用电阻较大且熔点较低的材料，故C正确。
4. 保险丝必须安装在相线上，当电流过大时，保险丝熔断，切断电源，若安装在零线上，则无法有效切断电源，故D错误。
3. 右下图是正常家庭电路的部分示意图，下列说法不正确的是(
)

A.导线A与大地之间的电压为220V
B.测电笔先后插入插座的左右插孔，氖管都不发光
C.在家庭电路中灯泡与插座并联
D.电冰箱的插头插入插座能使电冰箱的金属外壳接地

答案

B

解析

选项A：家庭电路中，导线A是火线，电压为220V，与大地之间的电压为220V，正确。
选项B：测电笔插入插座的左孔（零线）时，氖管不发光；插入右孔（火线）时，氖管应发光，题目描述氖管都不发光是错误的，实际应发光。
选项C：家庭电路中，灯泡与插座是并联的，正确。
选项D：电冰箱的插头插入插座时，金属外壳通过接地线接地，正确。
因此，不正确的是选项B。
4. 在我国的家庭电路中，相线和中性线之间的电压为
V，相线与大地之间的电压为
V，中性线与大地之间的电压为
V。

答案

220；220；0
5. 保险丝是
联在电路中的，且该装置应装在
(填“相线”或“中性线”)上。它的作用是
。更换保险丝是件麻烦的事，现在，家庭中常用
来替代闸刀开关和熔断器。
提升能力

答案

串；相线；当电路中电流过大时，保险丝熔断，自动切断电路，起到保护电路的作用；空气开关
6. 小东发现家里的电灯不亮了，经检查，保险丝未断，用测电笔分别接触灯泡两个线头，氖管均发光，则电灯不亮的原因可能是(
)

A.灯丝断了
B.相线断了
C.中性线断了
D.电源被短路

答案

C

解析

家庭电路中，测电笔接触火线氖管发光，接触零线不发光。保险丝未断，排除短路（D项短路会熔断保险丝）；灯丝断了（A项），则与零线相连的线头测电笔不发光；相线断了（B项），所有线头均不发光；中性线断了（C项），火线通过灯丝使灯泡两线头均与火线相连，测电笔接触均发光，且电路无电流灯泡不亮。
