7. 在右下图所示的家庭电路中，闭合开关S，发现灯泡不发光。此时用测电笔判断故障，测电笔检测a点、b点和c点时氖管均发光，检测d点时氖管不发光，由此可以判断()
A.a、b间有导线断路
B.灯泡L断路
C.灯泡L短路
D.c、d间导线断路
A.a、b间有导线断路
B.灯泡L断路
C.灯泡L短路
D.c、d间导线断路
答案
D
解析
闭合开关后灯泡不发光，说明电路存在断路或短路。测电笔检测a、b、c点氖管均发光，表明这三点与相线连通；检测d点氖管不发光，表明d点与相线不连通。a点为相线，发光正常；b、c点发光说明a到b、b到c（经开关和灯泡）均连通；d点不发光且为中性线，正常应不发光。若c、d间断路，电流无法从c到d回到中性线，灯泡不发光，此时c点因与相线连通而发光，符合题意。A项a、b断路则b点不发光，B项灯泡断路则c点不发光，C项灯泡短路会导致跳闸或保险丝熔断，均不符合。

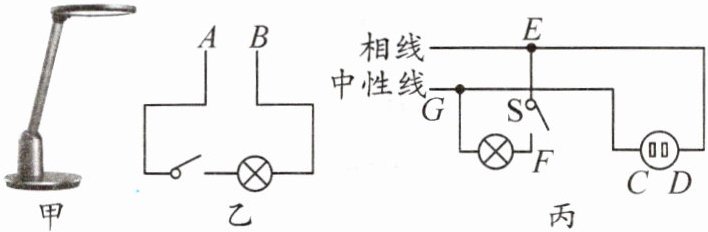

8. 图甲是台灯的实物图，图乙是该台灯的电路图，AB表示台灯插头的两个插脚。
(1)从安全性考虑，台灯插头的插脚A应与图丙中两孔插座的(填字母)孔相连。
(2)小明将台灯插头插入插座后，闭合台灯开关，台灯不发光。经检查，G点左侧的中性线断了，其他元件都完好。此时图丙的开关S断开，用测电笔检测E、F、G各点，氖管发光的是点。
(1)从安全性考虑，台灯插头的插脚A应与图丙中两孔插座的(填字母)孔相连。
(2)小明将台灯插头插入插座后，闭合台灯开关，台灯不发光。经检查，G点左侧的中性线断了，其他元件都完好。此时图丙的开关S断开，用测电笔检测E、F、G各点，氖管发光的是点。
答案
1. （1）
从安全性考虑，开关应接在相线上，所以台灯插头的插脚$A$（接开关）应与两孔插座的$M$孔（相线）相连。
2. （2）
解：当$G$点左侧中性线断了，开关$S$断开时，$E$点与相线相连，测电笔检测$E$点时，氖管发光；$F$、$G$点与中性线相连，但$G$点左侧中性线断了，$F$、$G$点通过灯泡与相线断开，测电笔检测$F$、$G$点时，氖管不发光。
故答案依次为：（1）$M$；（2）$E$。
从安全性考虑，开关应接在相线上，所以台灯插头的插脚$A$（接开关）应与两孔插座的$M$孔（相线）相连。
2. （2）
解：当$G$点左侧中性线断了，开关$S$断开时，$E$点与相线相连，测电笔检测$E$点时，氖管发光；$F$、$G$点与中性线相连，但$G$点左侧中性线断了，$F$、$G$点通过灯泡与相线断开，测电笔检测$F$、$G$点时，氖管不发光。
故答案依次为：（1）$M$；（2）$E$。
9. 下图所示a、b、c是家庭电路中的三条导线，其中相线是(填“a”“b”或“c”)。若将洗衣机接入此电路中，洗衣机应与电灯。当家庭电路需要维修时，必须断开。
答案
a；并联；总开关

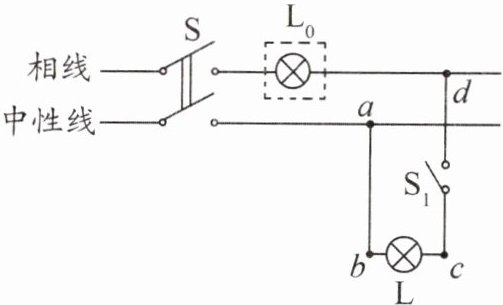

10. 电工师傅常用一只与L相同的灯泡L₀(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如右下图所示。当S闭合后，再闭合S₁时，根据现象判断电路中存在的故障。
(1)L₀正常发光，说明该支路。
(2)L₀发光呈暗红色，说明该支路。
(3)L₀不亮，说明该支路。
(4)若闭合S₁后，L₀和L都不亮，为进一步明确故障，电工师傅用测电笔测试a、b、c、d四点时，氖管都发光，则电路的故障可能是。
(1)L₀正常发光，说明该支路。
(2)L₀发光呈暗红色，说明该支路。
(3)L₀不亮，说明该支路。
(4)若闭合S₁后，L₀和L都不亮，为进一步明确故障，电工师傅用测电笔测试a、b、c、d四点时，氖管都发光，则电路的故障可能是。
答案
（1）短路
（2）正常
（3）断路
（4）中性线断路
（2）正常
（3）断路
（4）中性线断路
