27.按要求完成下列光路图。

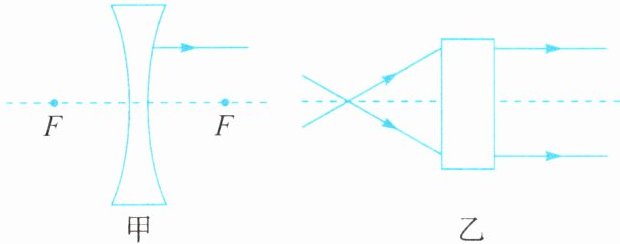

(1)将下图甲中的入射光线补画完整,在图乙中补画合适的透镜。

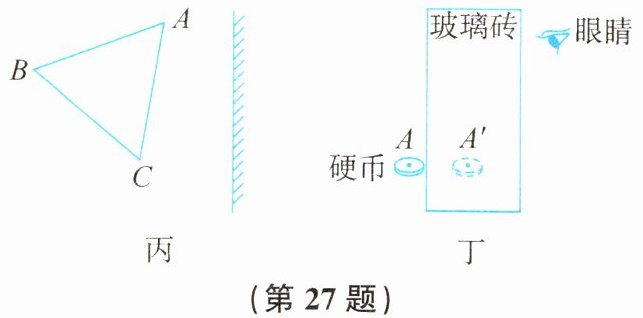

(2)请在图丙中作出物体ABC在平面镜中所成的像。
(3)如图丁所示,小明给同学们表演趣味小实验,他将一块厚玻璃砖竖立在桌面上,让小白站在玻璃砖右侧进行观察。小明将一枚硬币缓慢移至玻璃砖左侧某一位置时,小白惊奇地发现,硬币“进入”了玻璃砖内。请画出从A点发出的一条光线,经过玻璃砖进入眼睛的完整光路。

27.(1)图略 (2) (3)

【分析】
本题为光学作图题，包含透镜、平面镜成像、光的折射三类作图问题，需分别运用对应光学规律解题：①透镜作图：根据光线偏折特点判断透镜类型，补画符合规律的光线；②平面镜成像：利用像与物关于镜面对称的特点确定像点；③玻璃砖光路：明确空气与玻璃界面的两次折射规律，画出完整光路。
【解析】
(1) 透镜作图：观察折射光线的偏折方向，判断透镜类型（凸透镜使光线会聚，凹透镜使光线发散），再补画对应入射光线；

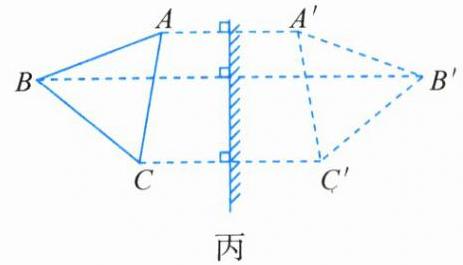

(2) 平面镜成像：①分别过A、B、C三点作平面镜的垂线，延长垂线至镜后，使镜后线段长度等于镜前线段长度，得到像点A'、B'、C'；②用虚线连接A'、B'、C'，即为物体ABC的像；
(3) 玻璃砖光路：①确定A点发出光线在玻璃砖左侧界面的入射点；②在左侧界面作法线，根据光从空气斜射入玻璃时折射角小于入射角，画出玻璃内的折射光线；③在右侧界面作法线，根据光从玻璃斜射入空气时折射角大于入射角，画出进入眼睛的折射光线，完成光路。
【答案】
27.(1)图略 (2) (3)
【知识点】
平面镜成像、透镜光路、光的折射
【点评】
本题考查光学基础作图技能，涵盖三类常见光学现象的作图方法，需掌握各规律的细节（如对称关系、折射角与入射角的关系等），是光学核心基础题。
【难度系数】
0.5
