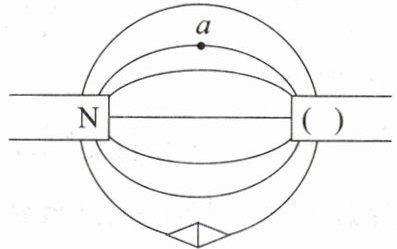

1.如图是两个磁极靠近时磁感线的分布情况，根据图中标示的N极，在括号内标出磁极(N或S);并标出小磁针静止时的N极;再在a点用箭头标出磁感线方向。

1.

【分析】要解决本题，需利用磁体外部磁感线的核心规律：在磁体外部，磁感线总是从N极出发，回到S极。首先根据左侧标注的N极，判断右侧磁极；再依据磁感线方向确定a点的箭头；最后结合小磁针静止时N极指向与磁感线方向一致的特点，确定小磁针的N极。
【解析】1. 确定右侧磁极：已知左侧磁极为N极，根据磁体外部磁感线从N极出发、回到S极的规律，可知右侧括号内的磁极为S极；2. 确定a点磁感线方向：磁感线从N极（左侧）指向S极（右侧），因此a点的磁感线箭头方向为向右；3. 确定小磁针N极：小磁针静止时，N极的指向与磁感线方向相同，磁感线在小磁针处方向向右，故小磁针的右端为N极。
【答案】
【知识点】磁感线、磁极判断
【点评】本题考查磁感线的基本性质，是磁学基础题，核心是掌握磁体外部磁感线的方向规律，难度较低。
【难度系数】0.3

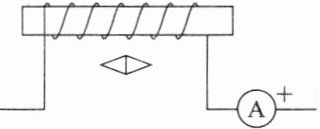

2. 如图所示，电流表连接正确，且图中已标出电流表正接线柱位置，请在图中画出通电后螺线管中电流方向并标出小磁针静止时的N、S极。

2.

【分析】
要解决本题，需结合电流表的接线规则、安培定则和磁场方向的特点逐步分析：
1. 电流表连接正确，电流需从电流表的正接线柱（+）流入，负接线柱流出，据此确定螺线管中电流的流向；
2. 利用安培定则（右手握住螺线管，四指指向电流的环绕方向，大拇指所指的一端为螺线管的N极）判断螺线管的磁极；
3. 螺线管外部的磁场方向是从N极指向S极，小磁针静止时N极的指向与该点的磁场方向一致，据此确定小磁针的N、S极。
【解析】
1. 确定电流方向：电流表的正接线柱在右侧，电流从电流表的+端流入，因此电流路径为：电源正极→电流表+→螺线管右端→螺线管绕线→螺线管左端→电源负极，由此可知螺线管正面（朝向我们的一侧）的电流方向向上；
2. 判断螺线管磁极：根据安培定则，右手握住螺线管，四指顺着电流的环绕方向（正面向上），大拇指指向螺线管的右端，因此螺线管的右端为N极，左端为S极；
3. 确定小磁针极性：螺线管外部磁场方向从N极（右端）指向S极（左端），小磁针静止时N极指向磁场方向，因此小磁针的左端为N极，右端为S极，同时在螺线管上标注出电流方向（正面电流向上）。
【答案】

【知识点】
安培定则、磁场方向、小磁针磁极判断
【点评】
本题考查安培定则的应用和磁场方向的判断，核心是正确利用电流表接线确定电流方向，再结合安培定则判断螺线管磁极，最后根据磁场方向确定小磁针极性，属于基础电磁学题。
【难度系数】
0.5

3. [2025·扬州中考]如图所示，根据小磁针静止时N极的指向，标出A处的磁感线方向和电源正、负极。

（）（）

3.

【分析】
要解决本题，需按以下步骤思考：
1. 利用小磁针判断磁场方向：小磁针静止时N极的指向为该点的磁场方向，图中小磁针N极向右，说明螺线管左端的磁场方向向右，结合螺线管外部磁场“从N极指向S极”的规律，可判断螺线管的磁极：左端为S极，右端为N极。
2. 用安培定则确定电流方向：右手握住螺线管，大拇指指向螺线管的N极（右端），四指弯曲的方向即为电流的方向，由此可知电流从螺线管的右端流入、左端流出。
3. 确定电源正负极：电流在电路中从电源正极流出、负极流入，因此电源的右端为正极，左端为负极。
4. 确定A处磁感线方向：螺线管外部的磁感线从N极出发，回到S极，因此A处的磁感线方向向左（从螺线管右端指向左端）。
【解析】
1. 小磁针静止时N极的指向是该点的磁场方向，图中小磁针N极向右，说明螺线管左侧磁场方向向右，根据螺线管外部磁场“从N极指向S极”，可知螺线管左端为S极，右端为N极。
2. 根据安培定则：右手握住螺线管，大拇指指向N极（右端），四指所指方向为电流方向，可推出电流从螺线管右端流入、左端流出，因此电源的右端是正极，左端是负极。
3. 螺线管上方的A点，磁感线方向与磁场方向一致，即从N极（右端）指向S极（左端），故A处磁感线方向向左。
【答案】

【知识点】
安培定则、磁感线、磁场方向
【点评】
本题考查安培定则的应用、磁场方向与磁感线的关系，核心是利用小磁针N极指向判断磁场方向，再结合安培定则推导电流和电源极性，是中考常见的基础题型，需掌握磁极间的相互作用和安培定则的正确使用。
【难度系数】
0.5

4.[2025·陕西中考]如图所示,请在虚线框中标出电源右侧的正、负极和小磁针左侧的N、S极。

4.

【分析】本题需结合磁感线方向、安培定则和磁极间的相互作用解题。首先，螺线管外部的磁感线从N极出发回到S极，根据图中磁感线箭头向左，可判断螺线管的右端为N极，左端为S极；接着用安培定则确定电流方向，进而判断电源的正负极；最后根据磁极间的相互作用确定小磁针的磁极。
【解析】步骤1：判断螺线管磁极：螺线管外部磁感线由N极指向S极，图中上方磁感线箭头向左，说明螺线管右端为N极，左端为S极。步骤2：确定电源正负极：根据安培定则，右手握住螺线管，大拇指指向右端（N极），四指弯曲方向与电流方向一致，可知电流从螺线管左端流入、右端流出，因此电源左端为正极，右端为负极，故电源右侧虚线框标注“-”（负极）。步骤3：确定小磁针磁极：螺线管右端为N极，根据磁极间异名磁极相吸，小磁针靠近螺线管的左端为S极，小磁针的N极指向磁场方向，故小磁针上方虚线框标注“N”。
【答案】电源右侧虚线框标“-”，小磁针上方虚线框标“N”（对应参考答案图示）
【知识点】安培定则、磁感线、磁极间的相互作用
【点评】本题考查电与磁的基础应用，需掌握磁感线规律和安培定则的正确使用，是中考常见的基础题型。
【难度系数】0.5

5. 如图所示，一个通电螺线管的绕线未画出，电源“+”“−”极未标出，为了防止短路，绕线具有一定的电阻。已知一个可自由转动的小磁针放在螺线管的一端最终静止时状态如图所示，图中的“N”是小磁针的极性。要求：
(1)画出绕线(三匝即可)，使它和电源形成闭合回路；
(2)标出电源“+”“−”极；
(3)画一条螺线管周围的磁感线。

5.

【分析】
首先根据小磁针静止时N极的指向，结合磁极间的相互作用规律，判断螺线管的磁极；再利用安培定则（右手螺旋定则）确定电流方向，进而标出电源的正负极；接着画出三匝绕线，使绕线与电源形成闭合回路；最后根据外部磁感线的分布规律，画出一条螺线管周围的磁感线。
【解析】
1. 判断螺线管磁极：小磁针静止时N极向上，说明螺线管上端为S极，下端为N极（小磁针N极指向磁场方向，螺线管上方磁场指向S极）。
2. 确定电源极性与绕线：根据安培定则，右手握住螺线管，大拇指指向N极（下端），四指弯曲方向为电流环绕方向，由此可确定电流从螺线管上端流入、下端流出，对应电源正极在下端、负极在上端（或反向绕线，电流从下端流入、上端流出，对应电源正极在上端、负极在下端，两种绕法均符合要求），按电流方向画出三匝绕线，形成闭合回路。
3. 画磁感线：螺线管外部磁感线从N极（下端）出发，回到S极（上端），在螺线管周围画一条带箭头的磁感线，方向从下端指向上端。
【答案】

【知识点】
安培定则，磁极间相互作用，磁感线
【点评】
本题考查电磁学基础规律的应用，需结合小磁针指向判断磁极，再通过安培定则推导电流与电源极性，是典型的基础题型，注重对核心知识点的掌握。
【难度系数】
0.5

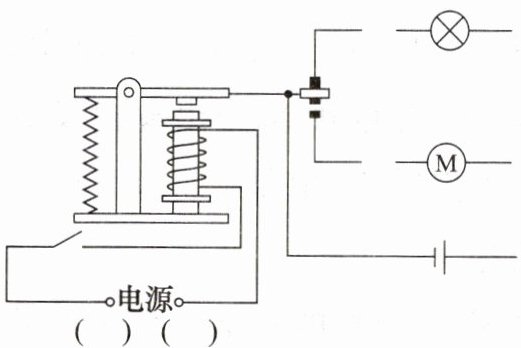

6. 如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正、负极，并将工作电路图连接完整。要求：开关闭合时，电动机转动，小灯泡不亮；开关断开时，小灯泡亮，电动机不转动。

6.

【分析】
要解决本题，需分两步分析：1. 利用安培定则判断控制电路电源的正负极：已知开关闭合时电磁铁上端为N极、下端为S极，根据安培定则可确定控制电路的电流流向，进而判断电源正负极；2. 设计并连接工作电路：根据要求，开关闭合时电动机转动、小灯泡不亮，开关断开时小灯泡亮、电动机不转动，需结合电磁继电器衔铁的动作（开关闭合时衔铁被吸下，开关断开时衔铁复位），连接对应的电路通路。
【解析】

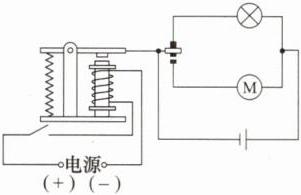

1. 判断控制电路电源正负极：
根据安培定则，右手握住螺线管，大拇指指向电磁铁上端（N极），四指弯曲方向为电流方向，可知电流从螺线管下端流入、上端流出，因此控制电路电源的左端为正极，右端为负极，对应图中括号标注“(+)”“(-)”。
2. 连接工作电路：
开关闭合时，电磁铁有磁性，衔铁被吸下，触点与电动机所在电路接通，电动机工作，小灯泡所在电路断开；开关断开时，电磁铁无磁性，衔铁在弹簧作用下复位，触点与小灯泡所在电路接通，小灯泡工作，电动机所在电路断开。因此将小灯泡的一端接电源，另一端接上方触点，电动机的一端接电源，另一端接下方触点，完成工作电路连接。
【答案】

【知识点】
安培定则、电磁继电器、电路连接
【点评】
本题结合安培定则和电磁继电器的工作原理，考查电路的设计与连接，需理解电磁继电器的控制作用，难度适中。
【难度系数】
0.5
