3. 关于电流的形成和电流的方向，下列说法正确的是(
A.电荷的移动形成电流
B.自由电荷定向移动的方向就是电流方向
C.在电源的外部，电流从正极流出，最后流入负极
D.金属导体中，自由电子定向移动的方向就是电流方向
C
)。A.电荷的移动形成电流
B.自由电荷定向移动的方向就是电流方向
C.在电源的外部，电流从正极流出，最后流入负极
D.金属导体中，自由电子定向移动的方向就是电流方向
答案
3. C
解析
【分析】
要判断各选项的正确性，需明确电流形成的条件、电流方向的规定以及电源外部电流的路径：1. 电流是电荷的定向移动形成的，并非任意移动；2. 电流方向规定为正电荷定向移动的方向，与负电荷定向移动方向相反；3. 电源外部，电流从正极流出，经用电器回到负极。据此逐一分析选项。
【解析】
选项A：电荷的定向移动才能形成电流，若电荷无规则移动则无法形成电流，故A错误；
选项B：物理学中规定正电荷定向移动的方向为电流方向，自由电荷若为负电荷（如金属中的自由电子），其定向移动方向与电流方向相反，故B错误；
选项C：在电源外部，电流从电源正极流出，经过用电器后流入电源负极，符合电流路径的规律，故C正确；
选项D：金属导体中的自由电子带负电，其定向移动方向与电流方向相反，故D错误。
【答案】
C
【知识点】
电流的形成、电流的方向、电源外部电流方向
【点评】
本题考查电学基础概念，需准确区分电流形成条件、电流方向规定及电源外部电流流向，是入门级知识点，易因概念混淆出错。
【难度系数】
0.6
要判断各选项的正确性，需明确电流形成的条件、电流方向的规定以及电源外部电流的路径：1. 电流是电荷的定向移动形成的，并非任意移动；2. 电流方向规定为正电荷定向移动的方向，与负电荷定向移动方向相反；3. 电源外部，电流从正极流出，经用电器回到负极。据此逐一分析选项。
【解析】
选项A：电荷的定向移动才能形成电流，若电荷无规则移动则无法形成电流，故A错误；
选项B：物理学中规定正电荷定向移动的方向为电流方向，自由电荷若为负电荷（如金属中的自由电子），其定向移动方向与电流方向相反，故B错误；
选项C：在电源外部，电流从电源正极流出，经过用电器后流入电源负极，符合电流路径的规律，故C正确；
选项D：金属导体中的自由电子带负电，其定向移动方向与电流方向相反，故D错误。
【答案】
C
【知识点】
电流的形成、电流的方向、电源外部电流方向
【点评】
本题考查电学基础概念，需准确区分电流形成条件、电流方向规定及电源外部电流流向，是入门级知识点，易因概念混淆出错。
【难度系数】
0.6

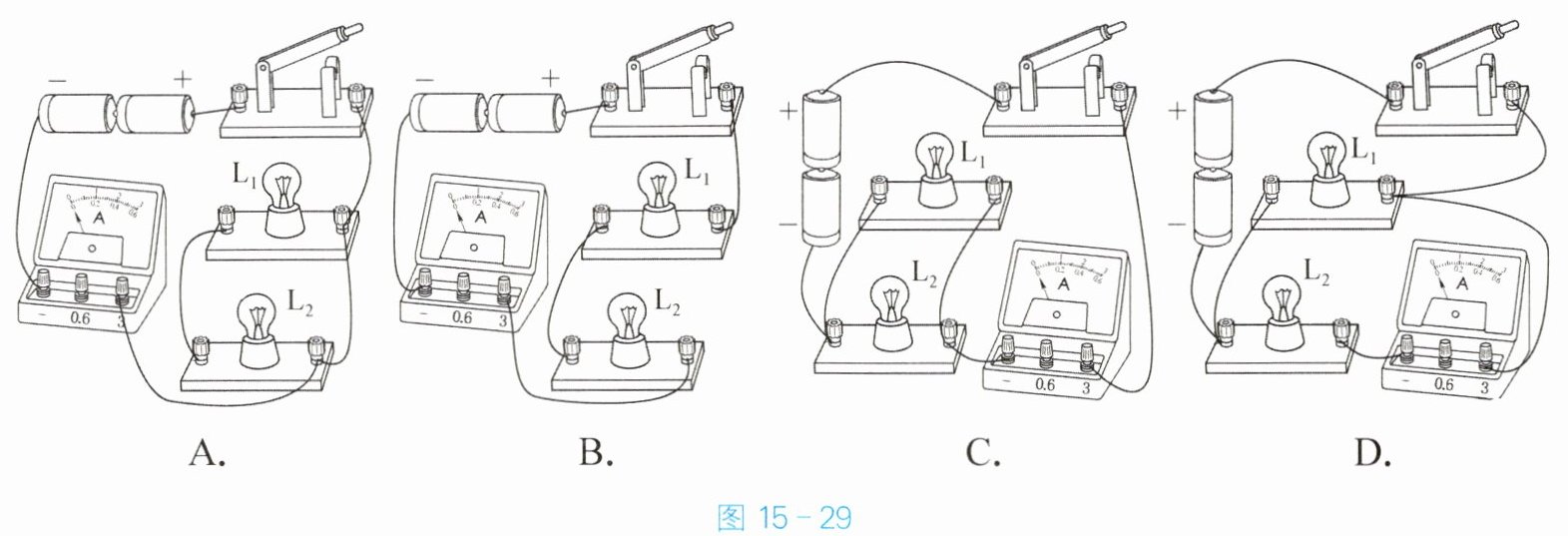

4. 如图15-29所示的电路连接中，闭合开关，会烧坏电流表的是（
图15-29
A
）。 图15-29答案
4. A
解析
【分析】
要判断闭合开关后哪个电路会烧坏电流表，需依据电流表的使用规则：电流表应串联在电路中，严禁直接接在电源两端，否则会造成电源短路，电流过大烧坏电流表。需逐一分析各选项的电路连接，判断是否存在电流表直接接电源的短路情况。
【解析】
选项A：闭合开关后，电流路径为：电源正极→开关→电流表→电源负极，L₁、L₂均被短路，电流表直接接在电源两端，造成电源短路，电路中电流极大，会烧坏电流表。
选项B：闭合开关后，电流依次经过L₁、L₂，电流表串联在电路中，测量电路总电流，无短路情况，不会烧坏电流表。
选项C：闭合开关后，L₁与L₂并联，电流表与L₂串联，测量L₂支路的电流，电路正常，不会烧坏电流表。
选项D：闭合开关后，L₁与L₂并联，电流表在干路，测量干路总电流，电路正常，不会烧坏电流表。
综上，会烧坏电流表的是选项A。
【答案】
A
【知识点】
电流表的使用、电路短路
【点评】
本题考查电流表的正确使用，核心是识别电路是否存在短路，需牢记电流表不能直接接电源两端的规则，属于电路基础应用题目，难度适中。
【难度系数】
0.5
要判断闭合开关后哪个电路会烧坏电流表，需依据电流表的使用规则：电流表应串联在电路中，严禁直接接在电源两端，否则会造成电源短路，电流过大烧坏电流表。需逐一分析各选项的电路连接，判断是否存在电流表直接接电源的短路情况。
【解析】
选项A：闭合开关后，电流路径为：电源正极→开关→电流表→电源负极，L₁、L₂均被短路，电流表直接接在电源两端，造成电源短路，电路中电流极大，会烧坏电流表。
选项B：闭合开关后，电流依次经过L₁、L₂，电流表串联在电路中，测量电路总电流，无短路情况，不会烧坏电流表。
选项C：闭合开关后，L₁与L₂并联，电流表与L₂串联，测量L₂支路的电流，电路正常，不会烧坏电流表。
选项D：闭合开关后，L₁与L₂并联，电流表在干路，测量干路总电流，电路正常，不会烧坏电流表。
综上，会烧坏电流表的是选项A。
【答案】
A
【知识点】
电流表的使用、电路短路
【点评】
本题考查电流表的正确使用，核心是识别电路是否存在短路，需牢记电流表不能直接接电源两端的规则，属于电路基础应用题目，难度适中。
【难度系数】
0.5

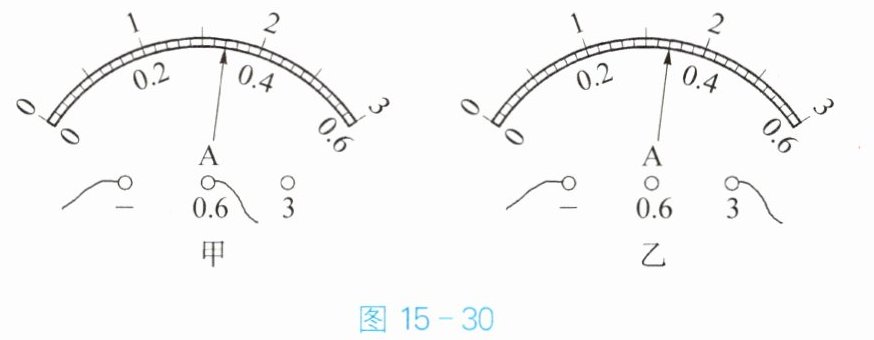

5. 图15-30中电流表的读数分别是：甲表为
0.34 A
；乙表为1.70 A
。答案
5. 0.34 A 1.70 A
解析
【分析】
电流表读数需遵循“先看量程，再定分度值，最后读数值”的步骤：1. 观察接线柱连接情况，确定电流表使用的量程；2. 根据量程明确每大格和每小格（分度值）代表的电流值；3. 结合指针位置，用分度值乘以指针转过的小格数，得到电流值。
【解析】
1. 甲表：接线柱接“-”和“0.6”，量程为0~0.6A。该量程下，每大格代表0.2A，每大格分10小格，故分度值为0.02A。指针指向0.2A后第7小格，电流值为0.2A + 7×0.02A = 0.34A。
2. 乙表：接线柱接“-”和“3”，量程为0~3A。该量程下，每大格代表1A，每大格分10小格，故分度值为0.1A。指针指向1A后第7小格，电流值为1A + 7×0.1A = 1.70A。
【答案】
0.34 A；1.70 A
【知识点】
电流表读数、电流测量
【点评】
本题考查电流表的读数方法，核心是准确判断量程和分度值，属于电学基础题，需注意避免混淆不同量程的分度值，是学生需掌握的基本技能。
【难度系数】
0.6
电流表读数需遵循“先看量程，再定分度值，最后读数值”的步骤：1. 观察接线柱连接情况，确定电流表使用的量程；2. 根据量程明确每大格和每小格（分度值）代表的电流值；3. 结合指针位置，用分度值乘以指针转过的小格数，得到电流值。
【解析】
1. 甲表：接线柱接“-”和“0.6”，量程为0~0.6A。该量程下，每大格代表0.2A，每大格分10小格，故分度值为0.02A。指针指向0.2A后第7小格，电流值为0.2A + 7×0.02A = 0.34A。
2. 乙表：接线柱接“-”和“3”，量程为0~3A。该量程下，每大格代表1A，每大格分10小格，故分度值为0.1A。指针指向1A后第7小格，电流值为1A + 7×0.1A = 1.70A。
【答案】
0.34 A；1.70 A
【知识点】
电流表读数、电流测量
【点评】
本题考查电流表的读数方法，核心是准确判断量程和分度值，属于电学基础题，需注意避免混淆不同量程的分度值，是学生需掌握的基本技能。
【难度系数】
0.6
6. 用电流表测电流时必须注意：
（1）电流表和被测的用电器必须
（2）必须让电流从标识
（3）把电流表接入电路之前，应先估计电路中电流的大小，若不能估计电流大小，可用“试触法”进行判断，即先选用
（4）绝对
（5）如图15－31所示，电流表测的是通过灯泡
（1）电流表和被测的用电器必须
串
联。（2）必须让电流从标识
＋
（选填“＋”或“－”）号的接线柱流入。（3）把电流表接入电路之前，应先估计电路中电流的大小，若不能估计电流大小，可用“试触法”进行判断，即先选用
大
（选填“大”或“小”）量程把表接入电路，试触看指针的偏转情况。（4）绝对
不允许

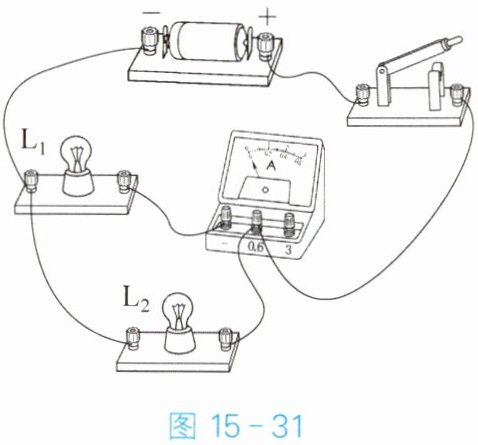

（选填“允许”或“不允许”）电流表的两个接线柱在没有连接用电器的情况下直接连到电源两极上。（5）如图15－31所示，电流表测的是通过灯泡
L₁
（选填“L₁”或“L₂”）的电流。答案
6. （1）串 （2）+ （3）大 （4）不允许 （5）L₁
解析
【分析】
本题围绕电流表的使用规则和电路电流测量展开，需分步骤分析：首先回忆电流表的使用要求，包括连接方式、接线柱接法、量程选择、使用禁忌；再通过分析实物电路的电流路径，判断电流表测量的用电器电流。
【解析】
（1）电流表的使用规则：电流表必须与被测用电器串联，若并联会导致用电器短路，因此填“串”；
（2）电流表接线要求：电流需从标识“＋”的接线柱流入，“－”接线柱流出，否则指针反向偏转，因此填“+”；
（3）量程选择：不确定电流大小时，应选用大量程试触，避免电流过大损坏电流表，因此填“大”；
（4）使用禁忌：电流表内阻极小，直接接电源两极会造成电源短路，损坏元件，因此绝对“不允许”；
（5）电流路径分析：观察实物图，电流从电源正极出发，经开关、电流表后，仅通过灯泡L₁回到电源负极，说明电流表与L₁串联，测量L₁的电流，因此填“L₁”。
【答案】
（1）串；（2）+；（3）大；（4）不允许；（5）L₁
【知识点】
电流表的使用；电路电流测量
【点评】
本题是电学基础题，考查电流表的核心使用规则和电流测量对象的判断，需牢记电流表的使用要点，结合实物电路的电流走向分析即可解答，难度不大。
【难度系数】
0.6
本题围绕电流表的使用规则和电路电流测量展开，需分步骤分析：首先回忆电流表的使用要求，包括连接方式、接线柱接法、量程选择、使用禁忌；再通过分析实物电路的电流路径，判断电流表测量的用电器电流。
【解析】
（1）电流表的使用规则：电流表必须与被测用电器串联，若并联会导致用电器短路，因此填“串”；
（2）电流表接线要求：电流需从标识“＋”的接线柱流入，“－”接线柱流出，否则指针反向偏转，因此填“+”；
（3）量程选择：不确定电流大小时，应选用大量程试触，避免电流过大损坏电流表，因此填“大”；
（4）使用禁忌：电流表内阻极小，直接接电源两极会造成电源短路，损坏元件，因此绝对“不允许”；
（5）电流路径分析：观察实物图，电流从电源正极出发，经开关、电流表后，仅通过灯泡L₁回到电源负极，说明电流表与L₁串联，测量L₁的电流，因此填“L₁”。
【答案】
（1）串；（2）+；（3）大；（4）不允许；（5）L₁
【知识点】
电流表的使用；电路电流测量
【点评】
本题是电学基础题，考查电流表的核心使用规则和电流测量对象的判断，需牢记电流表的使用要点，结合实物电路的电流走向分析即可解答，难度不大。
【难度系数】
0.6
