2026年优佳学案（云南）九年级物理全一册人教版第44页答案
[典例3]家里的电冰箱、微波炉、电视机等用电器之间的连接方式是
并联
。晚上，公路两旁的路灯总是同时亮起，早晨的时候又同时熄灭，各灯泡之间的连接方式是
并联
。（均选填“串联”或“并联”）
解析:电冰箱、微波炉、电视机等用电器之间互不影响,能独立工作,说明它们是并联的。马路两旁的路灯,虽然一到夜晚同时亮起,早晨又同时熄灭,但它们互不影响,能独立工作,是并联关系。
答案:并联 并联

答案

并联；并联

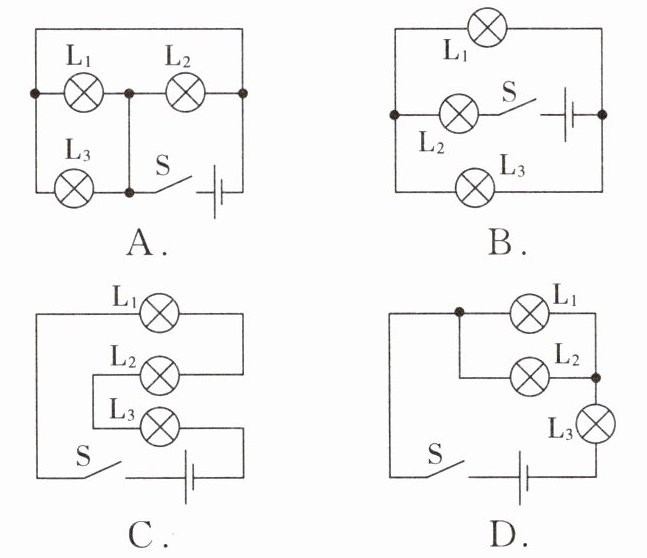

1.下列选项中，开关闭合时，三盏灯属于并联关系的是（
A
）。

答案

A

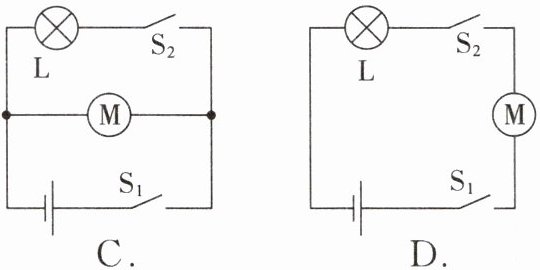

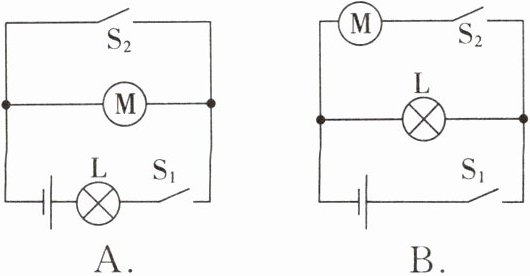

2.(物理学与日常生活)骑共享电动自行车不戴头盔存在安全隐患,于是小明同学设计了以下方案:骑行前,扫码成功后开关$\mathrm{S}_1$闭合,指示灯$\mathrm{L}$亮,但电动机不工作;从车头取出头盔并戴上后,头盔内遥控设备遥控$\mathrm{S}_2$闭合,电动机才通电工作;若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是(
B
)。

答案

B

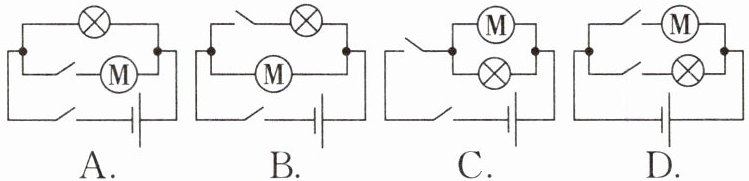

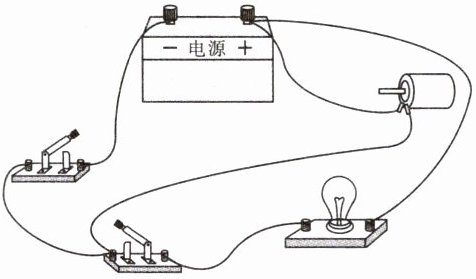

3. 下列选项中，与实物电路对应的是(
B
)。


A. B. C. D.

答案

B
4.如图所示的电路中，小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$规格相同，闭合开关S后，发现$\mathrm{L}_1$不亮，$\mathrm{L}_2$发光。此电路的故障可能是(
C
)。


A.$\mathrm{L}_1$短路
B.$\mathrm{L}_2$短路
C.$\mathrm{L}_1$断路
D.开关S接触不良

答案

C
