知识点3 电流、电压和电阻

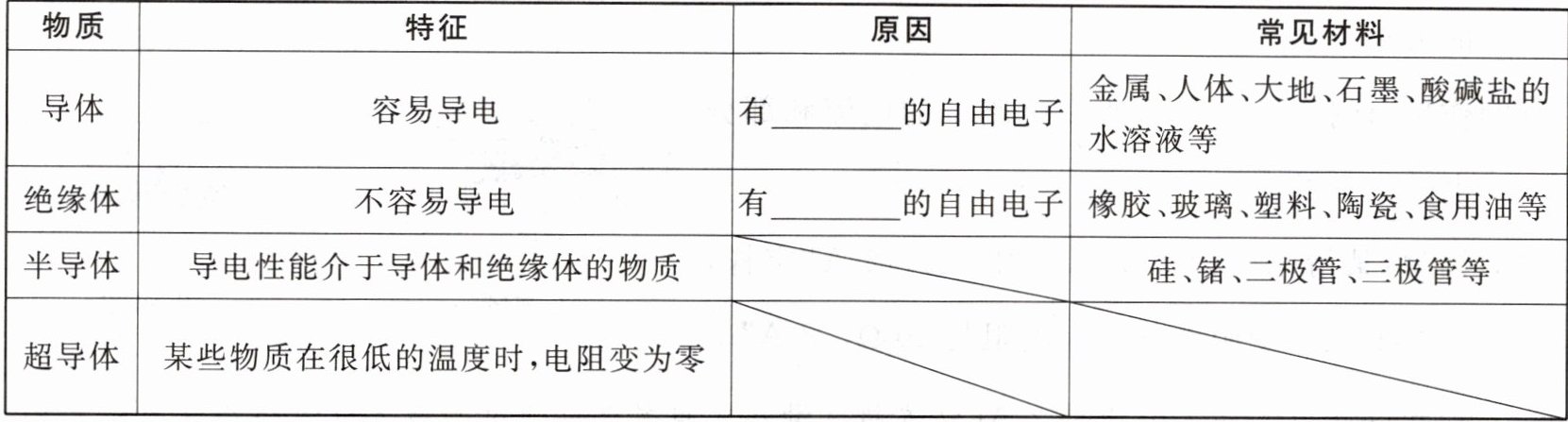

1. 物质的导电性。

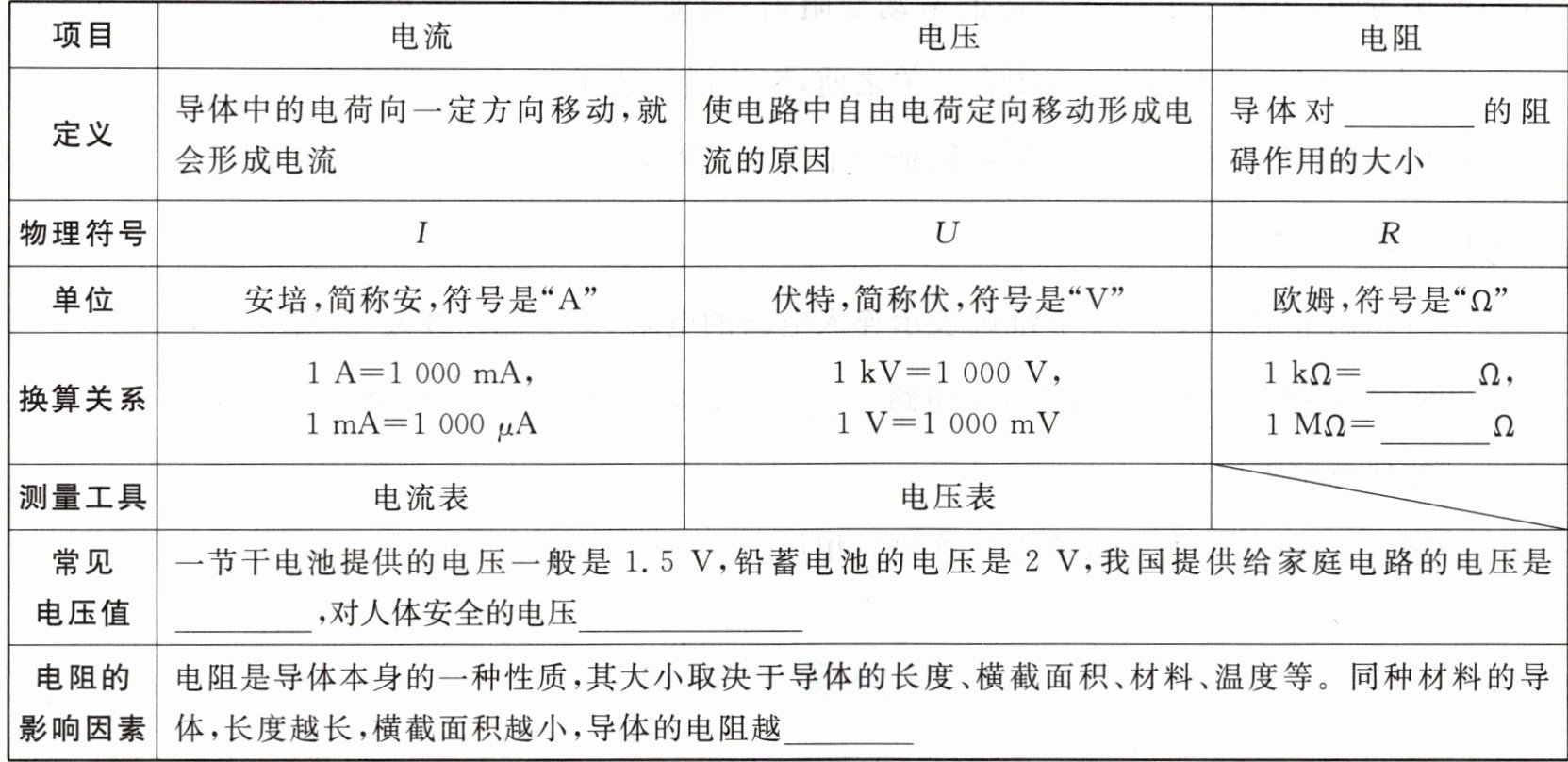

2. 电流、电压和电阻。

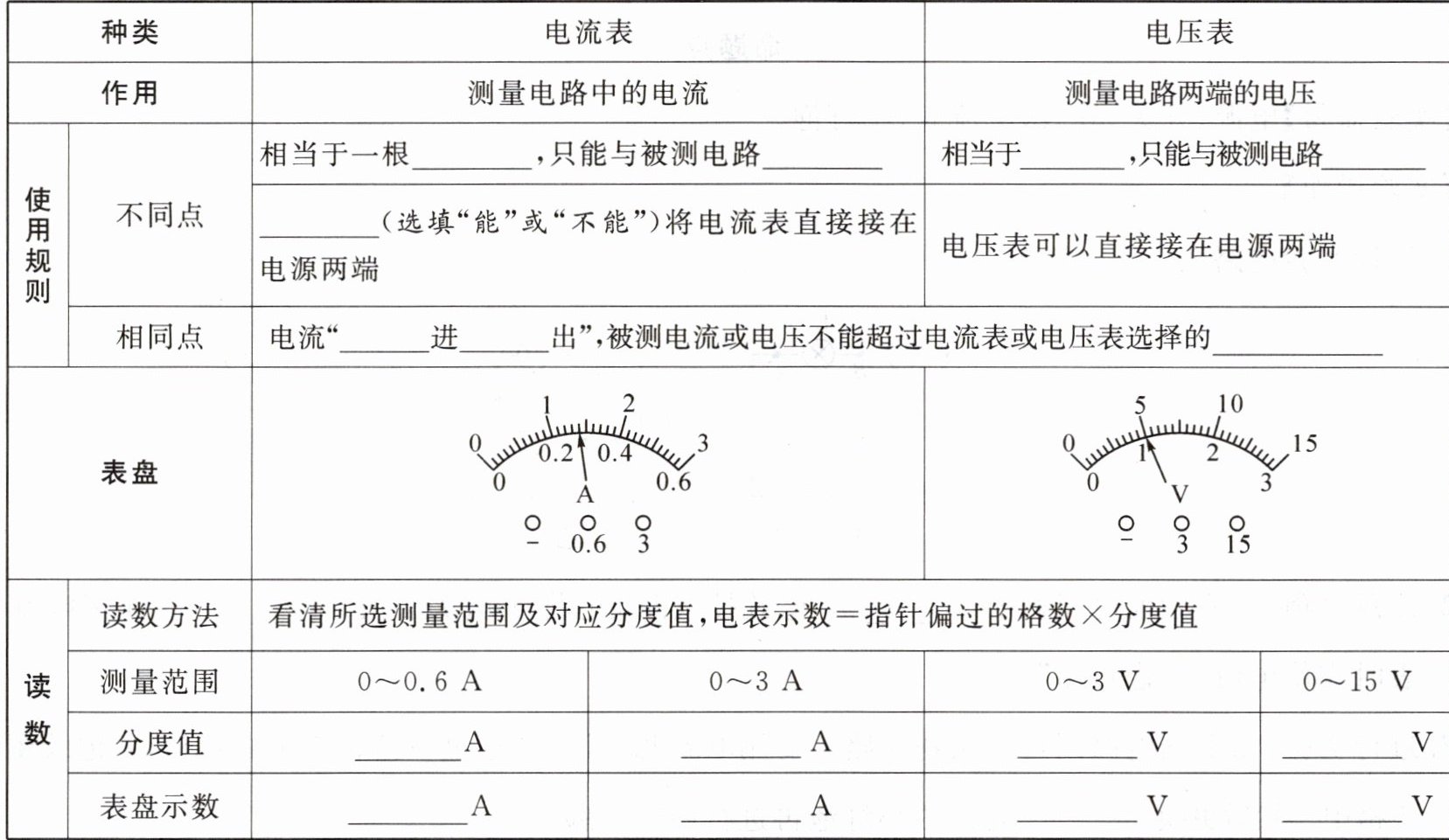

3. 电流表和电压表。
4. 滑动变阻器。
(1) 原理：通过滑片$P$来控制两个接线柱之间的长度，就可以改变接入电路中电阻的大小。
(2) 作用：保护；改变电路中的电流和部分电路两端的电压。
(3) 铭牌：某滑动变阻器上标有“$20\Omega$ $2A$”字样，“$20\Omega$”表示变阻器的最大电阻是$20\Omega$；“$2A$”表示允许通过的最大电流是$2A$(电流超过滑动变阻器允许通过的最大电流会烧坏变阻器)。
(4) 使用方法：根据需要选择合适的滑动变阻器；滑动变阻器要与被控制电路；连接“一上一下”两个接线柱；在闭合开关之前，应将滑片置于处。
(5) 应用：收音机调节音量的电位器就是一个滑动变阻器。
(6) 电阻箱(“$⌒$”)。
① 可以调节电阻大小，能够准确表示连入电路的电阻，但不能连续改变电阻。
② 使用时，把两个接线柱与被控制电路连接，调节四个旋盘，就可以得到$0～9999\Omega$的任意整数电阻。
③ 读数方法：指针所指数值乘以倍数后相加。
1. 物质的导电性。
2. 电流、电压和电阻。
3. 电流表和电压表。
4. 滑动变阻器。
(1) 原理：通过滑片$P$来控制两个接线柱之间的长度，就可以改变接入电路中电阻的大小。
(2) 作用：保护；改变电路中的电流和部分电路两端的电压。
(3) 铭牌：某滑动变阻器上标有“$20\Omega$ $2A$”字样，“$20\Omega$”表示变阻器的最大电阻是$20\Omega$；“$2A$”表示允许通过的最大电流是$2A$(电流超过滑动变阻器允许通过的最大电流会烧坏变阻器)。
(4) 使用方法：根据需要选择合适的滑动变阻器；滑动变阻器要与被控制电路；连接“一上一下”两个接线柱；在闭合开关之前，应将滑片置于处。
(5) 应用：收音机调节音量的电位器就是一个滑动变阻器。
(6) 电阻箱(“$⌒$”)。
① 可以调节电阻大小，能够准确表示连入电路的电阻，但不能连续改变电阻。
② 使用时，把两个接线柱与被控制电路连接，调节四个旋盘，就可以得到$0～9999\Omega$的任意整数电阻。
③ 读数方法：指针所指数值乘以倍数后相加。
答案
1. 物质的导电性
导体：$\boldsymbol{大量}$；绝缘体：$\boldsymbol{很少}$
2. 电流、电压和电阻
电阻定义：$\boldsymbol{电流}$；
电阻换算：$\boldsymbol{10^3}$；$\boldsymbol{10^6}$；
常见电压：$\boldsymbol{220\ \mathrm{V}}$；$\boldsymbol{不高于36\ \mathrm{V}}$；
电阻影响因素：$\boldsymbol{大}$
3. 电流表和电压表
使用规则：
电流表：$\boldsymbol{导线}$；$\boldsymbol{串联}$；$\boldsymbol{不能}$；
电压表：$\boldsymbol{开路（断路）}$；$\boldsymbol{并联}$；
相同点：$\boldsymbol{正}$；$\boldsymbol{负}$；$\boldsymbol{量程}$；
读数：
|测量范围|分度值|示数|
| ---- | ---- | ---- |
|0~0.6 A|$\boldsymbol{0.02\ \mathrm{A}}$|$\boldsymbol{0.28\ \mathrm{A}}$|
|0~3 A|$\boldsymbol{0.1\ \mathrm{A}}$|$\boldsymbol{1.4\ \mathrm{A}}$|
|0~3 V|$\boldsymbol{0.1\ \mathrm{V}}$|$\boldsymbol{1\ \mathrm{V}}$|
|0~15 V|$\boldsymbol{0.5\ \mathrm{V}}$|$\boldsymbol{5\ \mathrm{V}}$|
4. 滑动变阻器
(1) $\boldsymbol{电阻丝}$
(2) $\boldsymbol{电路}$
(4) $\boldsymbol{串联}$；$\boldsymbol{最大阻值}$
(6) ② $\boldsymbol{串联}$
导体：$\boldsymbol{大量}$；绝缘体：$\boldsymbol{很少}$
2. 电流、电压和电阻
电阻定义：$\boldsymbol{电流}$；
电阻换算：$\boldsymbol{10^3}$；$\boldsymbol{10^6}$；
常见电压：$\boldsymbol{220\ \mathrm{V}}$；$\boldsymbol{不高于36\ \mathrm{V}}$；
电阻影响因素：$\boldsymbol{大}$
3. 电流表和电压表
使用规则：
电流表：$\boldsymbol{导线}$；$\boldsymbol{串联}$；$\boldsymbol{不能}$；
电压表：$\boldsymbol{开路（断路）}$；$\boldsymbol{并联}$；
相同点：$\boldsymbol{正}$；$\boldsymbol{负}$；$\boldsymbol{量程}$；
读数：
|测量范围|分度值|示数|
| ---- | ---- | ---- |
|0~0.6 A|$\boldsymbol{0.02\ \mathrm{A}}$|$\boldsymbol{0.28\ \mathrm{A}}$|
|0~3 A|$\boldsymbol{0.1\ \mathrm{A}}$|$\boldsymbol{1.4\ \mathrm{A}}$|
|0~3 V|$\boldsymbol{0.1\ \mathrm{V}}$|$\boldsymbol{1\ \mathrm{V}}$|
|0~15 V|$\boldsymbol{0.5\ \mathrm{V}}$|$\boldsymbol{5\ \mathrm{V}}$|
4. 滑动变阻器
(1) $\boldsymbol{电阻丝}$
(2) $\boldsymbol{电路}$
(4) $\boldsymbol{串联}$；$\boldsymbol{最大阻值}$
(6) ② $\boldsymbol{串联}$
解析
本题为电学基础知识点的综合填空题，涵盖导体、绝缘体的微观导电本质，电流、电压、电阻的定义、单位、常见值及电阻的影响因素，电流表与电压表的使用规则、读数方法，滑动变阻器和电阻箱的原理、使用方法等内容，需结合九年级电学基础知识点逐一分析填空。
1. 导体内部有大量可自由移动的电子，故易导电；绝缘体内自由电子极少，故不易导电；
2. 电阻是导体对电流的阻碍作用；电阻单位换算：$1\ \mathrm{k}\Omega=10^3\ \Omega$，$1\ \mathrm{M}\Omega=10^6\ \Omega$；家庭电路电压为220V，对人体安全的电压不高于36V；导体的电阻与长度成正比，与横截面积成反比，同种材料下，长度越长、横截面积越小，电阻越大；
3. 电流表内阻极小，相当于导线，需串联在电路中，不能直接接电源两端；电压表内阻极大，相当于开路，需并联在电路两端；电表均需遵循“正进负出”的接线规则，且测量值不能超过所选量程；电表读数需先明确测量范围对应的分度值，再根据指针位置计算示数：
电流表0~0.6A量程分度值为0.02A，指针偏14格，示数为$14×0.02\ \mathrm{A}=0.28\ \mathrm{A}$；0~3A量程分度值为0.1A，指针偏14格，示数为$14×0.1\ \mathrm{A}=1.4\ \mathrm{A}$；
电压表0~3V量程分度值为0.1V，指针偏10格，示数为$10×0.1\ \mathrm{V}=1\ \mathrm{V}$；0~15V量程分度值为0.5V，指针偏10格，示数为$10×0.5\ \mathrm{V}=5\ \mathrm{V}$；
4. 滑动变阻器通过改变接入电路的电阻丝长度改变电阻，可保护电路，需与被控制电路串联，闭合开关前滑片应置于最大阻值处；电阻箱需串联接入电路，以改变电路电阻。
