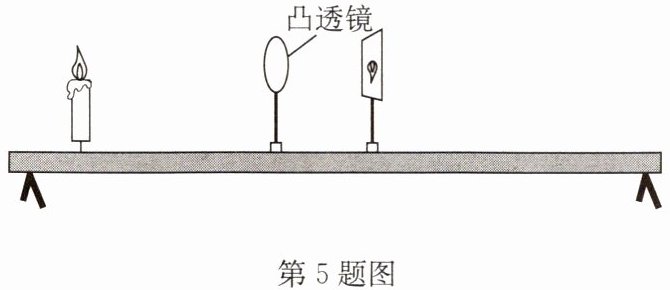

5.图中烛焰在光屏上成清晰、缩小的像.下列哪一操作可能使烛焰在光屏上成清晰、放大的像 （
A.透镜不动，蜡烛、光屏靠近透镜
B.透镜不动，蜡烛、光屏向右移动
C.透镜、光屏都不动，蜡烛向右移动
D.蜡烛、光屏都不动，透镜靠近光屏
B
）A.透镜不动，蜡烛、光屏靠近透镜
B.透镜不动，蜡烛、光屏向右移动
C.透镜、光屏都不动，蜡烛向右移动
D.蜡烛、光屏都不动，透镜靠近光屏
答案
5.B
解析
【分析】首先明确当前烛焰在光屏上成缩小的像，根据凸透镜成像规律，此时物距$u＞2f$，像距$f＜v＜2f$。要成清晰放大的像，需满足物距在一倍焦距和二倍焦距之间（$f＜u＜2f$），像距大于二倍焦距（$v＞2f$），即需要减小物距（蜡烛靠近透镜），同时增大像距（光屏远离透镜）。据此分析各选项是否符合该条件。
【解析】当前成像为缩小实像，对应凸透镜成像规律：$u＞2f$时，成倒立、缩小的实像，此时$f＜v＜2f$。要成放大的实像，需满足$f＜u＜2f$，$v＞2f$，即物距减小、像距增大。
选项A：透镜不动，蜡烛靠近透镜（物距减小），光屏靠近透镜（像距减小），像距未增大，无法成放大像，错误；
选项B：透镜不动，蜡烛向右移动（靠近透镜，物距减小），光屏向右移动（远离透镜，像距增大），满足物距和像距的要求，可成放大像，正确；
选项C：透镜、光屏不动，蜡烛向右移动，物距减小，但像距未调整，无法成清晰的像，错误；
选项D：蜡烛、光屏不动，透镜靠近光屏，物距变大、像距变小，不符合放大像的条件，错误。
【答案】B
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，需熟练掌握物距、像距与成像性质的对应关系，通过分析各选项中物距和像距的变化判断是否符合要求，属于中等难度的应用类题目。
【难度系数】0.6
【解析】当前成像为缩小实像，对应凸透镜成像规律：$u＞2f$时，成倒立、缩小的实像，此时$f＜v＜2f$。要成放大的实像，需满足$f＜u＜2f$，$v＞2f$，即物距减小、像距增大。
选项A：透镜不动，蜡烛靠近透镜（物距减小），光屏靠近透镜（像距减小），像距未增大，无法成放大像，错误；
选项B：透镜不动，蜡烛向右移动（靠近透镜，物距减小），光屏向右移动（远离透镜，像距增大），满足物距和像距的要求，可成放大像，正确；
选项C：透镜、光屏不动，蜡烛向右移动，物距减小，但像距未调整，无法成清晰的像，错误；
选项D：蜡烛、光屏不动，透镜靠近光屏，物距变大、像距变小，不符合放大像的条件，错误。
【答案】B
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，需熟练掌握物距、像距与成像性质的对应关系，通过分析各选项中物距和像距的变化判断是否符合要求，属于中等难度的应用类题目。
【难度系数】0.6
6. 小明用焦距为10 cm的凸透镜做“探究凸透镜成像的规律”的实验.
(1)调整器材高度时,应

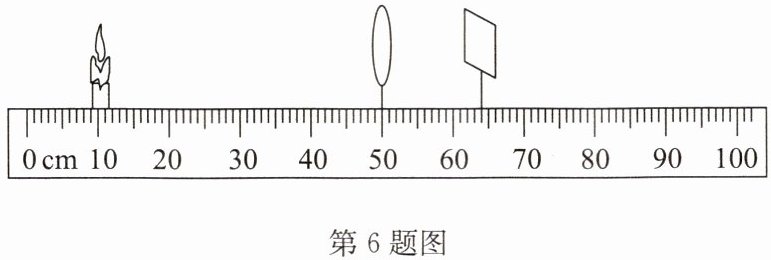

(2)实验中烛焰在凸透镜前位置如图所示,能得到一个倒立、缩小的实像.如果把蜡烛和光屏的位置互换,则可在光屏上得到一个
A.倒立、放大的实像
B.倒立、缩小的实像
C.正立、放大的虚像
D.正立、缩小的虚像
(3)接下来,保持烛焰和凸透镜的位置不变,换一个焦距小一些的凸透镜,则应将光屏
(4)如果要估测题(3)中凸透镜的焦距,可以让烛焰距离凸透镜
(1)调整器材高度时,应
点燃
（选填“点燃”或“不点燃”）蜡烛.(2)实验中烛焰在凸透镜前位置如图所示,能得到一个倒立、缩小的实像.如果把蜡烛和光屏的位置互换,则可在光屏上得到一个
A
.A.倒立、放大的实像
B.倒立、缩小的实像
C.正立、放大的虚像
D.正立、缩小的虚像
(3)接下来,保持烛焰和凸透镜的位置不变,换一个焦距小一些的凸透镜,则应将光屏
靠近
（选填“远离”或“靠近”）透镜,才能在光屏上得到清晰的像.(4)如果要估测题(3)中凸透镜的焦距,可以让烛焰距离凸透镜
足够远
,此时像距就近似等于焦距.小明运用这种方法测出来的焦距与实际相比偏大
（选填“偏大”“偏小”或“等于”）.答案
6.(1)点燃 (2)A (3)靠近 (4)足够远 偏大
解析
【分析】
本题围绕凸透镜成像规律的实验展开，需结合实验操作要求、成像规律、光路可逆特点及焦距测量方法逐一分析：
1. 调整器材高度时，需先点燃蜡烛确定烛焰中心，才能保证三者中心在同一高度，使像成在光屏中央；
2. 第(2)问先计算原物距、像距，结合成像规律判断互换后的成像特点，利用光路可逆分析；
3. 第(3)问，焦距变小的凸透镜会聚能力增强，像距减小，需调整光屏位置；
4. 第(4)问，利用物距远大于2f时像距近似等于焦距的特点测焦距，再分析测量误差。
【解析】
(1) 调整实验器材高度时，需使烛焰、凸透镜、光屏的中心大致在同一高度，确保像成在光屏中央，因此应先点燃蜡烛确定烛焰中心，故填“点燃”。
(2) 已知凸透镜焦距f=10cm，由图得原物距u=50cm-10cm=40cm，满足u＞2f，成倒立、缩小的实像，原像距v=65cm-50cm=15cm，满足f＜v＜2f。根据光路可逆，互换蜡烛和光屏后，新物距为15cm，处于f＜u'＜2f范围，成倒立、放大的实像，故选A。
(3) 换用焦距更小的凸透镜，其对光线的会聚能力增强，像会向靠近透镜的方向移动，因此需将光屏靠近透镜，才能得到清晰的像。
(4) 根据成像规律，当物距远大于2倍焦距时，像距近似等于焦距，因此需让烛焰距离凸透镜足够远；实际测量时，光屏上承接的像距略大于实际焦距，故测出来的焦距偏大。
【答案】
6.(1)点燃 (2)A (3)靠近 (4)足够远 偏大
【知识点】
凸透镜成像规律、光路可逆、焦距测量
【点评】
本题是凸透镜成像规律实验的基础综合题，涵盖实验操作、规律应用、光路可逆及焦距测量，注重对核心知识点的理解与运用，难度适中。
【难度系数】
0.6
本题围绕凸透镜成像规律的实验展开，需结合实验操作要求、成像规律、光路可逆特点及焦距测量方法逐一分析：
1. 调整器材高度时，需先点燃蜡烛确定烛焰中心，才能保证三者中心在同一高度，使像成在光屏中央；
2. 第(2)问先计算原物距、像距，结合成像规律判断互换后的成像特点，利用光路可逆分析；
3. 第(3)问，焦距变小的凸透镜会聚能力增强，像距减小，需调整光屏位置；
4. 第(4)问，利用物距远大于2f时像距近似等于焦距的特点测焦距，再分析测量误差。
【解析】
(1) 调整实验器材高度时，需使烛焰、凸透镜、光屏的中心大致在同一高度，确保像成在光屏中央，因此应先点燃蜡烛确定烛焰中心，故填“点燃”。
(2) 已知凸透镜焦距f=10cm，由图得原物距u=50cm-10cm=40cm，满足u＞2f，成倒立、缩小的实像，原像距v=65cm-50cm=15cm，满足f＜v＜2f。根据光路可逆，互换蜡烛和光屏后，新物距为15cm，处于f＜u'＜2f范围，成倒立、放大的实像，故选A。
(3) 换用焦距更小的凸透镜，其对光线的会聚能力增强，像会向靠近透镜的方向移动，因此需将光屏靠近透镜，才能得到清晰的像。
(4) 根据成像规律，当物距远大于2倍焦距时，像距近似等于焦距，因此需让烛焰距离凸透镜足够远；实际测量时，光屏上承接的像距略大于实际焦距，故测出来的焦距偏大。
【答案】
6.(1)点燃 (2)A (3)靠近 (4)足够远 偏大
【知识点】
凸透镜成像规律、光路可逆、焦距测量
【点评】
本题是凸透镜成像规律实验的基础综合题，涵盖实验操作、规律应用、光路可逆及焦距测量，注重对核心知识点的理解与运用，难度适中。
【难度系数】
0.6

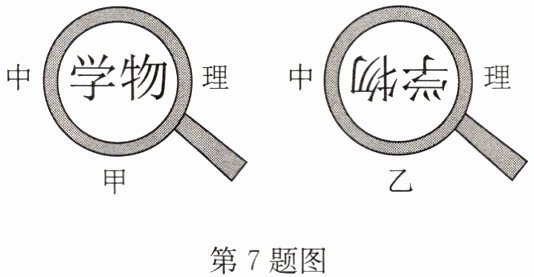

7.小麦在家拿同一个放大镜观察书本上“中学物理”四个字，得到如图所示的两种情景.
乙
（选填“甲”或“乙”）图看到的是字的实像，此时放大镜和书本的距离大于一倍焦距小于二倍焦距
（选填“小于一倍焦距”“大于一倍焦距小于二倍焦距”或“大于二倍焦距”），从图甲到图乙的变化过程中，放大镜是逐渐远离
（选填“靠近”或“远离”）书本的.答案
7.乙 大于一倍焦距小于二倍焦距 远离
解析
【分析】
要解决本题，需结合凸透镜成像规律分析：凸透镜成像时，物距不同，成像性质不同：当物距小于一倍焦距，成正立、放大的虚像；当物距在一倍焦距和二倍焦距之间，成倒立、放大的实像；当物距大于二倍焦距，成倒立、缩小的实像。观察题图，甲图的字是正立放大的，属于虚像；乙图的字是倒立的，属于实像。再根据成像时物距与像的变化关系，从虚像到实像，需要增大物距，即放大镜远离书本。
【解析】
根据凸透镜成像规律：
1. 甲图中，字为正立、放大的，说明此时成虚像，对应物距（放大镜与书本的距离）小于一倍焦距；
2. 乙图中，字为倒立的，说明此时成实像，对应物距在一倍焦距和二倍焦距之间；
3. 从甲图到乙图，是从成虚像变为成实像，根据凸透镜成像的物距变化规律，要得到实像需增大物距，因此放大镜逐渐远离书本。
【答案】
乙；大于一倍焦距小于二倍焦距；远离
【知识点】
凸透镜成像规律；实像与虚像
【点评】
本题考查凸透镜成像规律的应用，需掌握不同物距下凸透镜的成像特点，是初中光学的基础题型，难度适中。
【难度系数】
0.6
要解决本题，需结合凸透镜成像规律分析：凸透镜成像时，物距不同，成像性质不同：当物距小于一倍焦距，成正立、放大的虚像；当物距在一倍焦距和二倍焦距之间，成倒立、放大的实像；当物距大于二倍焦距，成倒立、缩小的实像。观察题图，甲图的字是正立放大的，属于虚像；乙图的字是倒立的，属于实像。再根据成像时物距与像的变化关系，从虚像到实像，需要增大物距，即放大镜远离书本。
【解析】
根据凸透镜成像规律：
1. 甲图中，字为正立、放大的，说明此时成虚像，对应物距（放大镜与书本的距离）小于一倍焦距；
2. 乙图中，字为倒立的，说明此时成实像，对应物距在一倍焦距和二倍焦距之间；
3. 从甲图到乙图，是从成虚像变为成实像，根据凸透镜成像的物距变化规律，要得到实像需增大物距，因此放大镜逐渐远离书本。
【答案】
乙；大于一倍焦距小于二倍焦距；远离
【知识点】
凸透镜成像规律；实像与虚像
【点评】
本题考查凸透镜成像规律的应用，需掌握不同物距下凸透镜的成像特点，是初中光学的基础题型，难度适中。
【难度系数】
0.6
