5（2025徐州沛县期中）若一束激光通过某透镜的传播路径如图所示，则该透镜是透镜。

甲
乙

5. 凹

【分析】要判断透镜类型，需对比入射光线的直线传播趋势和经过透镜后的折射光线趋势：若折射光线比入射光线的直线传播方向更发散，则为凹透镜；若更会聚，则为凸透镜。本题中，入射光线原本若沿直线传播，交点会在透镜右侧更近的位置，经过透镜后交点变远，说明光线被发散，据此判断透镜类型。
【解析】透镜分为凸透镜和凹透镜，凸透镜对光线有会聚作用，凹透镜对光线有发散作用。观察题图，入射光线若不经过透镜，将沿直线传播，其会聚点会在虚线框（透镜位置）右侧更近处；经过透镜后，折射光线的会聚点比原直线传播的会聚点更远，说明光线被发散了，因此该透镜是凹透镜。
【答案】凹
【知识点】透镜对光线的作用、凹透镜的发散作用
【点评】本题是透镜类型判断的基础题，核心是利用透镜对光线的作用规律分析，难度较低，需掌握透镜对光线的基本作用。
【难度系数】0.6

6（2025苏州昆山开发区四校联考）如图甲所示，一束光原来聚于主光轴MN上的b点，在虚线框内放入一透镜后，光线将会聚于主光轴MN上的c点，则该透镜是透镜；若在虚线框内放入如图乙所示的玻璃砖，这束光将汇聚于透镜（填“b点”“b点左侧”或“b点右侧”）。

6. 凹 b点右侧

【分析】
要判断透镜类型，需对比光线经过透镜前后的会聚点位置：原来光线会聚于b点，放入透镜后会聚于更靠右的c点，说明光线被发散，结合凹透镜对光线的发散作用可判断透镜类型。对于玻璃砖，需利用光的折射规律分析光线经过玻璃砖时的两次折射，判断光线会聚点的变化。
【解析】
1. 判断透镜类型：光线原本会聚在b点，放入透镜后会聚在c点，c点位于b点右侧，说明光线比原来更发散，凹透镜对光线有发散作用，因此该透镜是凹透镜。
2. 分析玻璃砖的情况：光线斜射入玻璃砖时，先从空气进入玻璃，折射角小于入射角，光线向法线偏折；再从玻璃斜射入空气，折射角大于入射角，光线远离法线。整体来看，光线经过玻璃砖后，会聚程度比原来减弱，因此会聚点会在b点的右侧。
【答案】
凹；b点右侧
【知识点】
透镜对光线的作用；光的折射规律
【点评】
本题结合透镜和玻璃砖考查光学知识，需理解透镜的发散作用及光的折射对光线传播方向的影响，难度适中。
【难度系数】
0.5

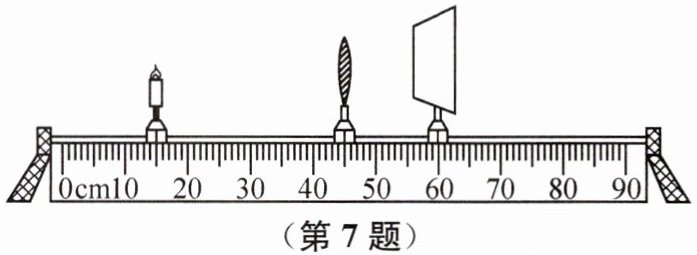

7(2025无锡)探究凸透镜成像的规律，凸透镜焦距为10 cm.首先应将烛焰、凸透镜、光屏的中心调整到，当烛焰、凸透镜、光屏在如图所示的位置时，光屏上恰好成一个清晰的像；这是一个倒立、的实像，在放大镜、照相机和投影仪中，成像情况与此类似的是.

7. 同一高度 缩小 照相机

【分析】首先，探究凸透镜成像规律时，为使像成在光屏中央，需将烛焰、凸透镜、光屏的中心调整到同一高度。接着计算物距和像距：已知凸透镜焦距f=10cm，由图可知蜡烛在15cm刻度处，凸透镜在45cm刻度处，故物距u=45cm-15cm=30cm，像距v=60cm-45cm=15cm。根据凸透镜成像规律，当u＞2f时，成倒立、缩小的实像，对应照相机的成像特点。
【解析】1. 实验操作：探究凸透镜成像规律时，需将烛焰、凸透镜、光屏的中心调整到同一高度，保证像能呈现在光屏的中央。2. 计算物距与像距：由图得，物距u=45cm-15cm=30cm，像距v=60cm-45cm=15cm，已知焦距f=10cm，则2f=20cm。3. 判断成像性质：因为u=30cm＞2f，根据凸透镜成像规律，此时成倒立、缩小的实像，该成像情况与照相机一致。
【答案】同一高度 缩小 照相机
【知识点】凸透镜成像规律；实验操作规范
【点评】本题考查凸透镜成像实验的基本操作和成像规律的应用，属于基础实验题，侧重对核心知识点的直接考查。
【难度系数】0.7

8（2025广州）如图所示，蜡烛距凸透镜20 cm时，烛焰在光屏上成清晰的倒立、缩小像，则该凸透镜的焦距可能是（）

A.5 cm
B.20 cm
C.30 cm
D.40 cm

8. A

【分析】要解决本题，需利用凸透镜成像规律：当物体通过凸透镜成倒立、缩小的实像时，物距u大于2倍焦距（u＞2f）。本题中物距u=20cm，根据该条件可求出焦距f的取值范围，再结合选项判断正确答案。
【解析】根据凸透镜成像规律，成倒立、缩小实像的条件为u＞2f。本题中物距u=20cm，代入条件得：20cm＞2f，解得f＜10cm。逐一分析选项：A选项焦距5cm，满足f＜10cm，符合条件；B选项焦距20cm，此时u=2f，成倒立、等大的实像，不符合；C选项焦距30cm，u=20cm＜f，成正立、放大的虚像，无法在光屏上呈现；D选项焦距40cm，同样u=20cm＜f，成虚像，不符合要求。因此正确答案为A。
【答案】A
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的基本应用，核心是牢记成倒立缩小实像时物距与焦距的关系，属于基础题型，难度较低。
【难度系数】0.7

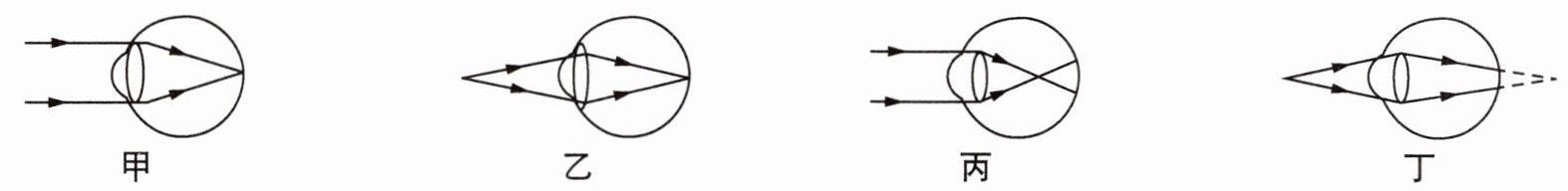

9（2025兰州）甲、乙两图分别是正常人眼通过调节晶状体等结构看清远处和近处物体的示意图。下列关于丙、丁两图模拟近、远视眼的情况以及应该配戴何种透镜进行矫正的说法正确的是（）


A.图丙是近视眼，应该配戴凹透镜
B.图丙是远视眼，应该配戴凸透镜
C.图丁是近视眼，应该配戴凸透镜
D.图丁是远视眼，应该配戴凹透镜

9. A

【分析】
要解决本题，需明确近视眼和远视眼的成因及矫正方法：近视眼是晶状体折光能力过强，远处物体的像成在视网膜前方，需配戴凹透镜（发散光线，使像后移到视网膜上）矫正；远视眼是晶状体折光能力过弱，近处物体的像成在视网膜后方，需配戴凸透镜（会聚光线，使像前移到视网膜上）矫正。结合丙、丁两图的成像位置逐一分析选项即可。
【解析】
1. 分析图丙：平行光线（远处物体的光）经晶状体折射后，像成在视网膜前方，符合近视眼的成像特点，因此图丙是近视眼；近视眼需配戴对光线有发散作用的凹透镜矫正，使像后移至视网膜上。
2. 分析图丁：光线经晶状体折射后，像成在视网膜后方，符合远视眼的成像特点，因此图丁是远视眼；远视眼需配戴对光线有会聚作用的凸透镜矫正。
3. 逐一判断选项：A选项“图丙是近视眼，应该配戴凹透镜”，与分析一致，正确；B选项认为丙是远视眼，错误；C选项认为丁是近视眼，错误；D选项认为丁戴凹透镜，错误。
【答案】
A
【知识点】
近视眼与远视眼的成因及矫正
【点评】
本题考查近视眼和远视眼的成像特点及矫正方法，核心是区分两者的成像位置和对应矫正透镜，属于光学知识的基础应用，难度适中。
【难度系数】
0.3
