14.(2024·盐城一模)在图中画出反射光线并标出反射角的度数.
答案
14.如答图所示
解析
【分析】
要完成反射光线的绘制，需遵循光的反射定律：反射光线、入射光线分居法线两侧，反射角等于入射角。解题步骤如下：①过入射点作垂直于镜面的虚线，即法线；②计算入射角：入射光线与镜面夹角为30°，因此入射角为90°-30°=60°；③根据反射角等于入射角，确定反射角为60°，在法线另一侧画出反射光线，使反射光线与法线的夹角为60°，并标注反射角的度数。
【解析】
1. 作法线：过入射点作垂直于平面镜的虚线，即为法线；
2. 计算入射角：已知入射光线与镜面的夹角为30°，根据入射角定义（入射光线与法线的夹角），可得入射角=90°-30°=60°；
3. 画反射光线：根据光的反射定律，反射角等于入射角，故反射角为60°，在法线另一侧画出带箭头的反射光线，使反射光线与法线的夹角为60°，并在该夹角处标注60°，即反射角的度数。
【答案】
如答图所示
【知识点】
光的反射定律、光的反射作图
【点评】
本题考查光的反射定律的应用，核心是掌握法线的画法及反射角与入射角的关系，属于基础作图题，需注意作图规范（法线用虚线，光线带箭头）。
【难度系数】
0.3
要完成反射光线的绘制，需遵循光的反射定律：反射光线、入射光线分居法线两侧，反射角等于入射角。解题步骤如下：①过入射点作垂直于镜面的虚线，即法线；②计算入射角：入射光线与镜面夹角为30°，因此入射角为90°-30°=60°；③根据反射角等于入射角，确定反射角为60°，在法线另一侧画出反射光线，使反射光线与法线的夹角为60°，并标注反射角的度数。
【解析】
1. 作法线：过入射点作垂直于平面镜的虚线，即为法线；
2. 计算入射角：已知入射光线与镜面的夹角为30°，根据入射角定义（入射光线与法线的夹角），可得入射角=90°-30°=60°；
3. 画反射光线：根据光的反射定律，反射角等于入射角，故反射角为60°，在法线另一侧画出带箭头的反射光线，使反射光线与法线的夹角为60°，并在该夹角处标注60°，即反射角的度数。
【答案】
如答图所示
【知识点】
光的反射定律、光的反射作图
【点评】
本题考查光的反射定律的应用，核心是掌握法线的画法及反射角与入射角的关系，属于基础作图题，需注意作图规范（法线用虚线，光线带箭头）。
【难度系数】
0.3
15.如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置.
答案
15.如答图所示
解析
【分析】
要将竖直向下的太阳光反射为水平向左的光线，需依据光的反射定律：反射角等于入射角，法线是入射光线与反射光线夹角的角平分线，且平面镜与法线垂直。解题时，先明确入射光线（竖直向下）和反射光线（水平向左），找到两光线的交点（入射点），再作两光线夹角的角平分线作为法线，最后过入射点作法线的垂线，即可确定平面镜的位置。
【解析】
1. 确定入射光线与反射光线：入射光线是竖直向下的太阳光，反射光线是水平向左进入管道的光线，两光线的交点为入射点；
2. 作法线：作入射光线与反射光线夹角的角平分线，该线为法线（反射定律中，法线是反射光线和入射光线夹角的角平分线）；
3. 确定平面镜：过入射点作垂直于法线的直线，这条直线就是平面镜的位置，平面镜的反射面朝向入射光线一侧。
【答案】
如答图所示
【知识点】
光的反射定律，平面镜作图
【点评】
本题考查光的反射定律的实际应用，核心是利用反射角等于入射角确定法线，进而确定平面镜位置，属于基础光学作图题，难度适中。
【难度系数】
0.6
要将竖直向下的太阳光反射为水平向左的光线，需依据光的反射定律：反射角等于入射角，法线是入射光线与反射光线夹角的角平分线，且平面镜与法线垂直。解题时，先明确入射光线（竖直向下）和反射光线（水平向左），找到两光线的交点（入射点），再作两光线夹角的角平分线作为法线，最后过入射点作法线的垂线，即可确定平面镜的位置。
【解析】
1. 确定入射光线与反射光线：入射光线是竖直向下的太阳光，反射光线是水平向左进入管道的光线，两光线的交点为入射点；
2. 作法线：作入射光线与反射光线夹角的角平分线，该线为法线（反射定律中，法线是反射光线和入射光线夹角的角平分线）；
3. 确定平面镜：过入射点作垂直于法线的直线，这条直线就是平面镜的位置，平面镜的反射面朝向入射光线一侧。
【答案】
如答图所示
【知识点】
光的反射定律，平面镜作图
【点评】
本题考查光的反射定律的实际应用，核心是利用反射角等于入射角确定法线，进而确定平面镜位置，属于基础光学作图题，难度适中。
【难度系数】
0.6

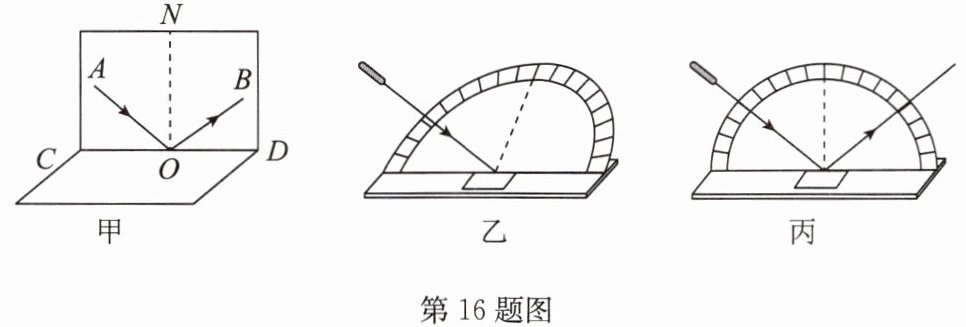

16.小红做“探究光的反射定律”实验.
(1)将平面镜水平放置,白色硬纸板
(2)如图甲所示,让一束光
(3)为了寻找反射光线与入射光线构成的平面究竟在哪里,小红用如图乙所示的装置对实验进行改进.光屏安装在底座上,可以绕水平直径偏转,平面镜固定在水平底座上,将光屏倒向后方,用激光笔作光源,将激光束沿固定方向照射到平面镜中心处,水平旋转底座并改变
(1)将平面镜水平放置,白色硬纸板
竖直
放在平面镜上.(2)如图甲所示,让一束光
沿
着纸板射向镜面上的O点;小红能从不同方向看到纸板上的光束,是因为发生了漫
反射,在纸板上画出光路,再次改变入射光线
的方向,重复上述实验,取下纸板,用量角器量出光线AO与ON
(选填“ON”或“CD”)的夹角,即为入射角,记下数据,比较反射角和入射角的大小关系.(3)为了寻找反射光线与入射光线构成的平面究竟在哪里,小红用如图乙所示的装置对实验进行改进.光屏安装在底座上,可以绕水平直径偏转,平面镜固定在水平底座上,将光屏倒向后方,用激光笔作光源,将激光束沿固定方向照射到平面镜中心处,水平旋转底座并改变
光屏
的角度,设法使光屏上呈现出反射光线
的径迹,如图丙所示,此时光屏所在的平面就是要寻找的平面.答案
16.(1)竖直 (2)沿 漫 入射光线 ON (3)光屏 反射光线
解析
【分析】
本题围绕“探究光的反射定律”实验展开，需结合实验操作要求、反射类型、入射角定义等知识点分析：
1. 第(1)问：实验中硬纸板需与平面镜垂直，才能保证法线和纸板共面，呈现光路，因此硬纸板要竖直放置。
2. 第(2)问：需让光沿纸板射向O点，才能在纸板上观察到光路；从不同方向看到光束是因为发生了漫反射；实验中需多次改变入射光线方向重复实验；入射角是入射光线与法线的夹角，法线为ON，因此量光线AO与ON的夹角。
3. 第(3)问：要确定反射光线与入射光线构成的平面，需改变光屏的角度，使光屏上呈现反射光线的径迹，此时光屏所在平面即为目标平面。
【解析】
(1) 探究光的反射定律时，白色硬纸板需竖直放在平面镜上，确保法线与纸板在同一平面，能呈现光路，故填“竖直”。
(2) 让一束光沿纸板射向镜面上的O点，才能在纸板上显示入射和反射光路；能从不同方向看到纸板上的光束，是因为光在纸板上发生了漫反射；实验中需多次改变入射光线的方向重复操作；入射角是入射光线与法线的夹角，法线为ON，因此量光线AO与ON的夹角，故依次填“沿”“漫”“入射光线”“ON”。
(3) 为寻找反射光线与入射光线构成的平面，需改变光屏的角度，设法使光屏上呈现反射光线的径迹，此时光屏所在平面就是目标平面，故依次填“光屏”“反射光线”。
【答案】
16.(1)竖直 (2)沿 漫 入射光线 ON (3)光屏 反射光线
【知识点】
光的反射定律、漫反射、入射角的概念
【点评】
本题是光的反射定律的基础实验题，考查实验操作细节、反射类型判断、入射角定义及实验设计思路，侧重对实验过程的理解，属于常规基础题型。
【难度系数】
0.7
本题围绕“探究光的反射定律”实验展开，需结合实验操作要求、反射类型、入射角定义等知识点分析：
1. 第(1)问：实验中硬纸板需与平面镜垂直，才能保证法线和纸板共面，呈现光路，因此硬纸板要竖直放置。
2. 第(2)问：需让光沿纸板射向O点，才能在纸板上观察到光路；从不同方向看到光束是因为发生了漫反射；实验中需多次改变入射光线方向重复实验；入射角是入射光线与法线的夹角，法线为ON，因此量光线AO与ON的夹角。
3. 第(3)问：要确定反射光线与入射光线构成的平面，需改变光屏的角度，使光屏上呈现反射光线的径迹，此时光屏所在平面即为目标平面。
【解析】
(1) 探究光的反射定律时，白色硬纸板需竖直放在平面镜上，确保法线与纸板在同一平面，能呈现光路，故填“竖直”。
(2) 让一束光沿纸板射向镜面上的O点，才能在纸板上显示入射和反射光路；能从不同方向看到纸板上的光束，是因为光在纸板上发生了漫反射；实验中需多次改变入射光线的方向重复操作；入射角是入射光线与法线的夹角，法线为ON，因此量光线AO与ON的夹角，故依次填“沿”“漫”“入射光线”“ON”。
(3) 为寻找反射光线与入射光线构成的平面，需改变光屏的角度，设法使光屏上呈现反射光线的径迹，此时光屏所在平面就是目标平面，故依次填“光屏”“反射光线”。
【答案】
16.(1)竖直 (2)沿 漫 入射光线 ON (3)光屏 反射光线
【知识点】
光的反射定律、漫反射、入射角的概念
【点评】
本题是光的反射定律的基础实验题，考查实验操作细节、反射类型判断、入射角定义及实验设计思路，侧重对实验过程的理解，属于常规基础题型。
【难度系数】
0.7
17.如图所示，用手电筒对着平面镜中的像照射时，观察到像比原来亮多了，其原因是 （
A.光射到像上，所以会变亮
B.光反射到物上，物变亮，所以像也变亮
C.镜子比原来亮，所以像也比原来亮
D.有光照射，更便于观察，所以觉得像比原来亮
B
）A.光射到像上，所以会变亮
B.光反射到物上，物变亮，所以像也变亮
C.镜子比原来亮，所以像也比原来亮
D.有光照射，更便于观察，所以觉得像比原来亮
答案
17.B
解析
【分析】
要解决这道题，需明确平面镜成像的核心原理：平面镜成的是虚像，虚像本身并非实际物体，其形成是因为实际物体反射的光经平面镜反射后进入人眼，人眼逆着反射光线感知到虚像。当手电筒对着平面镜中的像照射时，光线会沿原反射光路反向传播，实际照射到原物体上，使原物体反射的光增多，进而经平面镜反射后形成的像会更亮。据此逐一分析选项即可。
【解析】
选项A：平面镜中的像是虚像，不是实际存在的实体，光线无法直接照射到虚像上，因此A错误；
选项B：手电筒的光照射到像时，会沿光的反射路径反向传播，实际照射到原物体上，使原物体被照亮，物体反射的光量增加，经平面镜反射后形成的像也会随之变亮，因此B正确；
选项C：镜子本身没有被手电筒的光直接照亮，像变亮的原因是原物体被照亮，而非镜子变亮，因此C错误；
选项D：像变亮的本质是实际物体反射的光增多，并非单纯因为便于观察，因此D错误。
【答案】
B
【知识点】
平面镜成像原理、光的反射
【点评】
本题考查平面镜成像的原理，关键在于区分虚像与实际物体的差异，理解虚像的亮度由实际物体的反射光决定，光线照射像时实际是反向照亮原物体，需避免混淆虚像和实际物体的概念。
【难度系数】
0.5
要解决这道题，需明确平面镜成像的核心原理：平面镜成的是虚像，虚像本身并非实际物体，其形成是因为实际物体反射的光经平面镜反射后进入人眼，人眼逆着反射光线感知到虚像。当手电筒对着平面镜中的像照射时，光线会沿原反射光路反向传播，实际照射到原物体上，使原物体反射的光增多，进而经平面镜反射后形成的像会更亮。据此逐一分析选项即可。
【解析】
选项A：平面镜中的像是虚像，不是实际存在的实体，光线无法直接照射到虚像上，因此A错误；
选项B：手电筒的光照射到像时，会沿光的反射路径反向传播，实际照射到原物体上，使原物体被照亮，物体反射的光量增加，经平面镜反射后形成的像也会随之变亮，因此B正确；
选项C：镜子本身没有被手电筒的光直接照亮，像变亮的原因是原物体被照亮，而非镜子变亮，因此C错误；
选项D：像变亮的本质是实际物体反射的光增多，并非单纯因为便于观察，因此D错误。
【答案】
B
【知识点】
平面镜成像原理、光的反射
【点评】
本题考查平面镜成像的原理，关键在于区分虚像与实际物体的差异，理解虚像的亮度由实际物体的反射光决定，光线照射像时实际是反向照亮原物体，需避免混淆虚像和实际物体的概念。
【难度系数】
0.5
