1.[2024·淮安中考]五一期间，小明在家长陪同下进行“综合实践活动”，利用家中的电能表测量家中空气炸锅的实际功率。小明把家中其他用电器全部断开后，将空气炸锅单独接入电路，观察到标有“3 000 imp/(kW·h)”字样的电能表指示灯闪烁60 imp，用时1 min，则空气炸锅在这1 min内消耗的电能为
0.02
kW·h，实际功率为1200
W。答案
1. 0.02 1200
解析
【分析】
首先明确电能表参数“3000 imp/(kW·h)”的含义：每消耗1kW·h的电能，电能表指示灯闪烁3000次。要求空气炸锅消耗的电能，用闪烁次数除以参数即可；再根据电功率公式$P=\frac{W}{t}$，将电能和时间代入计算实际功率，注意单位换算。
【解析】
解：1. 计算消耗的电能：
电能表参数“3000 imp/(kW·h)”表示电路中每消耗1kW·h的电能，指示灯闪烁3000次，因此闪烁60次消耗的电能：
$ W = \frac{60\ \mathrm{imp}}{3000\ \mathrm{imp/(kW·h)}} = 0.02\ \mathrm{kW·h} $
2. 计算实际功率：
空气炸锅工作时间 $ t = 1\ \mathrm{min} = \frac{1}{60}\ \mathrm{h} $，根据电功率公式 $ P = \frac{W}{t} $，得：
$ P = \frac{0.02\ \mathrm{kW·h}}{\frac{1}{60}\ \mathrm{h}} = 1.2\ \mathrm{kW} = 1200\ \mathrm{W} $
【答案】
0.02；1200
【知识点】
电能表参数应用；电功率计算
【点评】
本题考查电能表参数的理解与电功率的计算，属于基础题型，只需掌握相关公式和参数含义即可正确解答，难度较低。
【难度系数】
0.8
首先明确电能表参数“3000 imp/(kW·h)”的含义：每消耗1kW·h的电能，电能表指示灯闪烁3000次。要求空气炸锅消耗的电能，用闪烁次数除以参数即可；再根据电功率公式$P=\frac{W}{t}$，将电能和时间代入计算实际功率，注意单位换算。
【解析】
解：1. 计算消耗的电能：
电能表参数“3000 imp/(kW·h)”表示电路中每消耗1kW·h的电能，指示灯闪烁3000次，因此闪烁60次消耗的电能：
$ W = \frac{60\ \mathrm{imp}}{3000\ \mathrm{imp/(kW·h)}} = 0.02\ \mathrm{kW·h} $
2. 计算实际功率：
空气炸锅工作时间 $ t = 1\ \mathrm{min} = \frac{1}{60}\ \mathrm{h} $，根据电功率公式 $ P = \frac{W}{t} $，得：
$ P = \frac{0.02\ \mathrm{kW·h}}{\frac{1}{60}\ \mathrm{h}} = 1.2\ \mathrm{kW} = 1200\ \mathrm{W} $
【答案】
0.02；1200
【知识点】
电能表参数应用；电功率计算
【点评】
本题考查电能表参数的理解与电功率的计算，属于基础题型，只需掌握相关公式和参数含义即可正确解答，难度较低。
【难度系数】
0.8

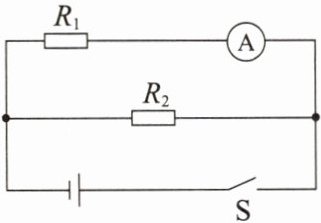

2.[2025·安徽中考]在如图所示的电路中,电源电压保持不变,$R_1$、$R_2$均为定值电阻,其中$R_1=10\ \Omega$。闭合开关S,电流表的示数为0.20 A,通电10 s整个电路共产生6 J的热量,则电阻$R_2$产生的热量为
2
J。答案
2. 2
解析
【分析】首先明确电路连接方式：$R_1$与$R_2$并联，电流表测量$R_1$支路的电流。解题思路：①根据欧姆定律求出电源电压；②利用焦耳定律计算$R_1$产生的热量；③根据并联电路总热量等于各支路热量之和，求出$R_2$产生的热量。
【解析】
1. 计算电源电压：
因为$R_1$与$R_2$并联，所以电源电压等于$R_1$两端的电压，根据欧姆定律$U=IR$，可得：
$U = I_1R_1 = 0.20\ \mathrm{A} × 10\ \Omega = 2\ \mathrm{V}$。
2. 计算$R_1$产生的热量：
根据焦耳定律$Q=I^2Rt$，$R_1$产生的热量为：
$Q_1 = I_1^2R_1t = (0.20\ \mathrm{A})^2 × 10\ \Omega × 10\ \mathrm{s} = 4\ \mathrm{J}$。
3. 计算$R_2$产生的热量：
整个电路总热量$Q_{\mathrm{总}} = Q_1 + Q_2$，因此$R_2$产生的热量：
$Q_2 = Q_{\mathrm{总}} - Q_1 = 6\ \mathrm{J} - 4\ \mathrm{J} = 2\ \mathrm{J}$。
【答案】2
【知识点】并联电路特点、焦耳定律、欧姆定律
【点评】本题考查并联电路规律和焦耳定律的应用，关键是明确电路连接方式，熟练运用相关公式，属于基础应用题型。
【难度系数】0.6
【解析】
1. 计算电源电压：
因为$R_1$与$R_2$并联，所以电源电压等于$R_1$两端的电压，根据欧姆定律$U=IR$，可得：
$U = I_1R_1 = 0.20\ \mathrm{A} × 10\ \Omega = 2\ \mathrm{V}$。
2. 计算$R_1$产生的热量：
根据焦耳定律$Q=I^2Rt$，$R_1$产生的热量为：
$Q_1 = I_1^2R_1t = (0.20\ \mathrm{A})^2 × 10\ \Omega × 10\ \mathrm{s} = 4\ \mathrm{J}$。
3. 计算$R_2$产生的热量：
整个电路总热量$Q_{\mathrm{总}} = Q_1 + Q_2$，因此$R_2$产生的热量：
$Q_2 = Q_{\mathrm{总}} - Q_1 = 6\ \mathrm{J} - 4\ \mathrm{J} = 2\ \mathrm{J}$。
【答案】2
【知识点】并联电路特点、焦耳定律、欧姆定律
【点评】本题考查并联电路规律和焦耳定律的应用，关键是明确电路连接方式，熟练运用相关公式，属于基础应用题型。
【难度系数】0.6
3. [2026·齐齐哈尔中考]如图所示，电源电压不变，闭合开关S，在电路安全的情况下，滑动变阻器$R_2$的滑片由最右端向中点滑动过程中，下列说法正确的是（
A.电压表示数不变，电流表$\mathrm{A}_1$示数变小
B.电压表示数变大，电流表$\mathrm{A}_2$示数变大
C.电压表示数与电流表$\mathrm{A}_2$示数比值变小，电路总功率变小
D.电压表示数与电流表$\mathrm{A}_1$示数比值不变，电路总功率变大
D
）A.电压表示数不变，电流表$\mathrm{A}_1$示数变小
B.电压表示数变大，电流表$\mathrm{A}_2$示数变大
C.电压表示数与电流表$\mathrm{A}_2$示数比值变小，电路总功率变小
D.电压表示数与电流表$\mathrm{A}_1$示数比值不变，电路总功率变大
答案
3. D
解析
【分析】先明确电路结构：$R_1$与$R_2$并联，电压表$\mathrm{V}$测电源电压，电流表$\mathrm{A}_2$测$R_1$支路电流，电流表$\mathrm{A}_1$测干路电流。电源电压不变，因此电压表示数始终不变。当滑动变阻器滑片由最右端向中点滑动时，$R_2$接入电路的电阻变小，根据并联电路各支路独立工作的特点，$R_1$支路的电压和电阻均不变，故$\mathrm{A}_2$示数不变；$R_2$支路电压等于电源电压，电阻变小，由欧姆定律可知该支路电流变大，干路电流等于两支路电流之和，因此$\mathrm{A}_1$示数变大。再结合各物理量的关系分析选项：电压表示数与$\mathrm{A}_2$的比值为$R_1$的阻值（定值），电压表示数与$\mathrm{A}_1$的比值为电路总电阻（随$R_2$变小而变小）；电路总功率$P=UI_{\mathrm{总}}$，$U$不变，$I_{\mathrm{总}}$变大，故总功率变大，据此判断正确选项。
【解析】由电路图可知，$R_1$与$R_2$并联，电压表$\mathrm{V}$测电源两端电压，电流表$\mathrm{A}_2$测$R_1$支路电流，电流表$\mathrm{A}_1$测干路电流。
1. 电源电压不变，因此滑片移动时，电压表示数不变，故B选项“电压表示数变大”错误；
2. 并联电路中各支路独立工作、互不影响，所以$R_1$支路的电流不变，即$\mathrm{A}_2$示数不变；滑动变阻器滑片向中点滑动时，$R_2$接入电路的电阻变小，由$I=\frac{U}{R}$可知，$R_2$支路电流变大，干路电流$I_{\mathrm{总}}=I_1+I_2$，因此干路电流变大，即$\mathrm{A}_1$示数变大，故A选项“$\mathrm{A}_1$示数变小”错误；
3. 电压表示数与$\mathrm{A}_2$示数的比值为$R_1$的阻值，是定值，不变；电压表示数与$\mathrm{A}_1$示数的比值为电路总电阻，$R_2$变小，总电阻变小，故该比值变小；电路总功率$P=UI_{\mathrm{总}}$，$U$不变，$I_{\mathrm{总}}$变大，所以总功率变大，因此C选项“总功率变小”错误，D选项“电路总功率变大”正确。
【答案】D
【知识点】并联电路、欧姆定律、电功率
【点评】本题考查并联电路的动态分析，核心是明确各电表的测量对象，结合欧姆定律和电功率公式分析物理量变化，需熟练掌握并联电路的特点，属于中等难度的电路分析题。
【难度系数】0.5
【解析】由电路图可知，$R_1$与$R_2$并联，电压表$\mathrm{V}$测电源两端电压，电流表$\mathrm{A}_2$测$R_1$支路电流，电流表$\mathrm{A}_1$测干路电流。
1. 电源电压不变，因此滑片移动时，电压表示数不变，故B选项“电压表示数变大”错误；
2. 并联电路中各支路独立工作、互不影响，所以$R_1$支路的电流不变，即$\mathrm{A}_2$示数不变；滑动变阻器滑片向中点滑动时，$R_2$接入电路的电阻变小，由$I=\frac{U}{R}$可知，$R_2$支路电流变大，干路电流$I_{\mathrm{总}}=I_1+I_2$，因此干路电流变大，即$\mathrm{A}_1$示数变大，故A选项“$\mathrm{A}_1$示数变小”错误；
3. 电压表示数与$\mathrm{A}_2$示数的比值为$R_1$的阻值，是定值，不变；电压表示数与$\mathrm{A}_1$示数的比值为电路总电阻，$R_2$变小，总电阻变小，故该比值变小；电路总功率$P=UI_{\mathrm{总}}$，$U$不变，$I_{\mathrm{总}}$变大，所以总功率变大，因此C选项“总功率变小”错误，D选项“电路总功率变大”正确。
【答案】D
【知识点】并联电路、欧姆定律、电功率
【点评】本题考查并联电路的动态分析，核心是明确各电表的测量对象，结合欧姆定律和电功率公式分析物理量变化，需熟练掌握并联电路的特点，属于中等难度的电路分析题。
【难度系数】0.5
4.[2024·宿迁中考]在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5 V，电源电压为4.5 V，滑动变阻器上标有“20 Ω 1 A”字样。

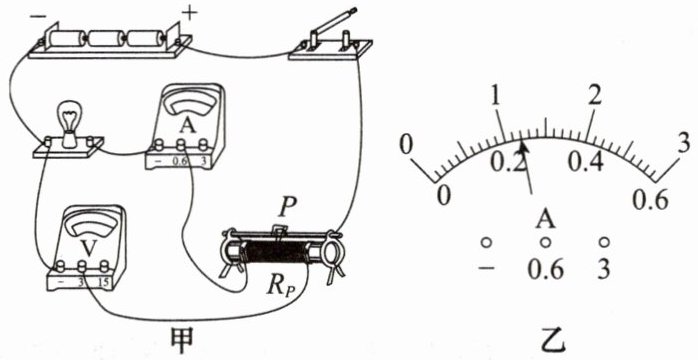

(1)在如图甲所示的电路中，有一根导线连接错误，请在错误的导线上画“×”，用笔画线代替导线，将电路连接正确。
(2)连接电路时，开关应
(3)纠正错误后继续进行实验，移动滑动变阻器的滑片，电压表的示数为2.5 V时，电流表的示数如图乙所示，示数为
(4)利用原有电路，将小灯泡替换为定值电阻(5 Ω、10 Ω、15 Ω、20 Ω、25 Ω各一个)，探究电流和电阻的关系，为了能完成实验，控制电压表的示数可能是
A. 1.7 V B. 2.2 V C. 2.7 V
(1)在如图甲所示的电路中，有一根导线连接错误，请在错误的导线上画“×”，用笔画线代替导线，将电路连接正确。
(2)连接电路时，开关应
断开
，试触时发现，电压表无示数，电流表有示数，小灯泡发光，则电压表发生了断路
故障。(3)纠正错误后继续进行实验，移动滑动变阻器的滑片，电压表的示数为2.5 V时，电流表的示数如图乙所示，示数为
0.24
A，小灯泡的额定功率为0.6
W。(4)利用原有电路，将小灯泡替换为定值电阻(5 Ω、10 Ω、15 Ω、20 Ω、25 Ω各一个)，探究电流和电阻的关系，为了能完成实验，控制电压表的示数可能是
C
(填字母)。A. 1.7 V B. 2.2 V C. 2.7 V
答案
4.(1)
(2)断开 断路
(3)0.24 0.6
(4)C
解析
【分析】
本题围绕电学实验展开，需结合电路连接要求、实验操作规范、电表读数、电功率计算及串联电路分压规律分析：
(1) 明确实验电路中电流表串联、电压表并联在小灯泡两端的要求，找出错误导线并修正；
(2) 连接电路时开关需断开保护电路，根据电流表、灯泡的工作状态判断电压表故障；
(3) 确定电流表量程和分度值读数，利用P=UI计算额定功率；
(4) 探究电流与电阻关系时，结合串联分压规律，根据最大定值电阻和滑动变阻器最大阻值，确定控制电压的范围，选出符合要求的选项。
【解析】
(1) 甲图中电压表错误并联在滑动变阻器两端，应改为并联在小灯泡两端：将连接电压表3接线柱与滑动变阻器左下端的导线画“×”，再将该导线另一端改接到小灯泡右接线柱（与电流表相连的接线柱），修正后电路正确；
(2) 连接电路时，为防止短路损坏元件，开关应断开；试触时电流表有示数说明电路通路，小灯泡发光说明主电路正常，电压表无示数，说明电压表自身断路；
(3) 电流表选用0~0.6A量程，分度值为0.02A，图乙指针示数为0.24A；小灯泡额定电压为2.5V，额定功率P=UI=2.5V×0.24A=0.6W；
(4) 探究电流与电阻关系时，定值电阻两端控制电压Uv需满足：当最大定值电阻25Ω接入时，滑动变阻器最大阻值20Ω，根据串联分压规律Uv/(4.5V-Uv)=25Ω/20Ω，解得Uv=2.5V，即控制电压至少为2.5V，选项中只有2.7V符合，故选C。
【答案】
4.(1)
(2)断开；断路
(3)0.24；0.6
(4)C
【知识点】
测量小灯泡电功率；探究电流与电阻的关系；串联电路分压规律
【点评】
本题是电学实验综合题，涵盖电路连接、实验操作、电表读数、电功率计算及探究电流与电阻关系的核心考点，需熟练掌握实验规范和串联电路规律，难度适中。
【难度系数】
0.5
本题围绕电学实验展开，需结合电路连接要求、实验操作规范、电表读数、电功率计算及串联电路分压规律分析：
(1) 明确实验电路中电流表串联、电压表并联在小灯泡两端的要求，找出错误导线并修正；
(2) 连接电路时开关需断开保护电路，根据电流表、灯泡的工作状态判断电压表故障；
(3) 确定电流表量程和分度值读数，利用P=UI计算额定功率；
(4) 探究电流与电阻关系时，结合串联分压规律，根据最大定值电阻和滑动变阻器最大阻值，确定控制电压的范围，选出符合要求的选项。
【解析】
(1) 甲图中电压表错误并联在滑动变阻器两端，应改为并联在小灯泡两端：将连接电压表3接线柱与滑动变阻器左下端的导线画“×”，再将该导线另一端改接到小灯泡右接线柱（与电流表相连的接线柱），修正后电路正确；
(2) 连接电路时，为防止短路损坏元件，开关应断开；试触时电流表有示数说明电路通路，小灯泡发光说明主电路正常，电压表无示数，说明电压表自身断路；
(3) 电流表选用0~0.6A量程，分度值为0.02A，图乙指针示数为0.24A；小灯泡额定电压为2.5V，额定功率P=UI=2.5V×0.24A=0.6W；
(4) 探究电流与电阻关系时，定值电阻两端控制电压Uv需满足：当最大定值电阻25Ω接入时，滑动变阻器最大阻值20Ω，根据串联分压规律Uv/(4.5V-Uv)=25Ω/20Ω，解得Uv=2.5V，即控制电压至少为2.5V，选项中只有2.7V符合，故选C。
【答案】
4.(1)
(2)断开；断路
(3)0.24；0.6
(4)C
【知识点】
测量小灯泡电功率；探究电流与电阻的关系；串联电路分压规律
【点评】
本题是电学实验综合题，涵盖电路连接、实验操作、电表读数、电功率计算及探究电流与电阻关系的核心考点，需熟练掌握实验规范和串联电路规律，难度适中。
【难度系数】
0.5
