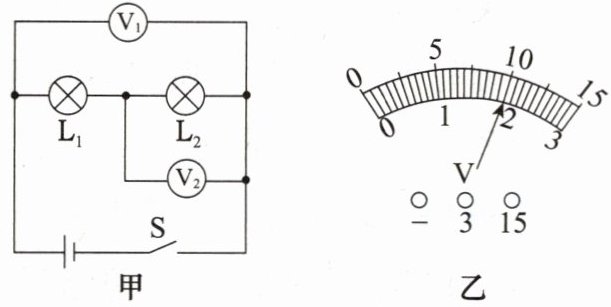

5. 如图甲所示，当闭合开关S后，两个电压表指针偏转均如图乙所示，则灯泡$\mathrm{L}_1$两端的电压为
8
V，灯泡$\mathrm{L}_2$两端的电压为2
V。答案
8 2
解析
【分析】首先分析电路：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测量电源总电压，电压表$\mathrm{V}_2$测量$\mathrm{L}_2$两端的电压。根据串联电路电压规律，总电压等于各部分电压之和，因此$\mathrm{V}_1$的示数大于$\mathrm{V}_2$的示数。两电压表指针偏转角度相同，说明它们选用的量程不同：$\mathrm{V}_1$选用$0∼15\mathrm{V}$量程，$\mathrm{V}_2$选用$0∼3\mathrm{V}$量程（$0∼15\mathrm{V}$量程的读数是$0∼3\mathrm{V}$量程的5倍）。接下来读取两表的示数，再计算$\mathrm{L}_1$两端的电压。
【解析】1. 确定电路连接：$\mathrm{L}_1$与$\mathrm{L}_2$串联，$\mathrm{V}_1$测总电压$U$，$\mathrm{V}_2$测$\mathrm{L}_2$的电压$U_2$，故$U ＞ U_2$；
2. 判断电压表量程：指针偏转相同，因此$\mathrm{V}_1$用$0∼15\mathrm{V}$量程，$\mathrm{V}_2$用$0∼3\mathrm{V}$量程；
3. 读取电压表示数：$\mathrm{V}_2$（$0∼3\mathrm{V}$）的示数$U_2=2\mathrm{V}$，$\mathrm{V}_1$（$0∼15\mathrm{V}$）的示数$U=10\mathrm{V}$；
4. 计算$\mathrm{L}_1$两端电压：根据串联电路电压规律，$U_1=U - U_2=10\mathrm{V} - 2\mathrm{V}=8\mathrm{V}$。
【答案】8；2
【知识点】串联电路电压规律、电压表的使用
【点评】本题结合串联电路电压特点考查电压表的读数，需明确电压表测量对象及量程判断方法，属于基础题型，难度适中。
【难度系数】0.5
【解析】1. 确定电路连接：$\mathrm{L}_1$与$\mathrm{L}_2$串联，$\mathrm{V}_1$测总电压$U$，$\mathrm{V}_2$测$\mathrm{L}_2$的电压$U_2$，故$U ＞ U_2$；
2. 判断电压表量程：指针偏转相同，因此$\mathrm{V}_1$用$0∼15\mathrm{V}$量程，$\mathrm{V}_2$用$0∼3\mathrm{V}$量程；
3. 读取电压表示数：$\mathrm{V}_2$（$0∼3\mathrm{V}$）的示数$U_2=2\mathrm{V}$，$\mathrm{V}_1$（$0∼15\mathrm{V}$）的示数$U=10\mathrm{V}$；
4. 计算$\mathrm{L}_1$两端电压：根据串联电路电压规律，$U_1=U - U_2=10\mathrm{V} - 2\mathrm{V}=8\mathrm{V}$。
【答案】8；2
【知识点】串联电路电压规律、电压表的使用
【点评】本题结合串联电路电压特点考查电压表的读数，需明确电压表测量对象及量程判断方法，属于基础题型，难度适中。
【难度系数】0.5

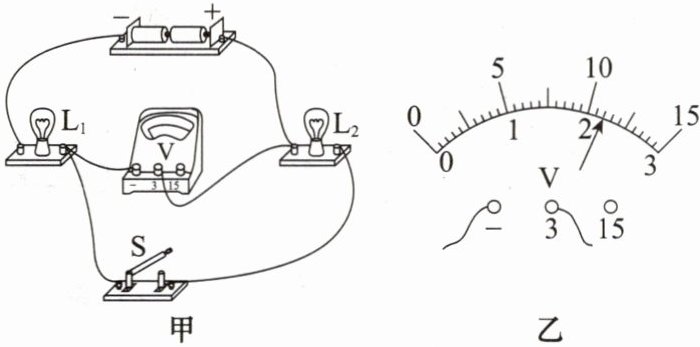

6. 在如图甲所示的电路中，电源为两节新干电池，闭合开关S后，电压表的指针如图乙所示，则灯泡$\mathrm{L}_1$两端的电压$U_1=\_\_\_\_\_\_\mathrm{V}$；开关S断开时，电压表的示数为$\mathrm{V}$，此时灯泡$\mathrm{L}_1$，灯泡$\mathrm{L}_2$（后两空均选填“亮”或“不亮”）。
答案
0.8 3 不亮 不亮
解析
【分析】
首先明确电路连接：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$的电压；电源为两节新干电池，总电压为$3\mathrm{V}$。闭合开关时，根据电压表所选量程和分度值读取$\mathrm{L}_1$的电压；开关断开时，电路断路，灯泡无电流，再分析电压表的连接情况，确定其示数。
【解析】
1. 电路分析：由图甲可知，$\mathrm{L}_1$和$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$两端的电压。两节新干电池的总电压为$U=1.5\mathrm{V} × 2=3\mathrm{V}$。
2. 电压表读数：电压表选用$0∼3\mathrm{V}$量程，该量程分度值为$0.1\mathrm{V}$，指针指向$0.8\mathrm{V}$刻度处，因此$\mathrm{L}_1$两端的电压$U_1=0.8\mathrm{V}$。
3. 开关断开时：开关断开，电路处于断路状态，无电流通过$\mathrm{L}_1$和$\mathrm{L}_2$，所以两灯都不亮；此时电压表的两端通过$\mathrm{L}_2$连接到电源的正、负极，相当于电压表串联在电路中，测量电源电压，因此电压表示数为$3\mathrm{V}$。
【答案】
0.8；3；不亮；不亮
【知识点】
串联电路电压规律；电压表的使用；电路断路
【点评】
本题考查串联电路的电压特点、电压表的读数及电路状态分析，关键是判断电压表的测量对象，以及开关断开时电压表的连接方式，属于基础题型，需注意断路时电压表的特殊情况。
【难度系数】
0.5
首先明确电路连接：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$的电压；电源为两节新干电池，总电压为$3\mathrm{V}$。闭合开关时，根据电压表所选量程和分度值读取$\mathrm{L}_1$的电压；开关断开时，电路断路，灯泡无电流，再分析电压表的连接情况，确定其示数。
【解析】
1. 电路分析：由图甲可知，$\mathrm{L}_1$和$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$两端的电压。两节新干电池的总电压为$U=1.5\mathrm{V} × 2=3\mathrm{V}$。
2. 电压表读数：电压表选用$0∼3\mathrm{V}$量程，该量程分度值为$0.1\mathrm{V}$，指针指向$0.8\mathrm{V}$刻度处，因此$\mathrm{L}_1$两端的电压$U_1=0.8\mathrm{V}$。
3. 开关断开时：开关断开，电路处于断路状态，无电流通过$\mathrm{L}_1$和$\mathrm{L}_2$，所以两灯都不亮；此时电压表的两端通过$\mathrm{L}_2$连接到电源的正、负极，相当于电压表串联在电路中，测量电源电压，因此电压表示数为$3\mathrm{V}$。
【答案】
0.8；3；不亮；不亮
【知识点】
串联电路电压规律；电压表的使用；电路断路
【点评】
本题考查串联电路的电压特点、电压表的读数及电路状态分析，关键是判断电压表的测量对象，以及开关断开时电压表的连接方式，属于基础题型，需注意断路时电压表的特殊情况。
【难度系数】
0.5
7. 灯泡$\mathrm{L}_1$和$\mathrm{L}_2$连接在同一个电路中，灯泡$\mathrm{L}_1$两端的电压是$U_1$，灯泡$\mathrm{L}_2$两端的电压是$U_2$。若灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，则$U_1\_\_\_\_\_\_U_2$；若$U_1≠U_2$，则灯泡$\mathrm{L}_1$和$\mathrm{L}_2$；若$U_1=U_2$，则灯泡$\mathrm{L}_1$和$\mathrm{L}_2$（后两空均选填“串联”“并联”或“可能串联也可能并联”）。
答案
= 串联 可能串联也可能并联
解析
【分析】
要解决这道题，需牢记串并联电路的电压规律：并联电路各支路两端电压相等；串联电路中，总电压等于各用电器两端电压之和，且当两个用电器电阻相等时，它们两端的电压也相等。据此逐步分析每个空：
1. 若两灯并联，根据并联电路电压特点，各支路电压相等，可确定第一个空；
2. 若两灯电压不等，结合并联电路电压一定相等的特点，可判断电路连接方式；
3. 若两灯电压相等，需考虑并联（电压一定相等）和串联（电阻相等时电压相等）两种情况，确定最后一个空。
【解析】
1. 并联电路的电压规律：并联电路中各支路两端的电压相等，因此若$\mathrm{L}_1$和$\mathrm{L}_2$并联，则$U_1=U_2$；
2. 并联电路的电压一定相等，若$U_1≠U_2$，说明两灯不是并联，只能是串联；
3. 串联电路中，若两灯电阻相等，根据$U=IR$，电流相同、电阻相同则电压相同，因此串联时也可能$U_1=U_2$；而并联时$U_1$一定等于$U_2$，所以若$U_1=U_2$，两灯可能串联也可能并联。
【答案】
= 串联 可能串联也可能并联
【知识点】
并联电路电压特点、串联电路电压特点、串并联电路判断
【点评】
本题考查串并联电路的电压规律，核心是区分“并联电压一定相等”和“串联电压可能相等（仅当用电器规格相同时）”，属于基础概念题，需准确掌握串并联电路的电压特性。
【难度系数】
0.7
要解决这道题，需牢记串并联电路的电压规律：并联电路各支路两端电压相等；串联电路中，总电压等于各用电器两端电压之和，且当两个用电器电阻相等时，它们两端的电压也相等。据此逐步分析每个空：
1. 若两灯并联，根据并联电路电压特点，各支路电压相等，可确定第一个空；
2. 若两灯电压不等，结合并联电路电压一定相等的特点，可判断电路连接方式；
3. 若两灯电压相等，需考虑并联（电压一定相等）和串联（电阻相等时电压相等）两种情况，确定最后一个空。
【解析】
1. 并联电路的电压规律：并联电路中各支路两端的电压相等，因此若$\mathrm{L}_1$和$\mathrm{L}_2$并联，则$U_1=U_2$；
2. 并联电路的电压一定相等，若$U_1≠U_2$，说明两灯不是并联，只能是串联；
3. 串联电路中，若两灯电阻相等，根据$U=IR$，电流相同、电阻相同则电压相同，因此串联时也可能$U_1=U_2$；而并联时$U_1$一定等于$U_2$，所以若$U_1=U_2$，两灯可能串联也可能并联。
【答案】
= 串联 可能串联也可能并联
【知识点】
并联电路电压特点、串联电路电压特点、串并联电路判断
【点评】
本题考查串并联电路的电压规律，核心是区分“并联电压一定相等”和“串联电压可能相等（仅当用电器规格相同时）”，属于基础概念题，需准确掌握串并联电路的电压特性。
【难度系数】
0.7
8.在如图所示的电路中，闭合开关，电压表$\mathrm{V}_1$的示数是7.5 V，电压表$\mathrm{V}_2$的示数是9 V，若电源电压是12 V，则$\mathrm{L}_2$两端的电压是（
A.4.5 V
B.5.5 V
C.3 V
D.2 V
A
）A.4.5 V
B.5.5 V
C.3 V
D.2 V
答案
A
解析
【分析】首先判断电路连接方式，三盏灯$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$为串联。接着确定电压表测量对象：电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$和$\mathrm{L}_2$两端，测$\mathrm{L}_1$与$\mathrm{L}_2$的总电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$和$\mathrm{L}_3$两端，测$\mathrm{L}_2$与$\mathrm{L}_3$的总电压。根据串联电路“总电压等于各部分电压之和”的规律，结合已知条件列方程即可求解$\mathrm{L}_2$两端的电压。
【解析】设$\mathrm{L}_1$两端电压为$U_1$，$\mathrm{L}_2$两端电压为$U_2$，$\mathrm{L}_3$两端电压为$U_3$。
因三灯串联，电源电压等于各灯电压之和，故：
$U_1 + U_2 + U_3 = 12\ \mathrm{V}$ ①
电压表$\mathrm{V}_1$测$\mathrm{L}_1$和$\mathrm{L}_2$的总电压，得：
$U_1 + U_2 = 7.5\ \mathrm{V}$ ②
电压表$\mathrm{V}_2$测$\mathrm{L}_2$和$\mathrm{L}_3$的总电压，得：
$U_2 + U_3 = 9\ \mathrm{V}$ ③
将②和③相加，得：$U_1 + 2U_2 + U_3 = 7.5\ \mathrm{V} + 9\ \mathrm{V} = 16.5\ \mathrm{V}$ ④
用④式减去①式，消去$U_1$和$U_3$，解得：
$U_2 = 16.5\ \mathrm{V} - 12\ \mathrm{V} = 4.5\ \mathrm{V}$
【答案】A
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路的电压特点，核心是准确判断电压表的测量对象，通过联立方程求解未知电压，属于基础电路分析题，难度适中。
【难度系数】0.5
【解析】设$\mathrm{L}_1$两端电压为$U_1$，$\mathrm{L}_2$两端电压为$U_2$，$\mathrm{L}_3$两端电压为$U_3$。
因三灯串联，电源电压等于各灯电压之和，故：
$U_1 + U_2 + U_3 = 12\ \mathrm{V}$ ①
电压表$\mathrm{V}_1$测$\mathrm{L}_1$和$\mathrm{L}_2$的总电压，得：
$U_1 + U_2 = 7.5\ \mathrm{V}$ ②
电压表$\mathrm{V}_2$测$\mathrm{L}_2$和$\mathrm{L}_3$的总电压，得：
$U_2 + U_3 = 9\ \mathrm{V}$ ③
将②和③相加，得：$U_1 + 2U_2 + U_3 = 7.5\ \mathrm{V} + 9\ \mathrm{V} = 16.5\ \mathrm{V}$ ④
用④式减去①式，消去$U_1$和$U_3$，解得：
$U_2 = 16.5\ \mathrm{V} - 12\ \mathrm{V} = 4.5\ \mathrm{V}$
【答案】A
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路的电压特点，核心是准确判断电压表的测量对象，通过联立方程求解未知电压，属于基础电路分析题，难度适中。
【难度系数】0.5
9. 如图所示，电源电压不变，闭合开关S，电压表$\mathrm{V}_1$的示数为6 V，电压表$\mathrm{V}_2$的示数为2 V。下列说法正确的是（
A.$\mathrm{L}_1$两端的电压为2 V
B.电源两端的电压为4 V
C.断开开关，只将电压表$\mathrm{V}_2$换成电流表，则$\mathrm{L}_1$与$\mathrm{L}_2$串联
D.断开开关，将两个电压表都换成电流表，则$\mathrm{L}_1$与$\mathrm{L}_2$并联
D
）A.$\mathrm{L}_1$两端的电压为2 V
B.电源两端的电压为4 V
C.断开开关，只将电压表$\mathrm{V}_2$换成电流表，则$\mathrm{L}_1$与$\mathrm{L}_2$串联
D.断开开关，将两个电压表都换成电流表，则$\mathrm{L}_1$与$\mathrm{L}_2$并联
答案
D
解析
【分析】首先分析闭合开关S时的电路：L₁与L₂串联，电压表V₁并联在电源两端，测量电源电压，因此V₁的示数等于电源电压；电压表V₂并联在L₂两端，测量L₂的电压。再逐一分析各选项：先根据串联电路电压规律判断A、B选项，再分析开关断开后更换电表的电路结构，判断C、D选项。
【解析】闭合开关S时，L₁、L₂串联：
1. 电压表V₁测电源电压，故电源电压U = U_V1 = 6V；
2. 电压表V₂测L₂两端电压，故L₂的电压U₂ = U_V2 = 2V；
3. 根据串联电路电压规律，L₁两端电压U₁ = U - U₂ = 6V - 2V = 4V，因此A选项（L₁两端电压为2V）错误，B选项（电源电压为4V）错误。
分析选项C：断开开关，将电压表V₂换成电流表，电流表相当于导线，此时L₂被电流表短路，电路为L₁的简单电路，并非L₁与L₂串联，C错误。
分析选项D：断开开关，将两个电压表都换成电流表，电压表相当于开路，电流表相当于导线，此时电流从电源正极流出后，分为两条支路，分别经过L₁和L₂，再汇合回到电源负极，因此L₁与L₂并联，D正确。
【答案】D
【知识点】串联电路电压规律、电路连接方式判断、电流表与电压表的使用
【点评】本题结合开关状态和电表更换，考查串联电路电压规律及电路结构分析，需明确电表在电路中的作用，理清不同情况下的电流路径，难度适中。
【难度系数】0.5
【解析】闭合开关S时，L₁、L₂串联：
1. 电压表V₁测电源电压，故电源电压U = U_V1 = 6V；
2. 电压表V₂测L₂两端电压，故L₂的电压U₂ = U_V2 = 2V；
3. 根据串联电路电压规律，L₁两端电压U₁ = U - U₂ = 6V - 2V = 4V，因此A选项（L₁两端电压为2V）错误，B选项（电源电压为4V）错误。
分析选项C：断开开关，将电压表V₂换成电流表，电流表相当于导线，此时L₂被电流表短路，电路为L₁的简单电路，并非L₁与L₂串联，C错误。
分析选项D：断开开关，将两个电压表都换成电流表，电压表相当于开路，电流表相当于导线，此时电流从电源正极流出后，分为两条支路，分别经过L₁和L₂，再汇合回到电源负极，因此L₁与L₂并联，D正确。
【答案】D
【知识点】串联电路电压规律、电路连接方式判断、电流表与电压表的使用
【点评】本题结合开关状态和电表更换，考查串联电路电压规律及电路结构分析，需明确电表在电路中的作用，理清不同情况下的电流路径，难度适中。
【难度系数】0.5
10. 小雅和同学进行“探究串联电路中电压的特点”的实验。所用器材:电压恒为3 V的电源,一个开关,两个灯泡($\mathrm{L}_1$和$\mathrm{L}_2$),两个相同的电压表$\mathrm{V}_1$和$\mathrm{V}_2$(量程均为0~3 V和0~15 V),导线若干。
(1)具有创新精神的小雅决定改进实验。她按照如图所示的电路图进行实验,闭合开关S,发现电压表$\mathrm{V}_1$和$\mathrm{V}_2$的指针偏转角度相同,则可能的原因是电压表
(2)解决问题后,小雅同学测出了A、B间和A、C间的电压,为了测量B、C间的电压,断开开关S,接下来可以
A. 保持B接线不动,将电压表$\mathrm{V}_1$连线由A改接到C
B. 保持C接线不动,将电压表$\mathrm{V}_2$连线由A改接到B
(1)具有创新精神的小雅决定改进实验。她按照如图所示的电路图进行实验,闭合开关S,发现电压表$\mathrm{V}_1$和$\mathrm{V}_2$的指针偏转角度相同,则可能的原因是电压表
$\mathrm{V}_2$
(选填“$\mathrm{V}_1$”或“$\mathrm{V}_2$”)的量程选大了,此时电压表$\mathrm{V}_1$和$\mathrm{V}_2$的示数分别为0.6
V和3
V。(2)解决问题后,小雅同学测出了A、B间和A、C间的电压,为了测量B、C间的电压,断开开关S,接下来可以
B
(填字母)。A. 保持B接线不动,将电压表$\mathrm{V}_1$连线由A改接到C
B. 保持C接线不动,将电压表$\mathrm{V}_2$连线由A改接到B
答案
(1)$\mathrm{V}_2$ 0.6 3
(2)B
(2)B
解析
【分析】
首先明确电路结构：由图可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压；电压表$\mathrm{V}_2$并联在电源两端，测总电压，电源电压为3V。对于第(1)问，串联电路总电压等于各部分电压之和，因此$\mathrm{V}_2$的示数（总电压）大于$\mathrm{V}_1$的示数（$\mathrm{L}_1$的电压）；两电压表指针偏转角度相同，说明它们使用的量程不同，电压表大量程读数是小量程的5倍，据此判断量程选择和示数。对于第(2)问，测量$\mathrm{B、C}$间电压需让电压表并联在$\mathrm{L}_2$两端，结合电压表正负接线柱的规则分析选项。
【解析】
(1) 由电路图可知，$\mathrm{V}_2$测电源电压，电源电压为3V，故$\mathrm{V}_2$的示数应为3V；$\mathrm{V}_1$测$\mathrm{L}_1$的电压，根据串联电路电压规律，$\mathrm{V}_1$的示数小于3V。两电压表指针偏转角度相同，说明它们量程不同，电压表0~15V量程的读数是0~3V量程读数的5倍，因此量程大的$\mathrm{V}_2$的读数是量程小的$\mathrm{V}_1$读数的5倍。已知$\mathrm{V}_2$示数为3V，所以$\mathrm{V}_1$的示数为$3\mathrm{V}÷5=0.6\mathrm{V}$，即$\mathrm{V}_2$的量程选大了，此时$\mathrm{V}_1$示数为0.6V，$\mathrm{V}_2$示数为3V。
(2) 测量$\mathrm{B、C}$间电压，需让电压表并联在$\mathrm{L}_2$两端，且正负接线柱正确。选项A：保持$\mathrm{B}$接线不动，将$\mathrm{V}_1$连线由$\mathrm{A}$改接到$\mathrm{C}$，电压表正负接线柱接反，无法正确测量；选项B：保持$\mathrm{C}$接线不动，将$\mathrm{V}_2$连线由$\mathrm{A}$改接到$\mathrm{B}$，电压表并联在$\mathrm{B、C}$两端，正负接线柱正确，可测量，故选B。
【答案】
(1)$\mathrm{V}_2$；0.6；3 (2)B
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题围绕“探究串联电路中电压的特点”展开，考查电压表的测量对象判断、量程与读数的关系、接线柱的正确连接，是基础实验题，需掌握串联电路电压规律和电压表的使用规则，易错点是量程不同时指针偏转相同的读数关系，以及电压表接线柱的正负判断。
【难度系数】
0.4
首先明确电路结构：由图可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压；电压表$\mathrm{V}_2$并联在电源两端，测总电压，电源电压为3V。对于第(1)问，串联电路总电压等于各部分电压之和，因此$\mathrm{V}_2$的示数（总电压）大于$\mathrm{V}_1$的示数（$\mathrm{L}_1$的电压）；两电压表指针偏转角度相同，说明它们使用的量程不同，电压表大量程读数是小量程的5倍，据此判断量程选择和示数。对于第(2)问，测量$\mathrm{B、C}$间电压需让电压表并联在$\mathrm{L}_2$两端，结合电压表正负接线柱的规则分析选项。
【解析】
(1) 由电路图可知，$\mathrm{V}_2$测电源电压，电源电压为3V，故$\mathrm{V}_2$的示数应为3V；$\mathrm{V}_1$测$\mathrm{L}_1$的电压，根据串联电路电压规律，$\mathrm{V}_1$的示数小于3V。两电压表指针偏转角度相同，说明它们量程不同，电压表0~15V量程的读数是0~3V量程读数的5倍，因此量程大的$\mathrm{V}_2$的读数是量程小的$\mathrm{V}_1$读数的5倍。已知$\mathrm{V}_2$示数为3V，所以$\mathrm{V}_1$的示数为$3\mathrm{V}÷5=0.6\mathrm{V}$，即$\mathrm{V}_2$的量程选大了，此时$\mathrm{V}_1$示数为0.6V，$\mathrm{V}_2$示数为3V。
(2) 测量$\mathrm{B、C}$间电压，需让电压表并联在$\mathrm{L}_2$两端，且正负接线柱正确。选项A：保持$\mathrm{B}$接线不动，将$\mathrm{V}_1$连线由$\mathrm{A}$改接到$\mathrm{C}$，电压表正负接线柱接反，无法正确测量；选项B：保持$\mathrm{C}$接线不动，将$\mathrm{V}_2$连线由$\mathrm{A}$改接到$\mathrm{B}$，电压表并联在$\mathrm{B、C}$两端，正负接线柱正确，可测量，故选B。
【答案】
(1)$\mathrm{V}_2$；0.6；3 (2)B
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题围绕“探究串联电路中电压的特点”展开，考查电压表的测量对象判断、量程与读数的关系、接线柱的正确连接，是基础实验题，需掌握串联电路电压规律和电压表的使用规则，易错点是量程不同时指针偏转相同的读数关系，以及电压表接线柱的正负判断。
【难度系数】
0.4
