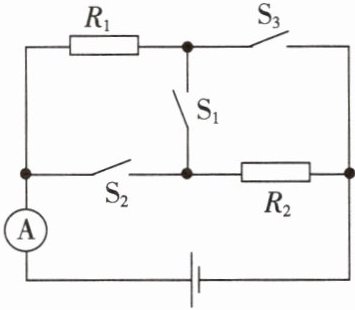

9.在如图所示的电路中,电阻器$R_1$为20 Ω,电源电压保持不变。当$S_1$、$S_2$断开,$S_3$闭合时,电流表的示数为0.45 A;当$S_1$断开,$S_2$、$S_3$闭合时,电流表的示数为0.75 A。求:
(1)电源电压。
(2)$R_2$的电阻。
(3)当$S_2$、$S_3$断开,$S_1$闭合时,电阻器$R_1$两端的电压。

(1)9 V
(2)30 Ω
(3)3.6 V

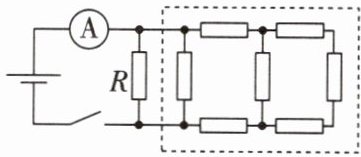

10. 如图所示，电源电压$U=2\ \mathrm{V}$不变，$R=4\ \Omega$，虚线框内所有定值电阻的电阻均未知。闭合开关，电流表示数为1 A。如果用一个2 Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为()。


A.2 A
B.1.5 A
C.1.2 A
D.0.5 A

B
