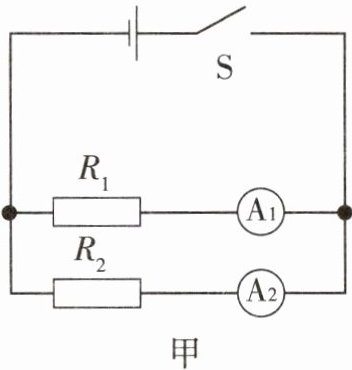

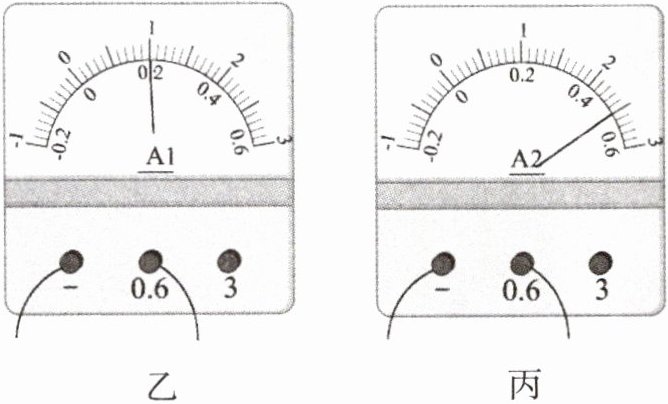

5.把一根粗细均匀的导体截为两段，分别用$R_1$和$R_2$表示这两段导体的阻值。现将$R_1$和$R_2$按图甲所示的电路图连接在电路中，电流表$A_1$和$A_2$的示数如图乙、丙所示。


(1)通过$R_1$的电流$I_1$为A；干路电流$I$为A。
(2)$R_1$两端的电压为$U_1$，$R_2$两端的电压为$U_2$，则$U_1$（选填“＜”“＞”或“=”）$U_2$。
(3)导体$R_1$的长度为$L_1$，$R_2$的长度为$L_2$，则$L_1$（选填“＜”“＞”或“=”）$L_2$。

$R_{甲}＜R_{乙}$；0.9 A；3.3 Ω；0.2 A

6.(2025大理期中)如图所示,电源电压U保持不变。定值电阻$R_1$为$3\ \Omega$,定值电阻$R_2$为$9\ \Omega$。当开关S闭合时,电压表的示数为3 V。求:
(1)电流表的示数。
(2)定值电阻$R_2$两端的电压$U_2$。
(3)电源电压U。

(1)1 A
(2)9 V
(3)12 V

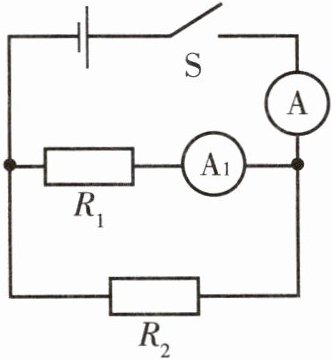

7.(2025 吉林)在如图所示的电路中,电源电压恒定,$R_2$的阻值为15 Ω。闭合开关S,电流表A的示数为1.2 A,电流表$A_1$的示数为0.4 A。求：

(1)通过电阻$R_2$的电流。
(2)电源电压。

(1)4 V
(2)0.4 A
(3)10 Ω

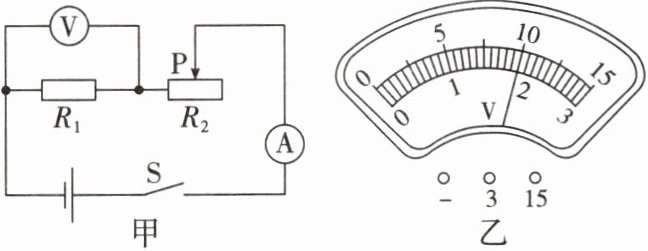

8.在如图甲所示的电路中,电源电压为12 V且恒定不变,电阻器$R_1$的阻值为20 Ω,滑动变阻器$R_2$上标有“50 Ω 1 A”字样,当开关S闭合,将滑动变阻器的滑片移至某位置时,电流表A的示数为0.2 A。

(1)求电压表V的示数。
(2)求滑动变阻器$R_2$连入电路的阻值。
(3)当各电学仪表选择了合适的测量范围后,闭合开关S,移动滑动变阻器的滑片P到某一位置时,电压表V的示数如图乙所示,求此时电路的总电阻。

(1)4 V
(2)40 Ω
(3)24 Ω
