4.如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中,更换的铝芯电缆比旧铝芯电缆电阻更小,主要是因为新电缆的
（）


A.铝芯更细
B.铝芯更粗
C.绝缘皮更薄
D.绝缘皮更厚

4.B

【分析】
要解决这道题，需明确导体电阻的影响因素：导体的电阻与材料、长度、横截面积和温度有关，同种材料、相同长度的导体，横截面积越大，电阻越小。铝芯电缆的导电部分是铝芯，绝缘皮是绝缘体，不影响铝芯的电阻。题目中说新电缆电阻更小，结合选项分析：A选项铝芯更细，横截面积小，电阻会更大，不符合；B选项铝芯更粗，横截面积大，电阻更小，符合；C、D选项绝缘皮厚度不影响铝芯电阻，排除。
【解析】
根据电阻的决定式$R=\rho\frac{L}{S}$（$\rho$为电阻率，$L$为长度，$S$为横截面积），新旧铝芯电缆材料均为铝、长度相近，电阻大小由铝芯横截面积决定：横截面积越大，电阻越小。新电缆电阻更小，说明铝芯横截面积更大，即铝芯更粗，对应选项B。绝缘皮是绝缘体，其厚度不影响铝芯电阻，故C、D错误；铝芯更细会使电阻更大，A错误。
【答案】
B
【知识点】
电阻的影响因素、导体与绝缘体
【点评】
本题考查电阻影响因素的实际应用，核心是明确导电部分（铝芯）决定电缆电阻，绝缘皮不影响导体电阻，结合电阻公式即可判断，属于基础应用类题目。
【难度系数】
0.5

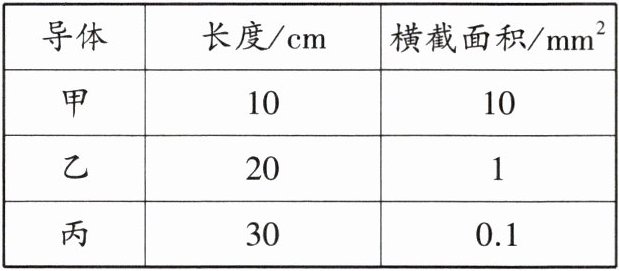

5.相同材料制成的甲、乙、丙三个导体，相关数据如下表所示，根据表中提供的数据，下列判断正确的是 （）


A.甲导体电阻最大
B.乙导体电阻最大
C.丙导体电阻最大
D.三个导体电阻一样大

5.C

【分析】要判断三个导体的电阻大小，已知它们是相同材料制成，即电阻率ρ相同，根据电阻定律R=ρL/S，电阻与导体长度成正比，与横截面积成反比，因此只需比较三个导体的长度与横截面积的比值（L/S）即可判断电阻大小，比值越大，电阻越大。
【解析】根据电阻定律R=ρL/S，同种材料的电阻率ρ相同，分别计算三个导体的L/S：
甲：长度L₁=10cm，横截面积S₁=10mm²，故L₁/S₁=10/10=1；
乙：长度L₂=20cm，横截面积S₂=1mm²，故L₂/S₂=20/1=20；
丙：长度L₃=30cm，横截面积S₃=0.1mm²，故L₃/S₃=30/0.1=300；
因为300＞20＞1，所以丙的L/S比值最大，电阻最大，因此选项C正确。
【答案】C
【知识点】电阻定律、导体电阻的影响因素
【点评】本题考查电阻定律的应用，核心是理解同种材料电阻率相同，通过比较长度与横截面积的比值判断电阻大小，计算简单，需注意单位统一即可。
【难度系数】0.6

6.把长短相同、粗细不同的两根镍铬合金丝串联接入电路,则 ()
A.粗镍铬合金丝的电阻大于细镍铬合金丝的电阻
B.粗镍铬合金丝的电阻等于细镍铬合金丝的电阻
C.通过粗镍铬合金丝的电流大于通过细镍铬合金丝的电流
D.通过粗镍铬合金丝的电流等于通过细镍铬合金丝的电流

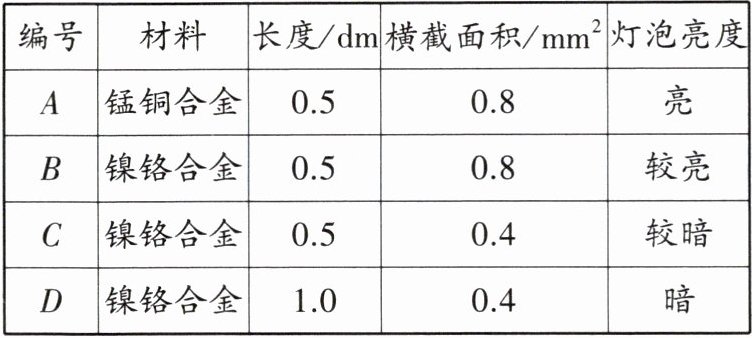

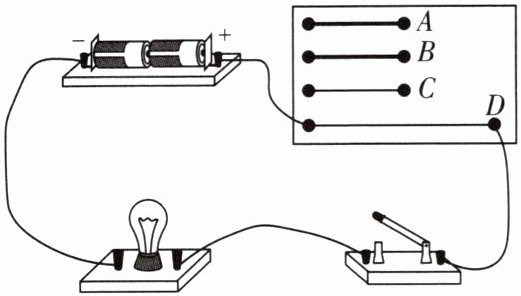

7.“探究影响导体电阻大小的因素”的实验装置如图所示,在实验中使用四根电阻丝,其材料规格如下表所示。


(1)实验中通过观察比较电阻丝电阻的大小。
(2)实验中采用的研究方法是和转换法。
(3)分别将编号为的电阻丝接入电路进行实验,可得出结论:导体的电阻大小与导体的材料有关。
(4)分别将编号为B、C的电阻丝接入电路进行实验,可得出结论:导体的电阻大小与导体的有关。
(5)分别将编号为C、D的电阻丝接入电路进行实验,其得到的实验结论被实际应用到了的工作原理中。
A.电压表 B.电流表 C.滑动变阻器
(6)实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显,可增加完成实验。

6.D
7.(1)小灯泡的亮度
(2)控制变量法
(3)A、B
(4)横截面积
(5)C
(6)电流表

【分析】
先处理第6题：根据电阻的影响因素，镍铬合金丝材料相同、长度相同，粗的横截面积大，电阻更小，故A、B错误；串联电路中电流处处相等，所以通过两根合金丝的电流相等，C错误，D正确。再处理第7题：探究电阻影响因素的实验中，利用转换法，通过小灯泡亮度反映电阻大小；研究方法有控制变量法和转换法；探究电阻与材料的关系时，需控制长度、横截面积相同，材料不同，选A、B；B、C的材料、长度相同，横截面积不同，探究电阻与横截面积的关系；C、D材料、横截面积相同，长度不同，对应滑动变阻器靠改变长度改变电阻的原理；灯泡亮度变化不明显时，加电流表更准确反映电流变化。
【解析】
6. 电阻大小与材料、长度、横截面积有关，材料相同、长度相同时，横截面积越大电阻越小，故粗镍铬合金丝电阻更小，A、B错误；串联电路电流处处相等，因此通过两根合金丝的电流相等，C错误，D正确。
7. (1) 实验中通过小灯泡亮度反映电阻大小，亮度越暗，电阻越大；(2) 探究电阻影响因素时，控制其他变量不变，只改变一个变量，采用控制变量法；(3) 探究电阻与材料的关系，需长度、横截面积相同，材料不同，选A、B；(4) B、C材料、长度相同，横截面积不同，探究电阻与横截面积的关系；(5) C、D是材料、横截面积相同，长度不同，滑动变阻器靠改变接入电阻丝长度改变电阻，故选C；(6) 灯泡亮度变化不明显，加电流表可准确测量电流变化，反映电阻变化。
【答案】
6.D；7.(1)小灯泡的亮度；(2)控制变量法；(3)A、B；(4)横截面积；(5)C；(6)电流表
【知识点】
导体电阻的影响因素、串联电路的电流特点、探究电阻影响因素的实验
【点评】
本题考查电阻相关的基础知识点，涵盖串联电路特点、电阻影响因素及探究实验方法，注重对实验方法（控制变量法、转换法）的应用，难度适中。
【难度系数】
0.6

8.如图展示的是一个滑动变阻器，它的、、、是导体，其他部分是绝缘体。

8.电阻丝 滑片P 四个接线柱 金属杆

【分析】要确定滑动变阻器的导体部分，需先明确滑动变阻器的组成结构，结合导体（容易导电的物体）和绝缘体（不容易导电的物体）的定义判断：滑动变阻器中，用于改变电阻的核心部件、连接相关结构的部件、接入电路的接线柱、传导电流的金属部分均为导体，其余部分为绝缘体。
【解析】滑动变阻器的各结构中，电阻丝是导电的，滑片P与电阻丝接触且能传导电流，四个接线柱（A、B、C、D）用于接入电路属于导体，金属杆连接接线柱C、D并传导电流，也属于导体；其余部分（如瓷筒、支架等）为绝缘体。因此导体部分为电阻丝、滑片P、四个接线柱、金属杆。
【答案】电阻丝 滑片P 四个接线柱 金属杆
【知识点】滑动变阻器结构、导体与绝缘体
【点评】本题考查滑动变阻器的基本构造，区分其导体与绝缘体部分，属于基础识记类题目，侧重对滑动变阻器组成的掌握。
【难度系数】0.3
