11.小彬用如图17-9甲所示的实验电路探究电压一定时,电流与电阻的关系。电源由2节干电池串联组成,滑动变阻器上标有“30$\Omega$ 2 A”字样,阻值分别为5$\Omega$、10$\Omega$、20$\Omega$、40$\Omega$、50$\Omega$的定值电阻各一个。

(1)小明帮小彬检查电路时发现电路中的连线有误,只需要改接一根导线即可正确连接电路。请你在接错的那根导线上画一个“×”,并用笔画线表示导线,画出正确的导线。(导线不允许交叉)
(2)他们先用阻值为5$\Omega$的定值电阻做实验,闭合开关后,调节滑动变阻器的滑片,使电压表的示数达到2 V时,电流表的示数如图17-9乙所示,此时电路中的电流为 A。接下来他们将阻值为5$\Omega$的定值电阻换成阻值为10$\Omega$的定值电阻,在调节滑动变阻器的滑片时,应同时观察。
(3)他们依次换用阻值为10$\Omega$、20$\Omega$、40$\Omega$、50$\Omega$的定值电阻,重复以上步骤,记录的实验数据如表所示。分析数据可以得出结论:当一定时,通过导体的电流与导体的电阻成反比。“成反比”的依据是。

分析实验数据,他们认为表的指针偏转角度太小,读数容易产生误差,关于器材的改进措施可以是。

11.(1)
(2)0.38 电压表
(3)导体两端的电压 电流与电阻的乘积是定值 电流 增加电池节数,提高定值电阻两端的电压(或选用测量范围更小的电流表)

【分析】
本题是探究“电压一定时，电流与电阻的关系”的电学实验题，需结合电路连接规则、电表读数、控制变量法等知识点解题：
(1) 电路改错：探究电流与电阻关系时，电压表应测定值电阻两端电压，原电路中电压表并联在电源两端，需调整导线使电压表并联在定值电阻两端；
(2) 电流表读数：先确定电流表量程和分度值，再根据指针位置读电流；换定值电阻后需控制其两端电压不变，故需观察电压表；
(3) 实验结论：根据控制变量法，分析数据得出电流与电阻的关系，同时分析电表读数误差的改进措施。
【解析】
(1) 原电路中电压表接在电源两端，错误，需将对应错误导线画“×”，改接为电压表并联在定值电阻两端（改线见参考答案的图）；
(2) 电流表选用0~0.6A量程，分度值为0.02A，指针对应电流为0.38A；换用更大阻值的定值电阻后，定值电阻两端电压会变化，需调节滑动变阻器使定值电阻两端电压保持2V不变，故观察电压表；
(3) 实验中控制定值电阻两端电压不变，分析数据可知电流与电阻的乘积为定值，因此结论为：当导体两端的电压一定时，电流与电阻成反比；电流表量程过大，电流较小时指针偏转角度小，读数误差大，改进措施为选用测量范围更小的电流表或提高定值电阻两端电压。
【答案】
11.(1)
(2)0.38 电压表
(3)导体两端的电压 电流与电阻的乘积是定值 电流 增加电池节数,提高定值电阻两端的电压(或选用测量范围更小的电流表)
【知识点】
探究电流与电阻的关系、欧姆定律、电路连接
【点评】
本题考查电学实验的核心考点，涵盖电路改错、电表读数、实验结论分析等，需熟练运用控制变量法，是电学实验的典型题型。
【难度系数】
0.6

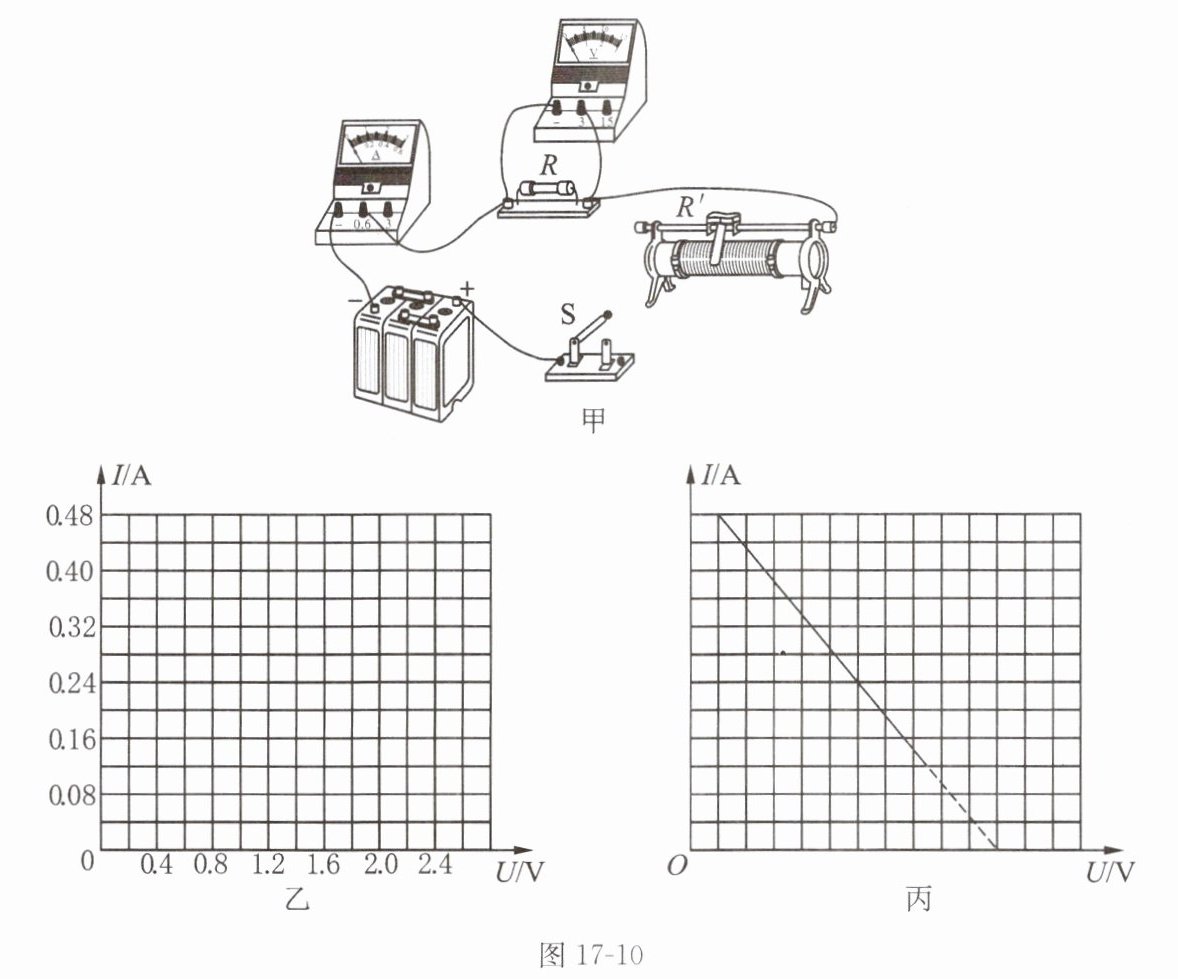

12.如图17-10甲所示为小俊和小红在“探究电阻一定时，电流与电压的关系”实验
中连接的部分实物图。

(1)用笔画线表示导线，将实物图连接完整，使滑动变阻器的滑片向右滑动时电流表的示数变大。
(2)正确连接电路，闭合开关后，发现电流表无示数，电压表有示数，则电路可能出现的故障是。

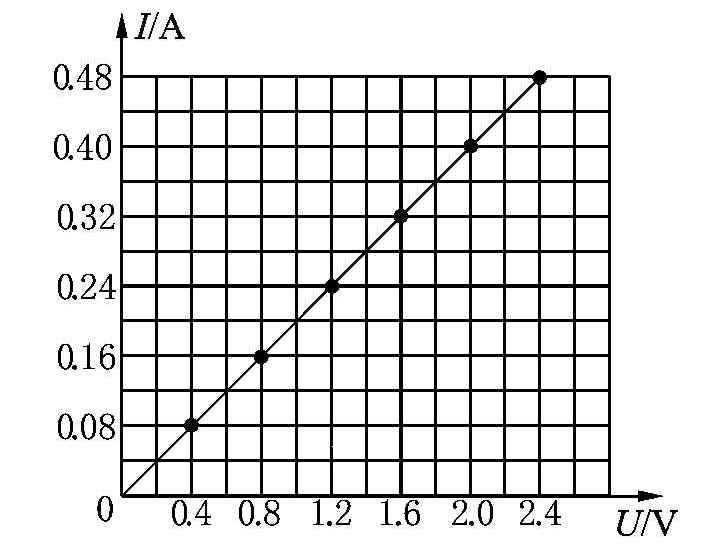

(3)排除故障后，测得的数据如表所示，请在图17-10乙中描点，画出定值电阻的I-U图像。

(4)小俊和小红分析图像后得出了结论，为了使结论具有普遍性，小俊提出用刚才的实验器材增加实验次数，小红提出换用不同的定值电阻重复前面的实验。你觉得合理的是（选填“小俊”或“小红”）的方案。
(5)他们发现另外一组的同学画出的图像（如图17-10丙所示）所反映出的规律与他们的不同，请你分析另一小组实验中可能存在的问题是。

12.(1)
(2)定值电阻R断路
(3)
(4)小红
(5)将电压表并联在滑动变阻器的两端

【分析】
本题围绕“探究电阻一定时，电流与电压的关系”实验展开，需分步骤分析各问题：
1. 连接实物图时，要求滑片右滑电流变大，说明滑动变阻器接入电阻变小，因此滑动变阻器需接右下接线柱（一上一下接法），使滑片右移时接入电阻丝变短，电流增大；
2. 电流表无示数说明电路断路，电压表有示数说明电压表两端与电源连通，故障为定值电阻断路；
3. 绘制I-U图像时，根据实验数据在坐标图中描点，因定值电阻的电流与电压成正比，用直线连接各点即可；
4. 使结论具有普遍性，需换用不同定值电阻重复实验，避免偶然性，故小红方案合理；
5. 若电压表并联在滑动变阻器两端，电流增大时定值电阻电压增大，滑动变阻器电压减小，I与滑动变阻器电压成反比，图像与正常不同，因此问题为电压表接在滑动变阻器两端。
【解析】
(1) 滑动变阻器接法：要使滑片右滑电流变大，需接入电阻减小，将滑动变阻器右下接线柱与开关右端接线柱连接（补充实物导线）；
(2) 电流表无示数→电路断路；电压表有示数→电压表与电源连通，故故障为定值电阻R断路；
(3) 根据实验数据在图乙中对应描点，用直线连接各点，得到定值电阻的I-U图像；
(4) 为使结论具普遍性，需换用不同定值电阻多次实验，避免偶然性，因此小红方案合理；
(5) 正常定值电阻的I-U图像为过原点的直线，若图像规律不同，说明电压表测量的是滑动变阻器两端电压，电流增大时滑动变阻器电压减小，导致图像规律改变。
【答案】
(1)
(2) 定值电阻R断路
(3)
(4) 小红
(5) 将电压表并联在滑动变阻器的两端
【知识点】
探究电流与电压的关系；电路故障分析
【点评】
本题是电学实验综合题，涵盖实物连接、故障判断、图像绘制、实验方案设计等核心考点，重点考查学生对探究电流与电压关系实验的理解和应用能力，需掌握实验原理与操作要点。
【难度系数】
0.5
