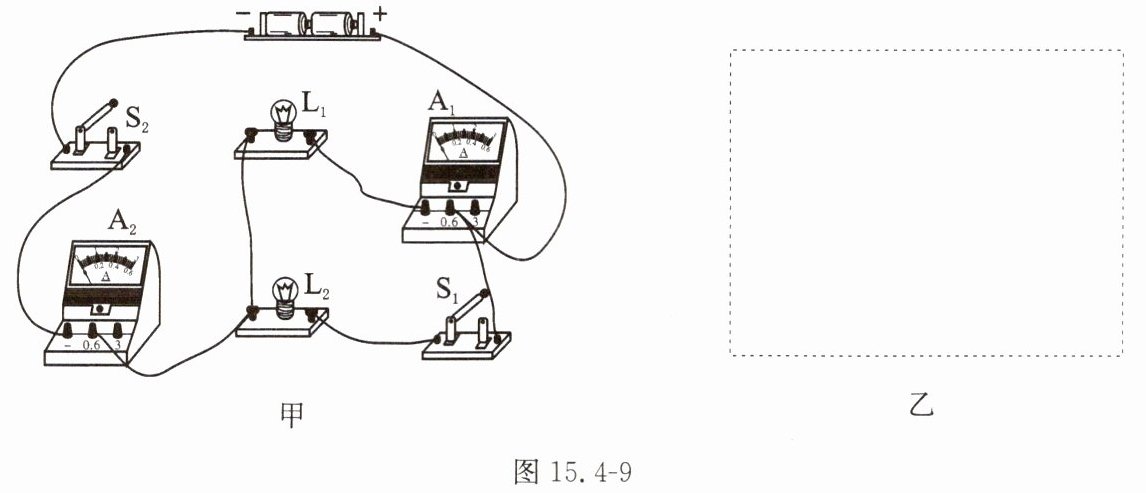

13. 根据图15.4-9甲所示的实物图，在图15.4-9乙的虚线框内画出对应的电路图。小韩连接好电路后，闭合开关，发现灯泡$\mathrm{L}_2$亮，而灯泡$\mathrm{L}_1$不亮。他认为灯泡$\mathrm{L}_1$不亮的原因是灯泡$\mathrm{L}_1$被短路，你认为此判断是（选填“正确”或“错误”）的，理由是。

13.
错误 两灯并联,若灯泡$\mathrm{L}_1$短路,会造成电源短路,灯泡$\mathrm{L}_2$也不会亮

【分析】
首先分析实物电路的连接：从电源正极出发，电流经电流表A1后分为两条支路，一条支路是灯泡L1，另一条支路是开关S1和灯泡L2，两条支路汇合后经开关S2、电流表A2回到电源负极，因此L1与L2并联，A1测L1支路电流，A2测干路电流，S1控制L2支路，S2控制整个电路。接下来判断故障：若L1短路，会导致电源短路，此时L2所在支路会被短路，L2无法发光，但题目中闭合开关后L2亮，说明电源未短路，因此小韩的判断错误。
【解析】
1. 绘制电路图：根据实物连接，先画出电源符号，干路依次连接电流表A2、开关S2；再从干路分出两条并联支路，一条支路为灯泡L1和电流表A1串联，另一条支路为灯泡L2和开关S1串联，最终汇合回到电源负极，对应画出电路图（与参考答案一致）。
2. 故障判断：若L1短路，会造成电源短路，整个电路电流不经过用电器直接连通电源两极，L2所在支路被短路，L2不会发光。而题目中闭合开关后L2亮，说明电源未发生短路，因此L1不亮不是短路导致的，小韩的判断错误。
【答案】
错误 两灯并联,若灯泡$\mathrm{L}_1$短路,会造成电源短路,灯泡$\mathrm{L}_2}$也不会亮
【知识点】
并联电路、电路故障分析、电路图绘制
【点评】
本题结合实物图考查电路图绘制，同时通过电路故障分析考查对短路现象的理解，需掌握并联电路特点及短路对电路的影响，属于电学基础题型。
【难度系数】
0.5
