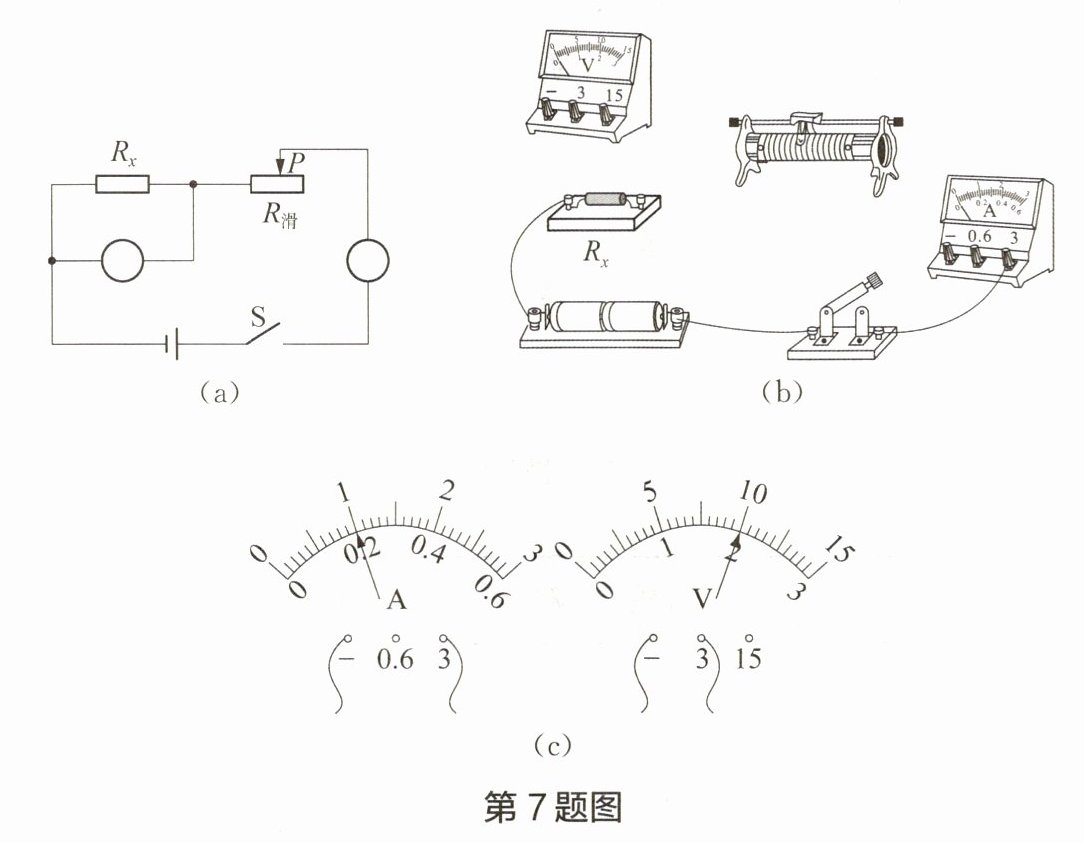

7 根据“用电流表和电压表测量电阻”实验，回答以下问题。

（1）在图(a)中将实验电路图补充完整。
（2）根据电路图，用笔画线代替导线，在图(b)中将实物电路连接完整。（连线不能交叉）
（3）本实验主要步骤有下列几项，请将下列步骤合理排序：（填字母代号）。
A. 闭合开关，观察并记录电流表、电压表的示数。
B. 按电路图连接实物图，移动滑片P，使滑动变阻器接入电路的阻值最大。
C. 改变滑动变阻器滑片P的位置，重复步骤A。
D. 开关试触，确定电压表和电流表所选的量程是否合适，若不合适，则调整。
E. 根据欧姆定律计算电阻，并求出电阻的平均值。
（4）若将滑片P移至某一位置时，电压表和电流表的示数如图(c)所示，则待测电阻两端的电压为V，此时待测电阻的阻值为Ω。

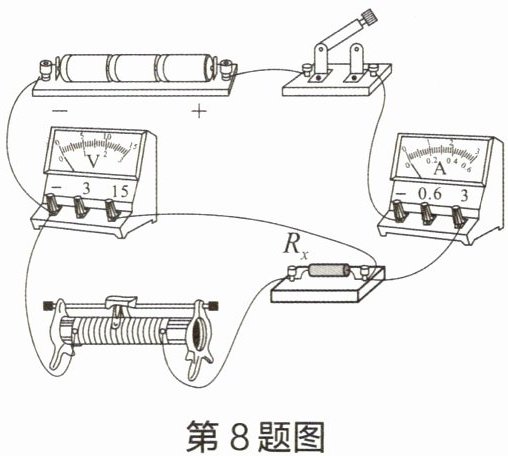

8 小明做“用电流表和电压表测量电阻”实验，他将最后一根导线连接完毕后的实物图如图所示。请指出小明连接的电路中的错误之处：


。

7. （1）如中(a)所示。（2）如中(b)所示。（3）BDACE （4）2 2
8. 滑动变阻器接了两个下接线柱；电流表正、负接线柱接错；电压表并联在滑动变阻器和待测电阻串联组成的总电阻两端

【分析】
本题围绕“用电流表和电压表测量电阻”的实验展开，需分步骤解决：
1. 第7题（1）：伏安法测电阻的电路图中，待测电阻Rx应与滑动变阻器、电流表串联，电压表并联在Rx两端，据此补充电路图。
2. 第7题（2）：根据电路图连接实物，滑动变阻器需“一上一下”接线，电流表串联在电路中，电压表并联在Rx两端，结合电源电压（两节干电池共3V）选择电压表0~3V量程，电流表根据示数选合适量程，连线不交叉。
3. 第7题（3）：实验步骤遵循“连接电路→试触调量程→测数据→重复实验→计算平均值”的逻辑，据此排序。
4. 第7题（4）：读取电压表和电流表的示数，利用欧姆定律R=U/I计算待测电阻阻值。
5. 第8题：对照正确电路，分析实物图中滑动变阻器、电流表、电压表的接线错误。
【解析】

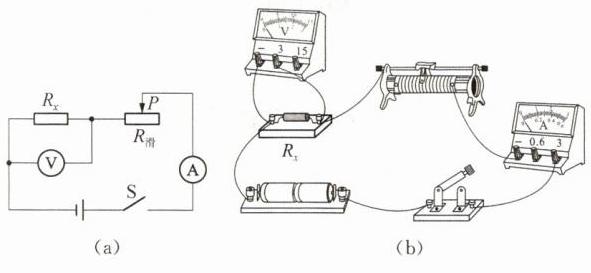

7.（1）补充电路图：Rx与滑动变阻器、电流表串联，电压表并联在Rx两端，如图(a)所示。
（2）实物连接：滑动变阻器接一上一下接线柱，电流表串联在电路中，电压表并联在Rx两端，选0~3V量程，连线不交叉，如图(b)所示。
（3）实验步骤排序：先按电路图连接实物（B），开关试触调整量程（D），闭合开关记录数据（A），改变滑片重复实验（C），最后计算电阻平均值（E），故顺序为BDACE。
（4）电压表量程为0~3V，示数为2V；电流表量程为0~0.6A，示数为1A，根据欧姆定律R=U/I=2V/1A=2Ω，故电压为2V，电阻为2Ω。
8. 分析实物图错误：①滑动变阻器接了两个下接线柱，无法改变接入电阻；②电流表正、负接线柱接反，电流从负接线柱流入；③电压表并联在电源（滑动变阻器与Rx串联的总电路）两端，未测Rx两端电压。
【答案】
7.（1）如中(a)所示；（2）如中(b)所示；（3）BDACE；（4）2；2
8. 滑动变阻器接了两个下接线柱；电流表正、负接线柱接反；电压表并联在电源两端
【知识点】
伏安法测电阻；电流表、电压表使用；滑动变阻器使用
【点评】
本题是电学基础实验题，全面考查伏安法测电阻的核心操作与分析，需掌握实验规范和仪器使用要求，难度适中。
【难度系数】
0.6
