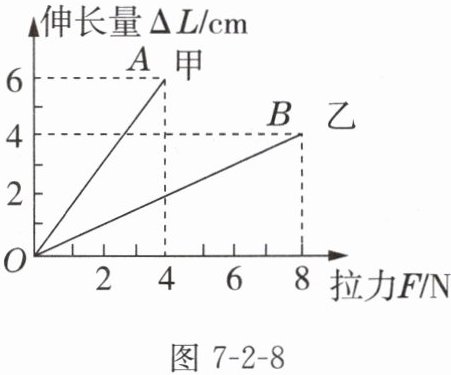

15. 学校初中部科技活动小组的同学准备自己动手制作弹簧测力计，他们选了甲、乙两种不同规格的弹簧进行测试，绘出如图 7-2-8 所示的图像，图像中只有 $ OA $ 段和 $ OB $ 段是弹性形变。若他们要制作测量范围较大的弹簧测力计，应选用弹簧；若要制作精确程度较高的弹簧测力计，应选用弹簧(均选填“甲”或“乙”)。
答案
乙
甲
甲
解析
【解析】
由图像可知，甲弹簧的弹性形变最大可承受4N的拉力，乙弹簧的弹性形变最大可承受8N的拉力，因此要制作测量范围较大的弹簧测力计，应选用弹簧乙；
在弹性形变范围内，相同拉力作用下，甲弹簧的伸长量比乙弹簧大，伸长量越明显，弹簧测力计的精确程度越高，因此要制作精确程度较高的弹簧测力计，应选用弹簧甲。
【答案】
乙；甲
【知识点】
弹簧测力计原理；弹性形变
【点评】
本题考查对弹簧测力计工作原理的理解，需结合图像分析弹簧的测量范围和精确程度，关键是从图像中获取有效信息。
【难度系数】
0.7
