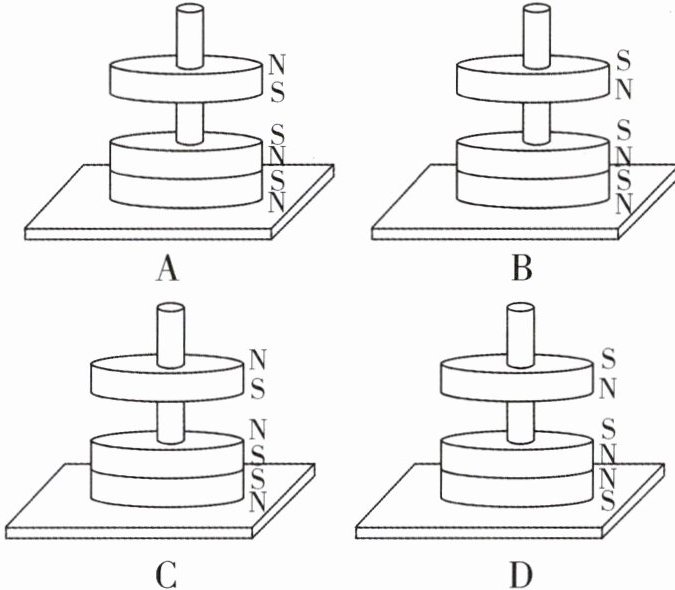

2. 将一根光滑的圆木杆竖直固定在水平放置的木板上,杆上套有三个相同的磁环(磁极已标出),磁环内径略大于圆木杆的直径.在磁极间相互作用和重力的作用下,三个磁环在下列四幅图中所示位置可能处于静止状态的是 ()

2.A

3. 如图甲所示,金属导体棒静置于条形磁体N极上方,当通向右的电流时,导体棒将垂直纸面向外运动.现调换磁体磁极,并给导体棒重新通电,已知其中自由电子向右定向移动,如图乙所示,则导体棒将 ()

A.垂直纸面向外运动
B.垂直纸面向里运动
C.向上运动
D.向下运动

3.A

解：甲图中，电流向右，N极在上，导体棒垂直纸面向外运动。乙图调换磁极后，S极在上，N极在下，磁场方向反向。自由电子向右定向移动，电流方向与自由电子定向移动方向相反，即电流向左，电流方向也反向。根据左手定则，磁场方向和电流方向同时反向，导体棒受力方向不变，仍垂直纸面向外运动。
答案：A

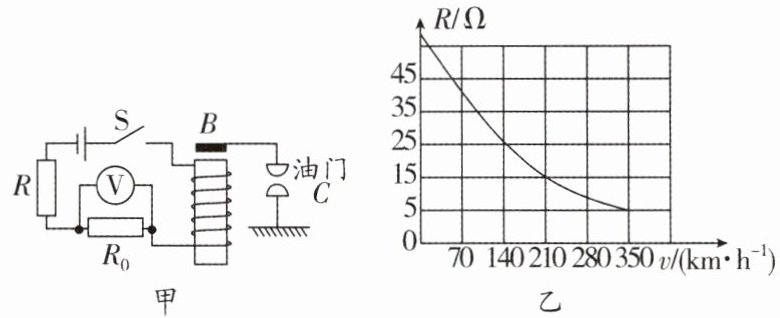

4. (2025·自贡中考)图甲为某无人机内发动机限速的简化电路,当飞行速度达到350km/h时,衔铁B刚好被吸下,油门C的喷油量减小,无人机速度不再增大.已知电源电压为12V,定值电阻R₀为25Ω,电磁铁线圈电阻不计,图乙为电阻R的阻值随飞行速度变化的关系图.下列说法正确的是 ()

A.电磁铁下端的极性为S极
B.当飞行速度增大对,电压表的示数减小
C.当飞行速度达到210km/h时,电压表的示数为7.5V
D.若以350km/h的速度飞行1min,电阻R产生的热量是54J

4.C解析:A.由图甲可知，电流从电磁铁的上端流入,由安培定则可知电磁铁的下端是N极，上端是S极，故A错误;
B.由图甲可知,R和R₀串联，电压表测量R₀两端的电压,由图乙可知,R的阻值随飞行速度的增大而减小，当飞行速度增大时,R的阻值减小,根据串联分压特点可知R两端的电压减小，电源电压不变，根据串联电路电压的特点可知R₀两端的电压增大,即电压表的示数增大,故B错误;C.当飞行速度达到210km/h时，从图中可知R=15Ω,电路中的电流I = $\frac{U}{R_总}$ = $\frac{U}{R + R_0}$ = $\frac{12V}{15Ω + 25Ω}$ = 0.3A,电压表的示数为U₀ = IR₀ = 0.3A×25Ω = 7.5V,故C正确;D.若以350km/h的速度飞行,由图乙可知,R' = 5Ω,电路中的电流I' = $\frac{U}{R'_总}$ = $\frac{U}{R'+R_0}$ = $\frac{12V}{5Ω + 25Ω}$ = 0.4A,若以350km/h的速度飞行1min,电阻R产生的热量Q = I'²R't = (0.4A)²×5Ω×60s = 48J,故D错误.故选C.

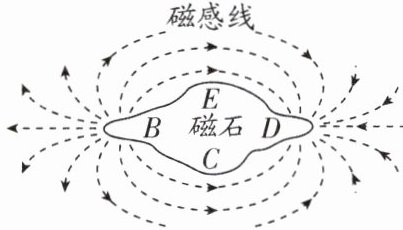

5. 如图所示为一块磁石及其周围的磁感线分布.该磁石的D端为磁体的极.若用细线将其悬挂,使其在水平面内可以自由旋转,则磁石静止时,D端指向地理位置的方.

5.S南

6. 新趋势开放性设问如图甲、乙所示,有两根外形完全相同的铁棒,一根有磁性,另一根没磁性,现要判断出哪根有磁性,哪根没有磁性,不借助其他器材,接下来的操作是:,若出现的现象,则说明乙铁棒有磁性,甲铁棒没有磁性.

6.用甲铁棒的一端去接触乙铁棒的中间部分　甲、乙不能互相吸引

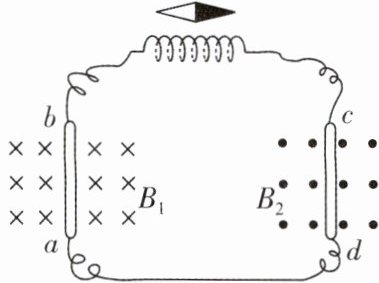

7. 核心素养科学思维如图所示,闭合回路的ab部分在一磁场B₁中,cd部分在另一磁场B₂中,当电路中通有顺时针方向的电流时,ab受的安培力方向水平向左;cd由于安培力作用可能水平向运动;螺线管上方的检测小磁针的N极应指向侧.

7.左 左
解析:导体cd中的电流方向是从c到d,相比导线ab,电流与磁场方向同时改变,则可以确定其受力方向向左,进而可以确定其运动方向向左;电流从螺线管的左端流入,右端流出,结合螺线管的绕向,利用安培定则可以确定螺线管的右端为N极,左端为S极;在磁力的作用下,当螺线管外部的小磁针静止时,小磁针的N极一定靠近螺线管的S极,即小磁针的N极指向左.
