5 如图所示为家用插线板，A线接入家庭电路中，B线接手机，C线接电脑，手机和电脑的连接方式是；两个用电器在充电过程中，A、B两处电流的大小关系为$I_A$（填“＞”“=”或“＜”）$I_B$。

5. 并联 ＞

【分析】
要判断手机和电脑的连接方式，需结合家庭电路用电器的工作特点：家庭电路中各用电器工作时互不影响，据此判断连接类型；再根据并联电路的电流规律，干路电流等于各支路电流之和，分析A、B两处的电流大小关系。
【解析】
1. 判断连接方式：手机和电脑充电时，两者可独立工作、互不影响，符合并联电路的特点，因此它们的连接方式是并联。
2. 分析电流大小：由图可知，A点在干路，B点在手机所在的支路，C点在电脑所在的支路。根据并联电路的电流规律：干路电流等于各支路电流之和，即$I_A = I_B + I_C$，因此$I_A ＞ I_B$。
【答案】
并联；＞
【知识点】
家庭电路的连接；并联电路的电流规律
【点评】
本题考查家庭电路的连接方式与并联电路的电流规律，属于基础题型，牢记相关知识点即可轻松解答。
【难度系数】
0.7

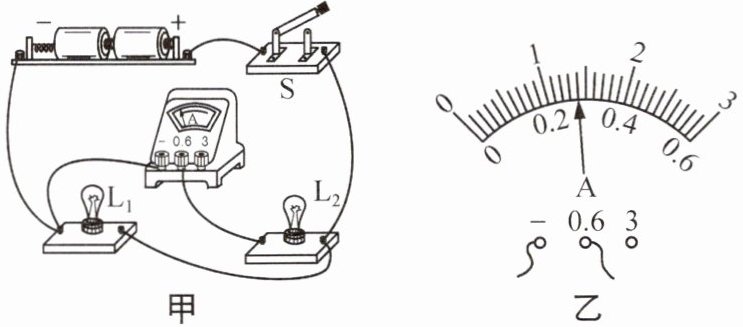

6 如图甲所示的电路，当开关S闭合后，两灯均发光，若通过开关S的电流为0.5 A，电流表的指针偏转如图乙所示，则通过L₁的电流为A.

6. 0.22

【分析】首先分析电路连接：由图甲可知，灯泡L₁与L₂并联，开关S在干路，因此通过开关S的电流为干路电流；电流表与L₁串联，测量的是L₁支路的电流。接下来确定电流表量程和分度值：电流表选用0~0.6A量程，该量程下每大格代表0.2A，每大格分为10小格，故分度值为0.02A，根据图乙的指针位置读取电流表示数，即为通过L₁的电流。
【解析】1. 电路判断：L₁与L₂并联，电流表测L₁的电流；2. 电流表示数读取：电流表量程为0~0.6A，分度值0.02A，指针指向0.22A，因此通过L₁的电流为0.22A。
【答案】0.22
【知识点】并联电路、电流表读数
【点评】本题考查并联电路的电路分析和电流表的读数，解题关键是明确电流表的测量对象，正确读取电流表示数，属于基础题型。
【难度系数】0.6

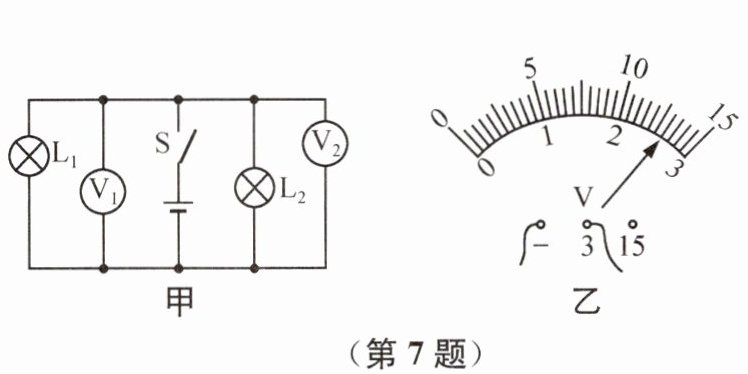

7 如图甲所示电路中，闭合开关S后，电压表V₁的示数如图乙所示，则电压表V₂的示数为V，电源电压是V.

7. 2.6 2.6

【分析】首先观察图甲的电路，确定L₁与L₂为并联连接，电压表V₁和V₂均测量并联电路两端的电压（即电源电压），根据并联电路的电压特点，各支路电压等于电源电压，因此V₁和V₂的示数相等。接着读取图乙中电压表的示数，先确定量程和分度值，再读数即可得到结果。
【解析】由图甲可知，闭合开关S后，L₁与L₂并联，电压表V₁测电源电压，电压表V₂测L₂两端电压，根据并联电路的电压规律：并联电路中各支路两端的电压相等，且等于电源电压，因此V₂的示数等于电源电压，也等于V₁的示数。图乙中电压表选用0~3V量程，分度值为0.1V，指针指向2.6V刻度处，所以电压表的示数为2.6V，即V₂的示数为2.6V，电源电压为2.6V。
【答案】2.6；2.6
【知识点】并联电路电压规律、电压表的读数
【点评】本题考查并联电路的电压规律和电压表的读数，属于基础题型，解题关键是正确判断电路连接方式和电压表测量对象，再准确读取电压表示数。
【难度系数】0.8

8 如图所示,电源电压不变.当只闭合$\mathrm{S}_3$时,电压表示数为3 V,当只闭合$\mathrm{S}_2$时,电压表的示数为1.8 V.那么,当$\mathrm{S}_1$、$\mathrm{S}_3$闭合,$\mathrm{S}_2$断开时,电压表示数为 V,当$\mathrm{S}_2$、$\mathrm{S}_3$闭合,$\mathrm{S}_1$断开时,电压表示数为 V.

8. 3 3

【分析】
首先明确电路的节点连接：左两侧黑点为电源负极公共端，右两侧黑点为电源正极公共端，电压表始终并联在L₁两端，测L₁的电压。分开关状态分析：①只闭合S₃时，电路为L₁的简单电路，电压表测电源电压；②S₁、S₃闭合、S₂断开时，L₂支路断开，L₁直接接电源；③S₂、S₃闭合、S₁断开时，L₂被短路，L₁仍直接接电源。
【解析】
1. 只闭合S₃时，S₁、S₂断开，电路只有L₁接入，电压表测L₁两端电压，即电源电压，因此电源电压U=3V；
2. 当S₁、S₃闭合，S₂断开时，S₂断开使L₂支路无通路，S₃闭合将L₁右端接电源正极，L₁左端接电源负极，L₁直接接在电源两端，电压表测电源电压，示数为3V；
3. 当S₂、S₃闭合，S₁断开时，S₁断开使L₂左端无法接电源负极，S₂、S₃闭合让L₁右端和L₂左端均接电源正极，L₂被短路，L₁直接接电源，电压表测电源电压，示数为3V。
【答案】
3；3
【知识点】
电路分析、电压表使用、电源电压
【点评】
本题核心是判断不同开关状态下的电路结构，明确电压表测量对象，利用电源电压不变的特点解题，需注意短路支路的识别，属于基础电路分析题。
【难度系数】
0.5

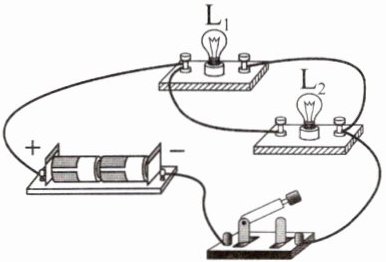

9 小明在“探究串、并联电路特点”的活动时，设计了如图所示探究电路. 开关闭合后,测得通过灯泡$\mathrm{L}_1$、$\mathrm{L}_2$中的电流分别为1 A和2 A,灯泡$\mathrm{L}_1$两端电压为3 V,则下列分析正确的是 （）


A.电池两端的电压是3 V
B.$\mathrm{L}_2$两端的电压大于3 V
C.$\mathrm{L}_1$和$\mathrm{L}_2$是串联连接的
D.流过开关的电流是2 A

9. A

【分析】
要解决这道题，首先需判断电路的连接方式，再结合并联电路的电流、电压规律分析各选项：
1. 先看电流路径：电流从电源正极流出后，分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，再汇合经开关回到电源负极，因此$\mathrm{L}_1$与$\mathrm{L}_2$是并联连接；
2. 回忆并联电路规律：并联电路中，各支路两端电压相等，等于电源电压；干路电流等于各支路电流之和；
3. 逐一分析选项，结合规律判断对错。
【解析】
1. 判断电路连接方式：由电路图可知，电流从电源正极流出后分为两条支路，分别通过$\mathrm{L}_1$、$\mathrm{L}_2$，再经开关回到负极，因此$\mathrm{L}_1$和$\mathrm{L}_2$是并联，故选项C错误；
2. 分析电压相关选项：并联电路中各支路电压等于电源电压，已知$\mathrm{L}_1$两端电压为3V，因此电源（电池）两端电压为3V，$\mathrm{L}_2$两端电压也等于3V，故选项A正确，选项B错误；
3. 分析电流相关选项：并联电路干路电流等于各支路电流之和，流过开关的电流为干路电流，即$I=I_1+I_2=1\mathrm{A}+2\mathrm{A}=3\mathrm{A}$，故选项D错误。
【答案】
A
【知识点】
并联电路特点、电流规律、电压规律
【点评】
本题考查串并联电路的判断及并联电路的电流、电压基本规律，属于基础题型，解题关键是先正确识别电路连接方式，再运用对应规律分析选项即可。
【难度系数】
0.6

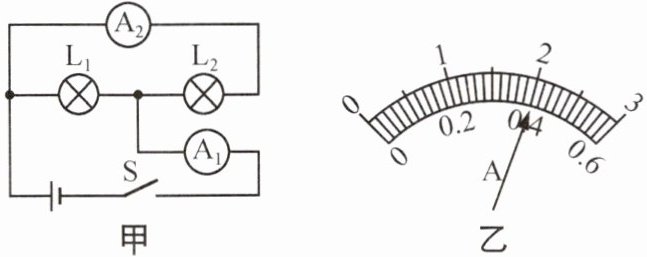

10 在如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的电流分别为 （）


A.$2\ \mathrm{A},1.6\ \mathrm{A}$
B.$0.4\ \mathrm{A},1.6\ \mathrm{A}$
C.$1.6\ \mathrm{A},0.4\ \mathrm{A}$
D.$2\ \mathrm{A},0.4\ \mathrm{A}$

10. C

【分析】首先分析电路：图甲中L₁与L₂并联，电流表A₁测干路总电流，电流表A₂测L₂支路的电流。根据并联电路电流规律，干路电流等于各支路电流之和，因此A₁的示数大于A₂的示数。由于两电流表指针偏转角度相同，说明它们使用的量程不同，需先判断量程，再读取电流，最后计算L₁的电流。
【解析】1. 电路分析：L₁、L₂并联，A₁测干路电流I，A₂测L₂的电流I₂；
2. 量程判断：并联电路干路电流大于支路电流，两表指针偏转相同，故A₁用0~3A量程，A₂用0~0.6A量程；
3. 读取电流：A₂量程0~0.6A，分度值0.02A，示数I₂=0.4A；A₁量程0~3A，分度值0.1A，示数I=2A；
4. 计算L₁电流：根据并联电流规律I=I₁+I₂，得I₁=I-I₂=2A-0.4A=1.6A。因此通过L₁的电流为1.6A，L₂的电流为0.4A，对应选项C。
【答案】C
【知识点】并联电路电流规律、电流表读数
【点评】本题考查并联电路电流特点和电流表的读数，核心是判断两电流表的量程差异，利用干路与支路电流关系计算，需注意量程的区分，难度适中。
【难度系数】0.5
